- 3 個通道中每一個都可以驅動多達 10 個 300mA 的串聯 LED
- 每個通道都能獨立調光至高達 3000:1 的調光比
- 能夠在 330kHz 至 2.1MHz 范圍內設定頻率
- 采用耐熱增強型 4mm x 5mm QFN 或耐熱增強型 TSSOP 封裝
- 3 通道恒定電流 LED 驅動器

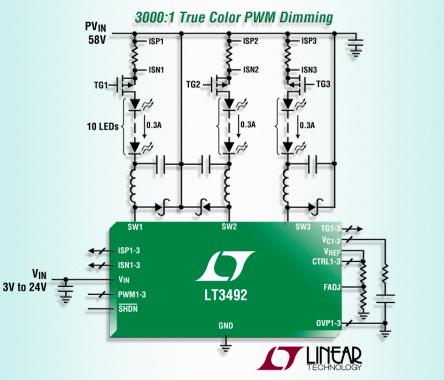

凌力爾特公司 (Linear Technology Corporation) 推出 2.1MHz DC/DC 轉換器 LT3492，該器件為作為 3 通道恒定電流 LED 驅動器工作而設計。LT3492 的 3 個通道中每一個都可以驅動多達 10 個 300mA 的串聯 LED，從而使它能夠以高達 96% 的效率驅動多達 30 個 300mA LED。所有 3 個通道都由一個獨立的 True Color PWM™ 信號控制，從而使每個通道都能獨立調光至高達 3000:1 的調光比。固定頻率、電流模式架構確保在寬的電源和輸出電壓范圍內穩定工作。頻率調節引腳使用戶能夠在 330kHz 至 2.1MHz 范圍內設定頻率，以優化效率，同時最大限度地減小外部組件尺寸。LT3492 的耐熱增強型 4mm x 5mm QFN (或耐熱增強型 TSSOP) 封裝為高達 50W LED 應用提供一個占板面積高度緊湊的解決方案。
LT3492 在 LED 的高壓側檢測輸出電流，從而實現了降壓型、降壓-升壓型或升壓型配置。用戶用外部檢測電阻器可以設定每個通道的輸出電流范圍。3 個獨立驅動器通道的每一個都運用一個內部 600mA、60V NPN 開關，并具有內置的柵極驅動器以用于 PMOS 斷接。其它特點包括 LED 開路保護和熱限制。
LT3492EUFD 采用耐熱增強型 28 引線 4mm x 5mm QFN 封裝，LT3492EFE 采用耐熱增強型 TSSOP-28 封裝。以 1,000 片為單位批量購買，每片價格分別為 3.70 美元和 3.85 美元。工業級版本 LT3492IUFD 和 LT3492IFE 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價分別為每片 4.35 美元和 4.53 美元。
