產品特性：
- 采用多模式控制，可降低電源待機功耗
- 從待機到滿載均可實現高效率
- 非常適合那些要求滿載效率達到90%以上的應用
應用范圍：
- PC-Gold、服務器和電視機電源應用

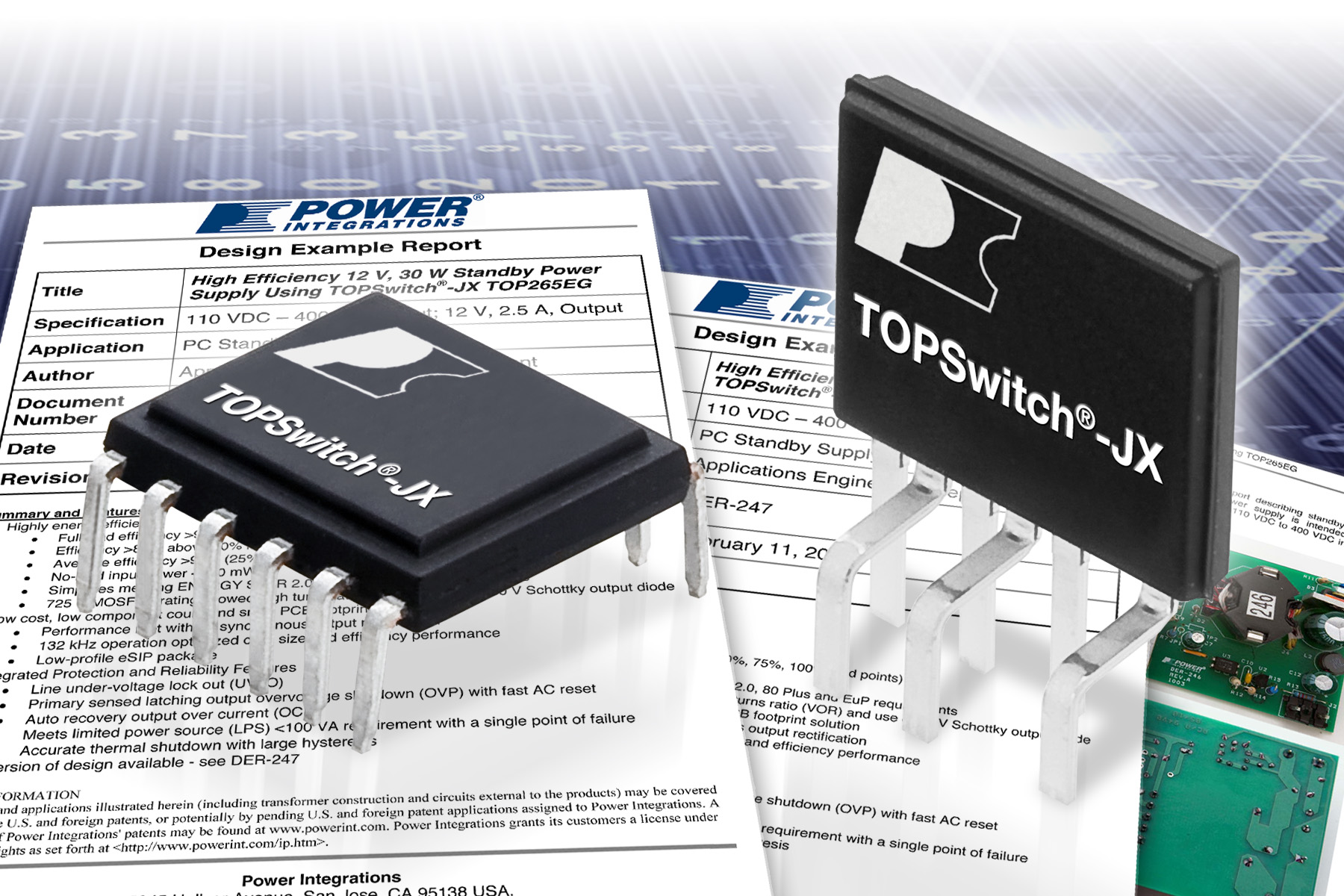

用于高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司，今日宣布推出使用其新近發布的TOPSwitch-JX IC產品系列設計的兩款全新待機電源參考設計。TOPSwitch-JX器件采用多模式控制，不僅可降低電源待機功耗，還能在整個工作負載下實現最高效率。新的參考設計非常適合那些要求滿載效率達到90%以上，以便輕松滿足嚴格能效標準的應用，這些標準包括80 PLUS? Gold或Silver PC規范、EuP Lot 6待機標準以及美國加州新的電視機功耗要求。
DER-246是一個通用評估平臺，它介紹的是一款基于TOPSwitch-JX TOP265EG設計的PC待機電源，該電源的工作輸入范圍為110 VDC至400 VDC，輸出為12 V, 15 W，效率超過91%。DER-247基于TOPSwitch-JX TOP264EG設計而成，它所介紹的電源適用于類似的應用，其工作輸入范圍為110 VDC至400 VDC，輸出為5 V, 10 W，效率超過87%。對于電視機和其他消費類產品來說，這些設計在輸入功率僅為100 mW的情況下可提供20 mW的輸出功率。
Power Integrations產品營銷經理David New表示：“如今，越來越多的電源設計都要求具有非常高的輕載效率。隨著PC電源開始向80 PLUS Silver和Gold規范看齊，設計的PC待機部分需要在輕載到滿載的所有條件下都達到極高的能效。TOPSwitch-JX采用了創新的控制技術和功率MOSFET技術，因此能實現80 PLUS Gold設計所應具有的高性能，并為PC電源節省元件成本。”
TOPSwitch-JX產品系列由16款高度集成的電源轉換IC組成，其內部均集成有一個725 V功率MOSFET，適用于設計反激式電源。新型TOPSwitch-JX器件采用多模式控制算法，可提高整個負載范圍內的功率效率。由于在滿功率下工作效率較高，因此可減少正常工作期間的功率消耗量，同時降低系統散熱管理的復雜性及費用支出。在低輸入功率水平下，高效率還可使適配器的空載功耗降至最低，增大待機模式下對系統的供電量，這一點特別適用于受到能效標準及規范約束的產品應用。
