產品特性：

• 采用片上旋變解碼器
• 采用瑞薩V850E2 CPU內核
• 有效降低HEV/EV電機的總系統成本
• 同時借助雙核鎖步實現更高的安全標準

適應范圍：

• 適用于電機控制
• 包括HEV/EV的電機控制及其他汽車應用等

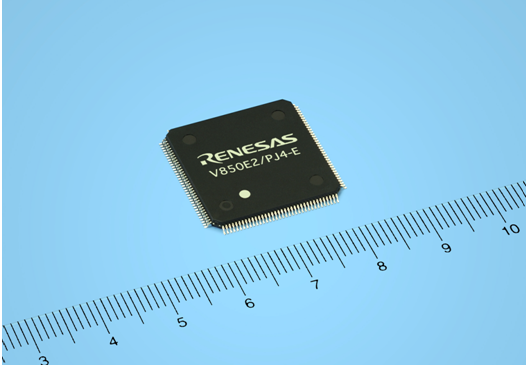

瑞薩電子汽車微控制器V850E2/PJ4-E

全球領先的高級半導體和解決方案的供應商瑞薩電子株式會社（TSE：6723，以下簡稱“瑞薩電子”）宣布開發出了一款全新32位微控制器（MCU）V850E2/PJ4-E，該器件采用片上旋變解碼器。這款全新微控制器可提高汽車控制系統的性能并降低其系統成本，其中包括HEV/EV的電機控制及其他汽車應用等。

這款全新MCU是從瑞薩P系列MCU衍生而來，屬于32位V850™ RISC MCU家族。它采用瑞薩V850E2 CPU內核，可確保極佳的實時工作性能，并配備了用于電機控制的豐富的外設功能。瑞薩P系列MCU被廣泛用作面向汽車應用的電機控制系統解決方案。結合P系列的雙核鎖步和片上旋變解碼器，V850E2/PJ4-E微控制器完全符合ISO 26262安全標準，可輕松降低系統成本。

混合動力電動汽車（HEV）和電動汽車（EV）正在迅速發展，以通過削減汽車的二氧化碳排放量，應對全球氣候變暖。對驅動電機的控制功能進行改進，是確保HEV/EV環境績效的一項關鍵技術。V850E2/PJ4-E MCU的推出可以滿足包括降低系統成本在內的市場需求，為進一步推動環保型HEV/EV的發展和符合ISO 26262安全規定提供完美支持。

V850E2/PJ4-E MCU的主要特性：

• (1) 配備旋變解碼器、A/D轉換器和三相PWM定時器——適用于電機控制

這款全新微控制器集成了瑞薩新開發的片上旋變解碼器（可匹配各種旋轉變壓器傳感器），從而不必配備外置旋轉變壓器-數字（R/D）轉換器。另外，其還配備有旋轉變壓器傳感器的激勵信號生成功能（TPBA），提供用于驅動電機控制裝置的最佳系統配置。V850E2/PJ4-E器件還融入了許多外設功能，其中包括：符合各種電機控制要求的高精度電機控制定時器（TSG2），以及具有多路同步取樣保持（S/H）功能的A/D轉換器 ，可對來自每個傳感器的數據進行更精確的測量。

• (2) 雙核鎖步支持滿足功能安全要求

全新V850E2/PJ4-E MCU的CPU采用雙核鎖步（dual core lockstep）系統，第二內核不斷計算并檢測故障，因而可以僅通過硬件確保實時的高故障檢測率。這款全新微控制器適用于多種應用，特別是需要滿足ISO26262高安全性的電機控制的應用。

• (3) 大容量存儲器、高速CPU以及很多通信外設

V850E2/PJ4-E MCU的ROM為1MB，RAM為80 KB，CPU頻率128 MHz，可達到快速的多元化控制功能所需的更高性能。另外還提供與其他控制單元的通信。標準CAN、SCI和UART可用于支持通信功能。

這款全新微控制器可工作于−40℃到+125℃的環境條件下。它還包含一個穩壓電路，可借助外部晶體管在5V實現單電源工作。

瑞薩電子已開始發售來自V850E2/P系列配備片上旋變解碼器的PJ4-E微控制器樣品。為了進一步改進驅動電機控制的性能與功能，瑞薩電子將進一步提高CPU性能，增加片上存儲容量，并加強外設功能，從而繼續擴大微控制器產品陣容。此外，依托其面向電機控制的模擬和功率器件的強大陣容，瑞薩電子打算通過提供一站式系統解決方案，引領快速增長的HEV/EV市場的發展。
