- 配電開關在LED應用中的技術分析
- 采用MIC2007驅動LED燈
- 采用不同的電阻器組合，來調節LED的光強度
高功率LED正越來越多地被運用于各種領域，包括汽車照明、照相手機閃光燈、舞臺燈光、場所照明、夜景照明、閃光燈、自行車燈和汽車行駛燈。本文將討論在LED應用中采用配電開關的各個技術問題。
當前，限流配電開關是設計者用來驅動LED的最好選擇之一。這是因?yàn)榕潆婇_(kāi)關操作簡單，而且能夠更好地控制對系統各種負載的配電。它的功能很簡單：在開關開啟狀態下，允許電流流向負載，在開關關閉狀態下，阻止電流流向負載。
這種開關還具有限流功能，也就是說，當開關開啟時，負載的最大電流就等于開關設定的電流限制值。這個限流功能正是設計一個恒流LED驅動器所必需的。
為什么設計者會如此需要以恒流驅動LED呢?因?yàn)榱鬟^(guò)LED的電流保持恒定狀態時，LED的光強度也是恒定的，即便在流過LED的電壓改變的情況下也不會改變。這是各種要求穩定的光強度的應用所必需的。

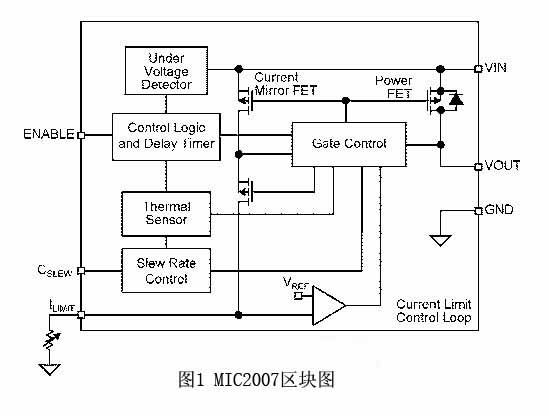

圖1展示了MicrEL公司MIC2007型限流配電開關圖例。
在所有限流開關中，MIC2007的功率-封裝比是最高的，而電阻則一般僅為77mΩ。
以配電開關作為恒流LED驅動器

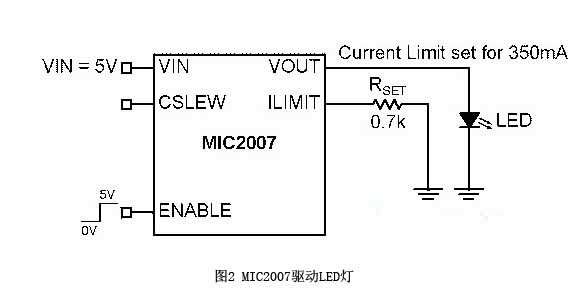

圖2展示的是輸出和LED相連的配電開關。MIC2007可以在2.5V-5.5V的輸入電壓下工作。它是通過外置電阻器Rset來設定限流值的。限流值等于CLF/Rset，CLF為限流因數，一般是245(請參考MIC2007數據表暨電氣性能表)，而Rset 則等于0.7 kΩ。因此，限流值就是245/0.7 kΩ = 350 mA。
當開關打開時，LED會試圖吸收盡可能大的電流，但由于開關的限制，最大只能為350mA。因此，只要開關打開，而且開關輸入電壓(Vin)在2.5V-5.5V的范圍之內，流過LED的電流就能一直保持在350mA。
有了限流開關，LED的限流值就能通過改變Rset電阻器的值來在200 mA到2 A之間調整。如此寬的一個限流值范圍，可以適用于各種高功率LED，并使之能用于各種應用。
這一IC帶有Cslew管腳，Cslew和Vin之間的電容器通過它來連接。Cslew電容器可以用來延長LED的開啟時間。同時，它還帶有一個內置負荷放電晶體管(P-channel FET)。當開關關閉時，這個FET會放出輸出電流。

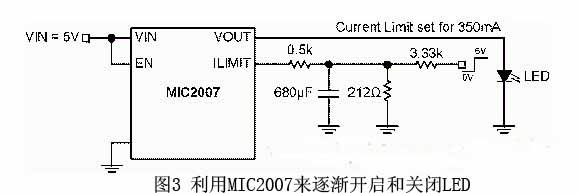

在某些應用中，需要逐漸開啟和關閉LED，以使得觀眾不會因?yàn)楣庹諚l件的突然改變而短暫性失明。圖3就展示了一個可以任意設定開啟時間和關閉時間的方案。
在這里，開啟的輸入和Vin是相關的，而對開啟和關閉的控制則是通過給Ilimit管腳發一個5 V的信號來完成(圖3中沒有顯示Cslew管腳)。
要算出圖3中電路的限流值，需把0.5 kΩ和0.2 kΩ(3.33 kΩ和0.212 kΩ電阻器的等效電阻)相加，得出0.7 kΩ。這樣的話，限流值就是245/0.7 kΩ = 350 mA。另外，通過一個680 μF的電容器值，開啟和關閉時間被設定在300 ms。這個時間是這樣計算出來的：2.2 x R x C = 2.2 x 0.2 kΩ x 680 μF = 300 ms。其結果如下圖4中所示。

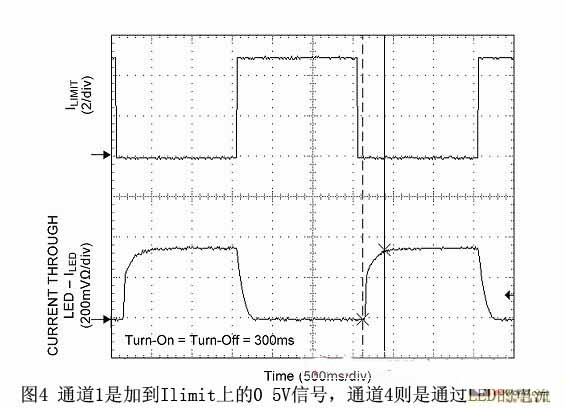

圖4中通道1是加到Ilimit上的0 5 V信號，而通道4則是通過LED的電流(Iled; 開啟時間= 關閉時間= 300 ms)。

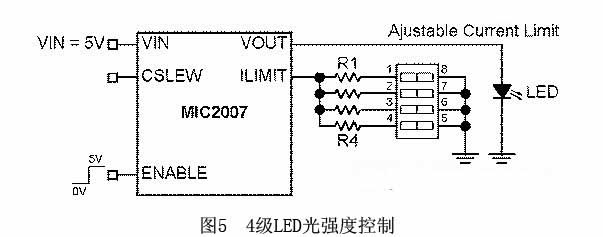

MIC2007可以在開關開啟且LED已點亮之后調節限流值。而通過改變限流值，就可以動態調節LED的光強度。如圖5所示，有4個電阻器連接到Ilimit管腳。
如果4個電阻器的電阻值一致，LED光強度就可以有4個不同等級。將幾個電阻器連接到Ilimit管腳上，就能獲得幾個等級的LED光強度。
如果電阻器的電阻值不同，則可以通過采用不同的電阻器組合，來調節LED的光強度。比如，如果電阻值為R, R/2, R/4, R/8和R/16的5個電阻器都被采用，那么組合R, R/2 和R/4三個電阻器時LED的光強度就更低，而組合R/4, R/8和R/16三個電阻器時LED的光強度就更高。
Micrel公司的MIC2000系列限流配電開關可以允許最大2A的電流流向負載，這樣大的電流足夠用于系統中的大部分負載。限流配電開關可以給目前眾多設計人員都在使用的高功率LED提供負載，以滿足當今市場中各種照明應用日益增長的要求。
