傳導發射是電磁兼容設計中的重要問題之一。為了滿足標準中對傳導發射限制的要求，通常使用EMI濾波器來抑制電子產品產生的傳導噪聲?？焖龠x擇或者設計一個滿足需要的濾波器是解決問題的關鍵。傳導噪聲分析技術包括共模噪聲、差模噪聲分析，共模阻抗、差模阻抗分析，這是濾波器設計的基礎。

共模噪聲和差模噪聲

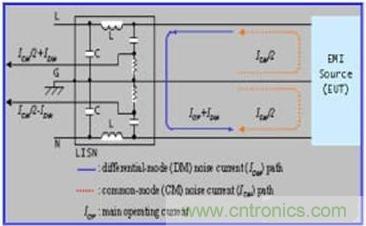

傳導噪聲根據傳輸特性產生分成兩類：差模噪聲和共模噪聲。差模噪聲是當兩條電源線的電流方向互為相反時發生的，而共模噪聲是當所有電源線的電流方向相同時發生的，如圖1所示。一般而言，共模是最大難題，這是由雜散電容的不當接地造成的。

如果存在不等值的負載或線路阻抗，就會將共模電流轉換成部分共模電流和部分差模電流。當電源系統給電路供電時，如果電路具有不等值的阻抗，而且電源的輸出存在共模噪聲時，共模噪聲將差動方式作用于電路，電路可能會發生錯誤。所以，在產生共模電流時，就要首先降低共模噪聲，其次是均衡阻抗。此外，由于共模和差模的特性，共模電流的頻率會比差模的頻率大。因此，共模電流會產生很大的射頻輻射，而且會和鄰近的組件和電路發生感性與容性的耦合。在實際電源電路里，差模噪聲很像是一個電壓源，共模噪聲比較像一個電流源，這使得共模噪聲更難被消除。共模噪聲和所有的電流源一樣，需要有一個流動路徑存在。因為它的路徑包含底盤，所以外殼可能會變成一個大型的高頻天線。

共模噪聲和差模噪聲分析

在電磁兼容實驗室，人們借助LISN和接收機完成傳導發射的測試，測試結果將給出電源線上的總噪聲特性。

圖2是使用LISN測試電源噪聲的示意圖，由于LISN輸出使用標準50Ω阻抗。因此兩路LISN分別得到噪聲電壓：

VL=25xICm+50xIdm
VN=25xIcm-50xIdm

使用標準LISN無法分離共模和差模噪聲，但是借助某些特殊裝置可以做到。如：LISN UP、CM/DM分離器、ESA2000和PREMIPRO都可以完成噪聲分離任務。圖3給出了CM/DM分離器原理圖，它是一種以變壓器為基礎的裝置，利用共模電壓無法使變壓器工作的原理。

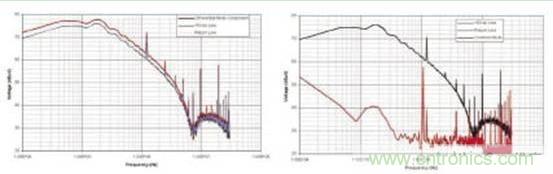

至此已經了解了產品的傳導發射是否滿足標準要求，并且分析出差模噪聲和共模噪聲的特性(見圖4 (a)和圖4 (b))。后續的工作就是選擇或者設計一個濾波器來解決傳導發射問題。

電源輸入阻抗特性分析

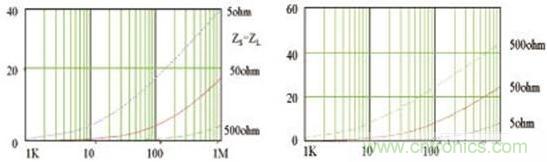

濾波器的制造商給出的濾波器插損是在50Ω標準阻抗系統中的性能。眾所周知電源的輸入阻抗隨著頻率的變化具有不連續性，而隨著阻抗的改變濾波器的插損特性也具有很大的變化，100UH電感和100nF電容器在理想情況下帶來的衰減分別如圖5(a)和圖5(b)所示。

為了充分發揮濾波器的性能，在選擇或者設計濾波器之前，需要對電源端口的輸入阻抗進行分析，這包括共模阻抗、差模阻抗，共模噪聲相位角、差模噪聲相位角。阻抗測試可以借助專用的阻抗測試儀或者傳導分析儀。

電源濾波器

通常有四種技術來進行電源濾波，以便遏制干擾噪聲。在實際使用中混合其中的兩種，甚至更多。它們是：

·正負極電源線之間添加電容，叫X電容。
·每根電源線和地線之間添加電容，叫Y電容。
·共模遏制(兩根電源線上的遏制線圈同向繞線)。
·差模遏制(每根電源線有它自己的遏制線圈)。

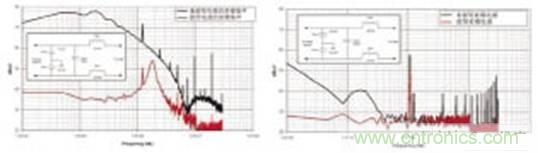

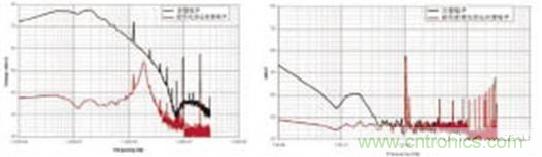

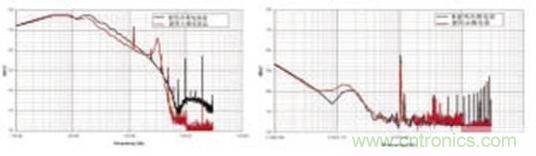

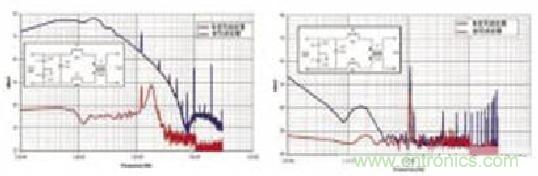

·使用濾波器測試模板可以分別說明各個元件的濾波作用。濾波器模型如圖6所示。分析結果見圖7、8、9、10所示。



解決方案

傳導噪聲分析中的共模噪聲、差模噪聲分析，共模阻抗、差模阻抗分析，以及噪聲相位角的測試都是在為最終的解決方案做準備。電子產品滿足傳導發射的限制要求，最終是通過電源濾波器來實現的。但是如何根據上述分析結果快速并準確地確定濾波器中的參數，卻并不是一項簡單的工作。使用特制的濾波器設計軟件，可以將測試數據導入專用軟件中，可幫助工程師快速得到針對該產品的定制濾波器。應用方案如圖11。

通常對傳導發射的限制是針對電源線輸入端，并不包括電源的輸出端。本文所介紹的噪聲分析方法可以借鑒電源輸出端的共模噪聲和差模噪聲測試，如使用兩個電流探頭和CM/DM分離器(或LISN UP)就可以快速診斷電源輸出端共模噪聲。如果要求不高，也可采用倒置的LISN和CM/DM分離器來測試電源輸出端的共模噪聲。
