通訊設備過壓涌浪主要有以下幾種形式，具體參數如下：

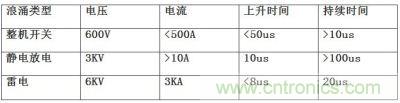

表一：具體參數

　　
為防止這些過壓涌浪對后端用電設備的影響，在電源設計過程中必須對電源進行涌浪測試。
　　
相關浪涌測試要求為：用電設備應經受五次過壓浪涌，兩次過壓浪涌之間的時間間隔為1 min。
　　
過壓浪涌檢測方法：首先用電設備在正常穩態電壓下供電, 然后使用電設備輸入電壓增加到浪涌電壓，最后輸入電壓恢復到正常穩態電壓。過壓浪涌后，電源及后端設備不應發生任何故障。
　　
實際案例
　　
某通信公司采用ACBEL出品的SV48-28-450B電源模塊制作的-48V直流轉換電源在做2KV浪涌測試時，輸入前端電路起火，直接損壞后端的MOSFET。
　　
經過分析，該直流轉換電源由于前端防涌浪電路在2KV高電壓沖擊下，產生大電流沖擊，導致電路板起火并損毀后端MOSFET，最直接的原因應是電源前端設計的防涌浪電路失效。
　　
電路設計
　　

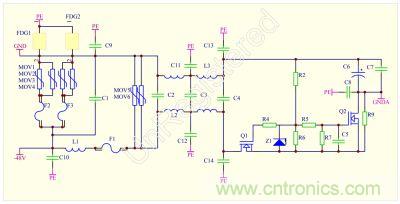

為了保護用此電源的通訊設備，防止受浪涌電壓沖擊而損壞，所以對防涌浪電路進行了設計。具體電路圖如下：

圖題：電路圖　　

本電路采用兩級防雷電路來進行防雷及浪涌處理，是一種較高等級的直流防雷及浪涌處理電路。現在通信客戶輸入端需要滿足IEC61000規定的輸入對大地要滿足2KV，4KV浪涌電壓，雷擊電流5KA，10KA的要求。
　　
此電路的工作原理如下：當感應雷擊或浪涌電壓產生時，由于L1會阻擋電壓的突變，讓前級電路先動作，前級四個MOV(MOV1--4)管，兩個放電管(FDG1，2)來泄放大電流，隨后，小部分的能量通過后級的L1電感，兩個MOV管(MOV5，6)來泄放較小的電流，同時進一步鉗位輸入端的浪涌電壓，以防止損壞后面的器件和電源模塊。器件的結電容會影響他們的動作時間，三種器件中，TVS的響應動作時間最快，FDG的次之，MOV的最慢。由于MOV的損壞多數是呈短路狀態，為了防止短路時起火，所以要串聯保險管，保險管要選擇防爆慢熔型，且要滿足8/20微秒電流波形的沖擊。差模電感L1還可以和后級電容組成EMC差模濾波，對1MHZ以下的干擾有較好的抑制作用，注意此電感一定要是空心線圈，這樣通過大電流時不會飽和，太大時其體積也大，L2，L3是兩個共模電感，Q1是防反接MOSFET，Q2和R9是防開機時的瞬態沖擊電流。此電路在模塊前端不僅具有防浪涌功能，而且兼具干擾抑制和防反接功能。
　　
更改設計電路后測試效果
　　
通過現場分析，采用我們提供的此電路后，多次實際測試，成功抑制2KV浪涌，保護了后端的器件。
