如圖所示。該電路是采用廉價的雙運放TAB2453和BUZ74型功率開關管MOSFET設計的無電源變壓器穩壓電源。其輸入市電電壓為Z20V+-30V，輸出直流電壓為4．8V，輸出電流為110mA。市電電壓經全橋整流、VD5隔離和R5降壓、C1濾波及VD6穩壓，為TAB2453A提供16V的電源。雙運放IC1、IC2被接成比較器，調節RP的阻值，可調整ICl和IC2同相輸人端上的基準電壓值。R1與R3及R2與R4分別組成市電電壓檢測分壓電路。只要IC1、IC2同相端的電壓高于反相輸入端上的電壓，其1腳或7腳就輸出高電平，驅動VT1導通。脈動直流電經R8限流，通過VT1對大容量低壓濾波電容C2充電，峰值瞬時電流可達3A以上。當IC1、IC2反相端輸入電壓高于同相端上的參考電壓時，1腳或7腳就輸出低電平，VT1關斷，此時C2通過負載放電。該電源電路中，VT1的占空比較小，導通時間較短。由于VT1工作于開關狀態，在其導通時，導通電阻RDS(on)＜1.5歐，飽和電壓降很小，故損耗亦很小。因為C2容量很大，足可保證輸出穩定的直流電壓。

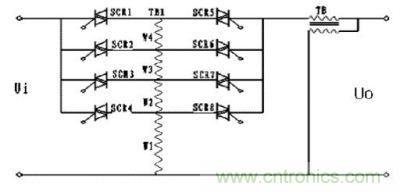

圖題：純補償式無觸點穩壓器
