【導讀】TOREX推出最大輸出電流2.2A、18V工作、內置驅動晶體管的同步整流DC/DC轉換器 XC9248系列，最適用于數字式家電、辦公室器具、和汽車配件電源。
特瑞仕半導體 (TOREX SEMICONDUCTOR LTD. 日本東京) 推出最大輸出電流2.2A、18V工作、內置驅動晶體管、自舉方式N溝道-N溝道驅動降壓同步整流DC/DC轉換器XC9248系列。
XC9248系列產品是能工作于18V、內置驅動晶體管、自舉方式N溝道-N溝道驅動降壓同步整流DC/DC轉換器。輸入電壓范圍在4.5V～18V之間，最大輸出電流2.2A。內置0.8V的基準電壓源、能用外部電阻設定輸出電壓。控制方式為同步整流PWM控制。最適用于數字式家電、辦公室器具、和汽車配件電源。
在內部能設定2.8ms(TYP.)的軟啟動時間。而且可以通過在SS端連接電容任意調整比內部軟啟動更長的時間。
內置了UVLO功能，當輸入電壓在3.8V(TYP.)以下時，能強制地使2個內置N溝道FET停止工作。
作為保護電路，內置了過電流保護電路、VOUT短路保護電路、LX短路保護電路、VOUT過電壓保護電路、過熱停機電路。采用了SOP-8FD(6.0 x 4.9 x h1.55mm)封裝。是對應EU RoHS指令、無Pb鉛、注重環保的產品。
XC9248系列特點

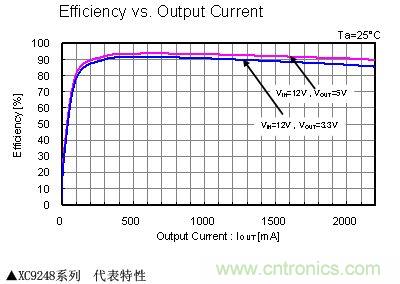

內置驅動晶體管同步整流實現了電源構成的小型化和高效率
高精度輸出電壓（VFB=0.8V±1.5%、溫度特性±40ppm/℃）
高精度振蕩頻率（500kHz±50kHz）
Low-side驅動限定電流（減小短路時的突波電流）
能選擇閂鎖保護產品和自動復原產品
