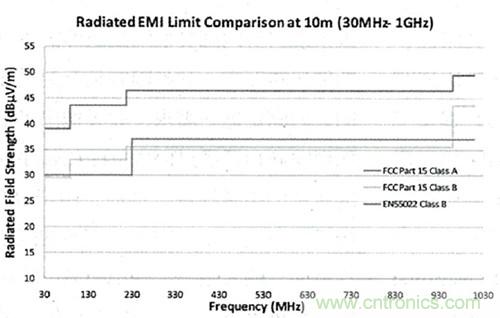

由于市場對于提升信息技術和通信設備性能的需求，因此如今的系統設計人員面臨著必需設計EMI兼容產品的巨大挑戰。在銷售之前，所有通常被規定為具有一個高于9kHz之已調時鐘信號的信息技術設備(ITE)都必須滿足相關的政府標準，例如美國的FCC Part 15 Subpart B和歐盟的EN55022，這些標準規定了工業和商業環境(Class A)以及家庭環境(Class B)的最大可容許輻射發射。鑒于此類嚴格的EMI標準、工程人力資源限制和產品快速上市要求，使得通過EN55022標準認證之電源模塊的普及率有所提高。然而重要的是必須知曉電源模塊在認證時所處的電氣操作條件，以避免在之后的設計過程中感到詫異。對開關模式穩壓器中的EMI干擾源和場強因子有所了解將有助于設計工程師選擇最佳的組件，以減輕特別是那些所需電流水平較高之尖端設備中的電磁輻射。

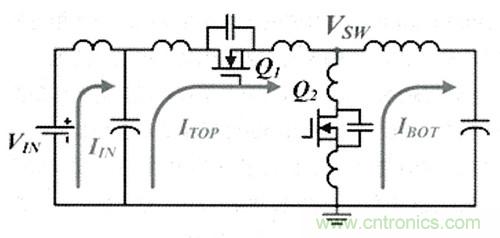

由于其特殊的性質，開關電源會產生輻射到周圍大氣中的電磁波。脈沖電壓和電流將因開關動作而出現，并直接影響輻射電磁波的強度。此外，轉換器內部的寄生器件也會產生電磁輻射。圖2給出了一款典型的降壓型轉換器，其包括功率MOSFET的寄生電感器和寄生電容器。
[page]
EMI輻射源

在每個開關周期里，存儲在寄生電感器中的能量將和存儲于寄生電容器中的能量發生共振。當能量釋放時將在開關節點(VSW)上產生一個很大的電壓尖峰，其最大可達輸入電壓的兩倍，如圖3所示。當MOSFET的電流能力增加時，存儲在寄生電容器中的能量往往也會增加。另外，開關動作還使輸入電流以及流過頂端MOSFET(ITOP)和底端MOSFET(IBOT)的電流產生脈動。此脈沖電流將在輸入電源電纜和PCB板印制線(其充當了發射天線)上產生電波，從而產生輻射發射和傳導發射。


當輸人電壓和輸出電流增加時，每個周期中功率電感器改變極性時開關節點上的電壓尖峰也將增大。而且，輸出電流越高，電路回路內部產生的脈沖電流越大。因此，輻射發射在很大程度上取決于被測試器件所處的電氣操作條件。一般來說，輻射噪聲將隨著輸人電壓和輸出功率(特別是輸出電流)的提高而增加。由于作為低噪聲替代方案的線性穩壓器效率過低，而且在高電壓和高功率級別下耗散過多的熱量，因此設計工程師不得不克服因采用最先進的開關電源解決方案而引發的難題，其中的EMI抑制變得頗為棘手。

[page]
EMI抑制

用于降低來自開關模式電源轉換器設計的輻射EMI之替代方法而臨著其他的難題。一種傳統方法是在電源解決方案周圍增設EMI屏蔽，其將在金屬外殼內包含一個EMI場。然而，EMI屏蔽會增加設計復雜性、尺寸和成本。在開關節點上(VSW)布設一個RC減振器電路可幫助減小電壓尖峰和后續的振鈴。可是增設一個減振器電路將降低工作效率，從而增加功率耗散，導致環境溫度和PCB溫度升高。最后一種對策是采取優良的PCB布局方案，包括使用局部低ESR陶瓷去耦電容器，并為所有的大電流通路采用簡短的PCB走線間隔，以最大限度地抑制圖2中所示的寄生效應，不過代價是增加了工程設計時間并延緩了產品的上市進程。總的說來，為了同時滿足尺寸、效率、熱耗散和EMI規格要求，工程師必需具備豐富的電源設計經驗并做出艱難的權衡取舍，特別是在高輸入電壓、高輸出功率應用中(原因如上所述)。為了評估折衷策略和設計一款符合EMI標準并滿足所有系統要求的電源轉換器，電路設計人員常常需要花費大雖的時間和精力。保證符合EMI標準的解決方案

為了對一款簡單和符合EMI標準的高輸出功率電源設計提供保證，凌力爾特公司向一家獨立的認證測試實驗室(TUV Rheinland)提交了LTM4613 8A降壓型μModule 穩壓器演示板(DC1743)，該實驗室的10米EN55022試驗箱得到了美國國家標準與技術研究所(U.S. National Institute of Standards and Technology NIST)的正式認可。在一個24V輸人提供9 6W輸出功率的情況下，發現LTM4613演示板符合EN55022 Class B限值。只需采用輸入電容、輸出電容和少量的其他小型組件，即可輕松實現一款符合EN55022標準的“無憂型”解決方案，特別是在采用可免費下載的DC 1743光繪(Gerber)文件的情況下。

在市面上所有經驗證符合EN55022B規范的電源模塊產品中，LTM4613可提供最高的輸出功率和效率。憑借一個謹慎設計的集成型濾波器、細致的內部布局、屏蔽電感器、內部減振器電路和功率晶體管驅動器，LTM4613在尺寸、輸出功率、效率和EMI輻射之間實現了完美的平衡。LTM4613與經EN55022B標準認證的μModule穩壓器系列中其他許多成員(其具有各種不同的輸出功率級別)一起免除了增設磁屏蔽和外部減振器的需要，從而削減了解決方案總體尺寸、成本以及某些麻煩的設計任務。

總結

針對EMI相符性來設計信息技術設備(ITE)產品是一項必然要求，它需要超乎尋常的技巧和時間。雖然很麻煩，但是對于保證相鄰電子設備或系統自身內部其他附屬組件的正常功能運轉而言，此類限制是至關緊要的。為滿足這一需求，業界推出了諸如LTM4613等經過EN55022 Class B標準認證的電源模塊。然而，由于EMI場強在很大程度上取決于諸多的因素 (例如:輸人電壓、輸出電流、輸出電壓和PCB布局)，因此在比較產品時應確定:EN55022認證是在相似的電氣條件下進行的(由業界認可的EMI測試實驗室在與您的設計相近的輸入電壓和輸出功率級別下實施)。凌力爾特公布了針對最常見工作條件的EMI測試結果和演示板光繪文件，從而提供了一款由授權獨立實驗室認證的良好電源設計，這給客戶吃了顆 “定心丸”。
