五路獨立輸出是指各路輸出之間互不干擾，互不影響，可以同時使用。五路獨立輸出包括：
1，220V AC輸出；
2，5V DC輸出；
3，24V DC輸出；
4，0.9-17.7V DC輸出；
5，0.9-19.8V輸出。
1 制作電源前面板
1.1 制作電源規劃圖
要有個規劃，才能實施下一步：打孔，開槽。
注意：建議先用鉛筆描出大概區域，再用油性筆描一遍以便看得更清楚，還有防止手不小心抹掉了鉛筆痕跡。要先精密測量好所有要安裝在面板上的元件的參數，并且建議先用一張紙模擬面板來打孔，確定各個元件之間不會相互干擾，才進行下一步。切記！
1.2 打孔，開槽
準備好電磨，鋸片，準備開槽。
先用強力晾衣夾夾住鋼尺，防止打出來的槽歪曲，導致裝不進220V插座！

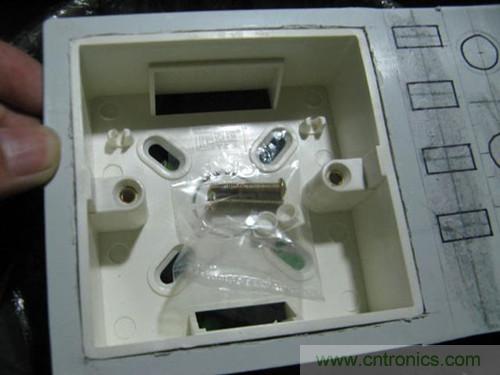

開好220V插座的槽后，建議再用磨頭打磨光滑槽的四周邊緣部分，然后裝好220V插座的底座，使用502瞬間強力膠把底座固定好，粘牢。
然后是開USB母座、DC座、數顯電壓表頭、電位器的孔了。
[page]
注意：在開數顯電壓表頭的孔的時候，因為表頭兩側還有卡子，所以開孔時要么把寬擴大些，要么就像圖中這樣在一側開槽。

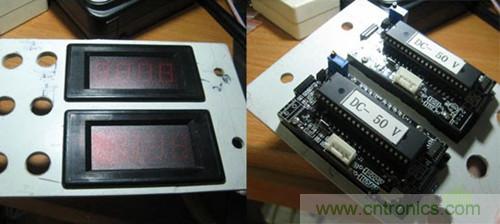

完美裝入兩個表頭！！！
注意：僅測試用，可以裝入的話就拿下來，不可以的話就繼續擴，以免妨礙后面施工，或者損壞表頭。
1.3 裝飾性的“紙面板”

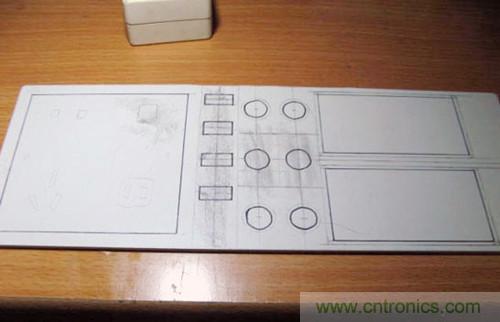

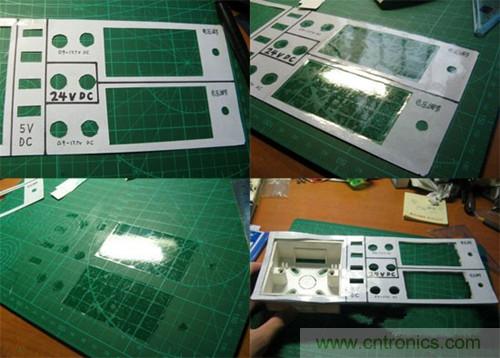

找一張沒用的紙，要求一面是白色的，然后用筆描出面板的輪廓、開的孔、挖的槽的輪廓。
描出輪廓之后，刻空需要刻空的部分，沿著面板的輪廓將紙裁下來，四周邊緣用透明膠加固。
放上去測試一下，要是有不合適的地方要馬上修剪。
用黑色油性筆寫出相關數據。
為了防止磨損、掉色、污染，貼上一層電腦屏幕保護膜（去街上找貼膜師傅，幾塊錢一大張，大約A3那么大）。然后將本來鏤空的部分刻下來，再將“紙面板”從墊子上揭下來。最后用透明膠在四周和開出來的槽里固定好“紙面板”。
1.4 安裝插座

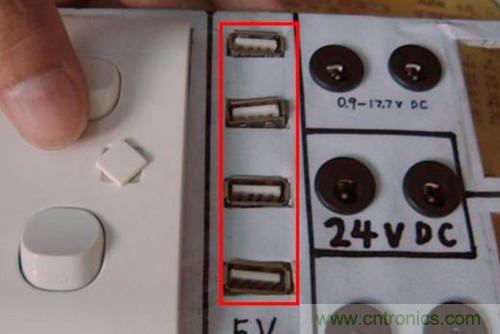

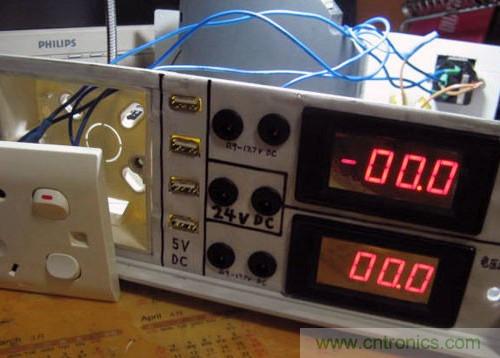

將各個插座放置到位，有螺母的擰上螺母。將這四個USB母座并聯接好。
在USB母座后面打上熱熔膠，并且接好電源線。
在每一個DC母座上都焊好線，準備下一步的并聯。
將圖中各個黃框內的兩個DC母座并聯。接好線。圖中“1”和“3”均為0.9—17.7V DC輸出，而“2”為24V DC輸出。
2 后面板制作
2.1 220V電源輸入接口
先測量出插座的長寬，然后用油性筆畫出輪廓。用電鉆+小直徑鉆頭密密麻麻地沿著輪廓打孔。最后用電磨+鋸片開槽。打孔是為了開槽時省力，吸取了第一次開220V插座的教訓。
裝上插座，非常合適！！打孔、上螺絲，固定好插座。
2.2散熱風扇
先大概比劃一下風扇安裝的位置。測量出風扇的內徑。
定出圓心，打好孔，準備用飛機形開孔器開孔。話說這個開孔器總是有種三叉戟的感覺…

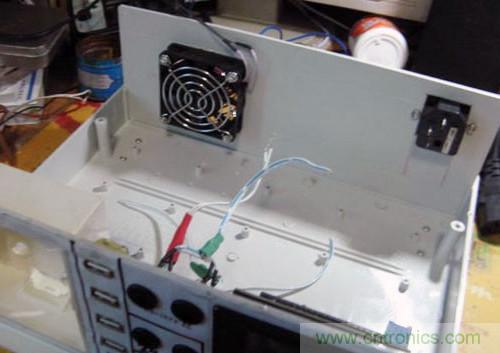

好粗糙啊……用電磨+磨頭把它磨光滑些。打孔，裝螺絲，固定好散熱風扇。完工！
3 總裝
3.1連接開關、220V插座
先把前后面板裝好。

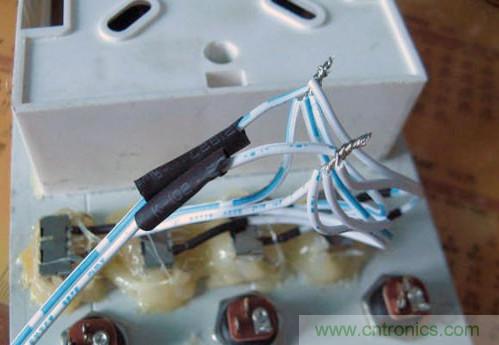

先連接好地線，再接好220V插座上的線。
這是電源內部的接線圖。
[page]
3.2 連接三個電源

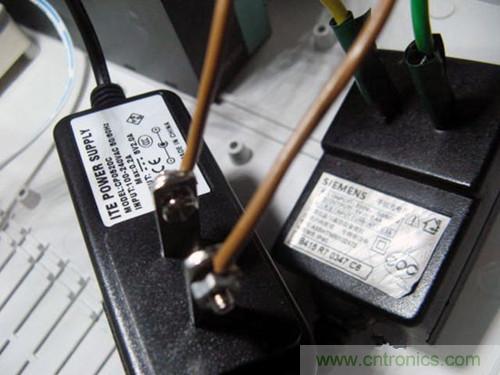

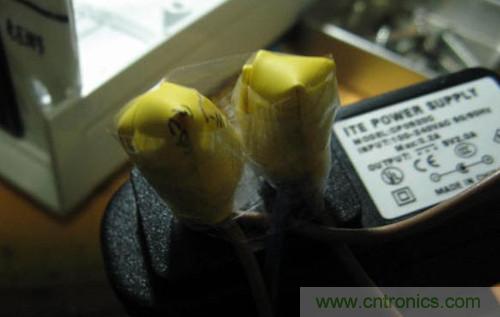

用螺絲+電線，引出5V2A電源的電源線。
將兩個5V電源的輸入端并聯。左邊的是5V2A,給USB母座供電，右邊的是5V0.5A，給電壓表頭供電。
絕緣措施一定要做好！
將兩個5V電源與24V電源的輸入端并聯。同樣做好絕緣措施。
[page]
測試通過。電壓表頭成功運行。

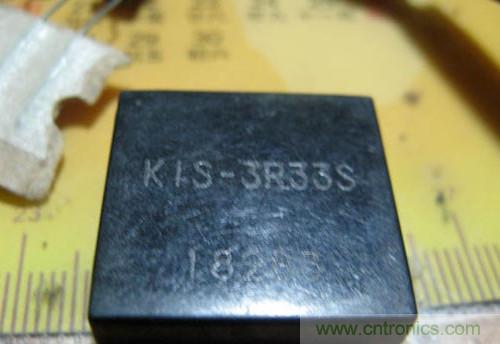

可調電源的主角：3R33S DC-DC模塊登場！
上圖是3R33S作為可調電源的接線圖。注意要把3R33作為可調電源要需要些改造，下圖是改造圖。

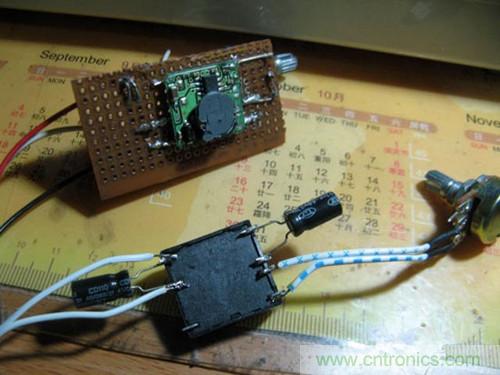

連接好兩個3R33S可調電源模塊。

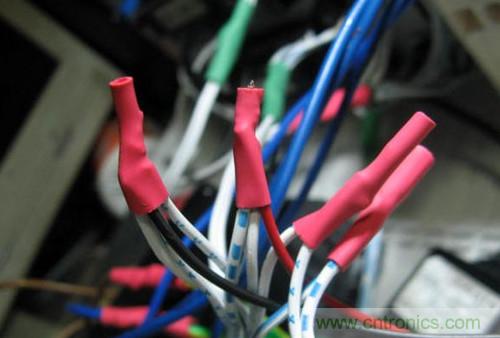

接好線，做好絕緣措施。
這是我畫的接線圖，大概看得懂吧？各種電壓表頭的接線法可能不一樣，詳見電壓表頭的說明書。
先用萬用表量量，然后USB電源測試通過。
3.3 總裝
最后一次看內部壯觀的接線。準備合上蓋子。
合上蓋子，上緊螺絲。
220V插座測試通過。

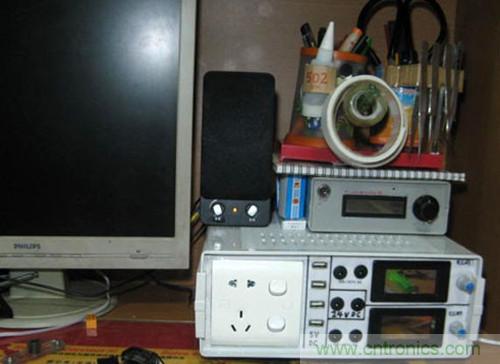

實際使用圖。
至此，一臺實用的五路獨立輸出可調電源就做好了！
4 電源輸出線制作

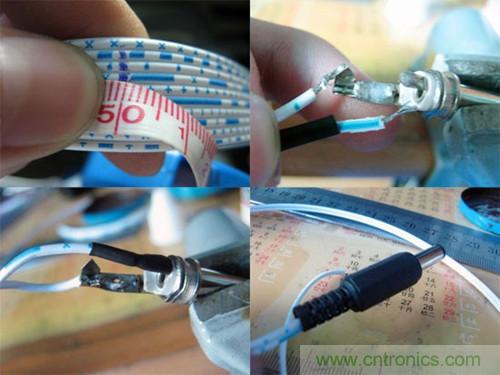

截取50CM的花皮排線，焊接好DC插頭。注意先把后面那個黑色塑料的外殼套在線上。

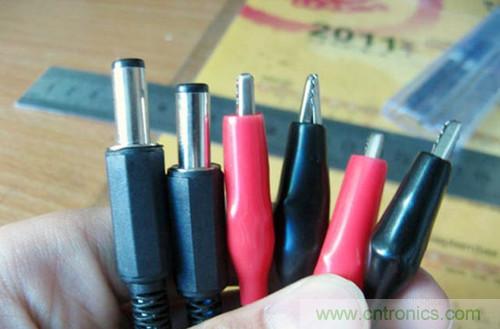

焊接好鱷魚夾。注意先把外面的紅/黑色橡膠套套在線上。
如法炮制兩根線。
