【導讀】最近看見了不少關于DIYER自己琢磨出的開關電源的相關設計，可謂是眼花繚亂。可是大大小小都會存在著不同的設計盲區。本文就兩種比較完善的開關電源升壓電路的設計給大家展示一下，你可以做一個對比，看看哪款更加切實你的需求？獻丑了！
開關電源升壓電路設計一：

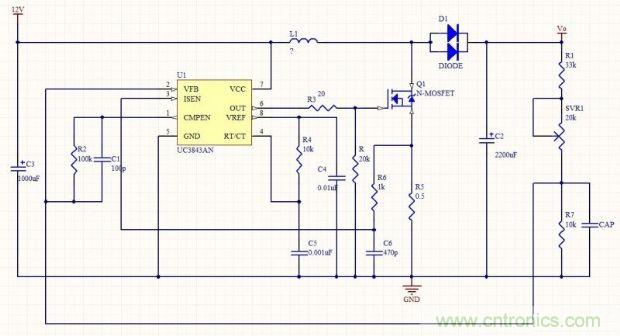

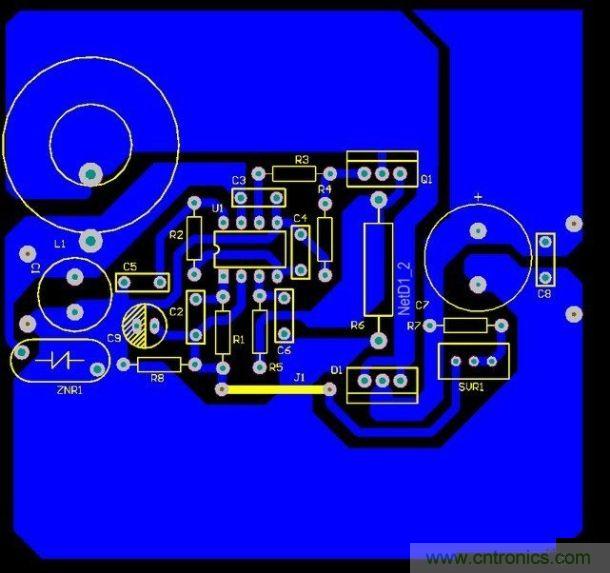

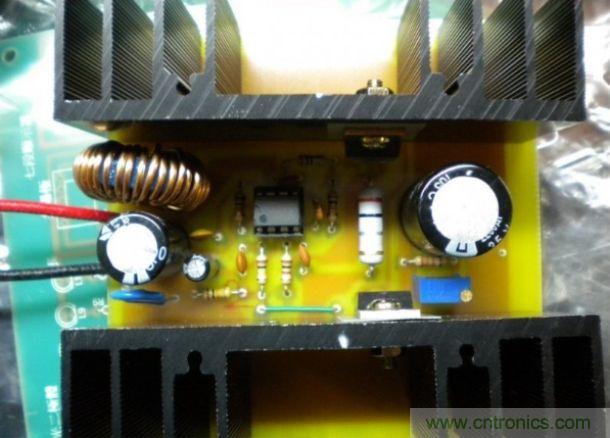

下面的高手DIY的升壓電源能上到15V/5A，大家試試所有的都還不錯，就是發熱量不是一般的大。
3843頻率是172KHZ左右，MOSFET是IRF1010E，電感是11uH左右上邊繞的是15uH，線徑1.2mm環型鐵芯
輸出電流 ：輸入電流 X 轉換效率(X%) X 乘以總工作周期 - 10~20%的余裕電流
以下用假設值來計算，10~20~%的余裕，先以10%來算。
輸出電流 =輸入電流(4A) X 轉換效率(90%) X 乘以總工作周期(90%) - 10%的余裕
= 3.6A X 乘以總工作周期(90%) - 10%的余裕
= 3.24A - 10%的余裕
= 3.24A - 0.324A
= 2.916A
輸入電流4A,輸出電流只有2.916A。
總轉換效率 = 2.916A/4A = 0.729 = 72.9%，大概73%。
[page]
開關電源升壓電路設計二：
以下是另一個方案：
