1、電源與地之間接電容的原因
有兩個作用，儲能和旁路：
儲能：電路的耗電有時候大，有時候小，當耗電突然增大的時候如果沒有電容，電源電壓會被拉低，產生噪聲，振鈴，嚴重會導致CPU重啟，這時候大容量的電容可以暫時把儲存的電能釋放出來，穩定電源電壓，就像河流和水庫的關系。
旁路：電路電流很多時候有脈動，例如數字電路的同步頻率，會造成電源電壓的脈動，這是一種交流噪聲，小容量的無極電容可以把這種噪聲旁路到地（電容可以通交流，阻直流，小容量電容通頻帶比大電容高得多），也是為了提高穩定性。
2、電源濾波
電容的容量=介電常數*面積/距離=ε*S/d，通常ε、d 不易改動，只能改動S來改變電容量。
當電容很大時，S必然大，為了減小體積，不得不用卷疊的方式，但卷疊必然增加電感量（盡管對稱雙繞）。

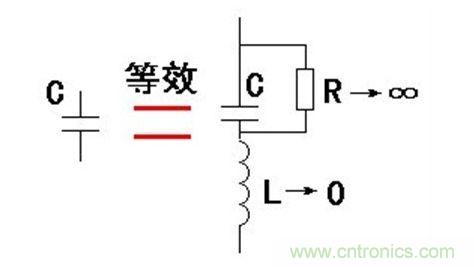

As you know 電容實際是R、L、C的組合，如此，大電容相對電感量L也大。
例如：用2200uF電容波時，對于低頻50Hz是很好的，但是對于高頻（K、MHz）來說，一點用也沒有，因?yàn)長太大。
所以高手很講究電源的濾波，會采用大、中、小三種電容，分別針對低、中、高頻來濾波。
常用以下組合：
2200/47/0.1uF
220/4.7/0.1uF
1nf、0.1u和4.7uf。
