【導讀】出門在外，設備多多，手機電腦照相機，那樣不是電？尤其是出遠門的時候，智能機真心是太費電啊！往往用了幾個小時，這電量就要告罄了，對于我們這些電子控來說，這簡直就是噩耗啊！不過不用慌~今天給大家介紹一款移動電源，而且還是太陽能移動電源，讓小伙伴們快樂玩耍，媽媽再也不用擔心我手機沒電了！

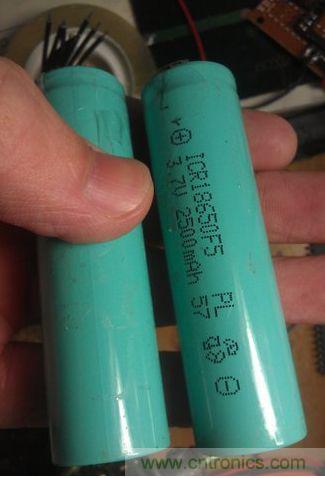

2個2500mah的18650，
這種盒子其實是裝撲克牌的
手頭還有一塊6V 100MA的太陽能板，大小合適，用上。
東西準備好了，首先是設計電路，用stc12系列51單片機，帶AD，用來檢測電池的電壓做電量顯示，電量顯示用5個LED來表示。外加2個白色LED作 為手電。18650鋰電充電用TP4056芯片，而升5V部分，小小偷懶，利用手頭現(xiàn)成的升壓模塊，用單片機通過MOS管控制導通來升壓。

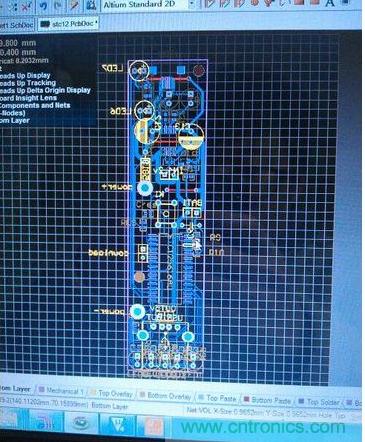

畫好PCB，打印，進行熱轉印、腐蝕、鉆孔。。。由于做的是單面板，所以采用直立元件和貼片元件結合，減少飛線和縮小體積。正好有0603的電阻和LED以及SOT23的PMOS。

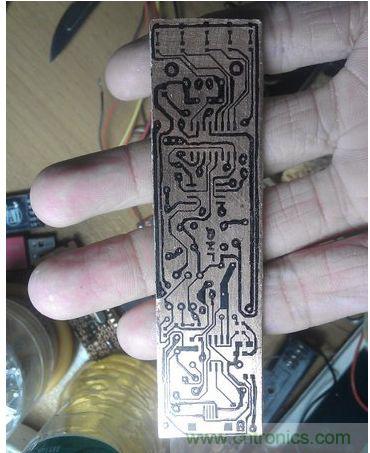

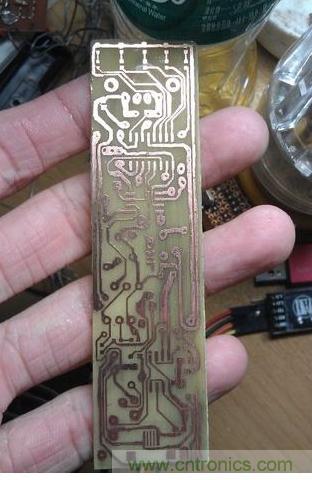

腐蝕后
焊接過程就不上圖了，反正0603貼片焊得很難看。

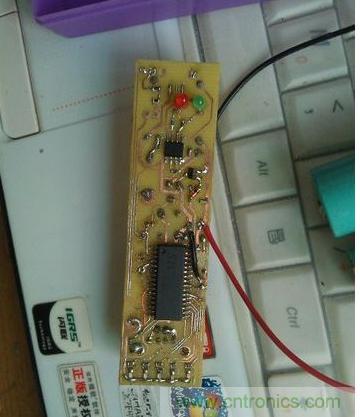

由于做了2個版本，以為發(fā)現(xiàn)第一個版本有缺陷，所以下圖的電路板和上面腐蝕后的電路有點差別。

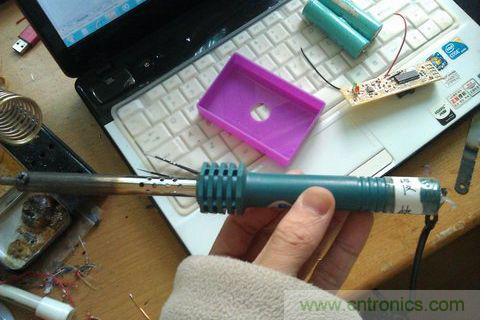

我焊貼片都是用30W的電烙鐵，焊18650這種電池溫度太低，不行。所以動用功率大點的電烙鐵
其實這個電烙鐵被我改過，后面有個開關，分成2檔，快和慢。

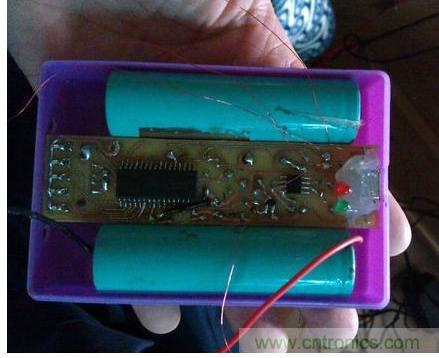

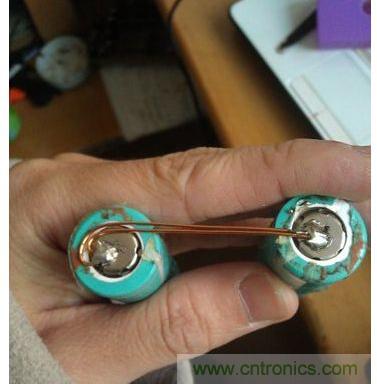

焊接好，效果不錯挺牢固的。

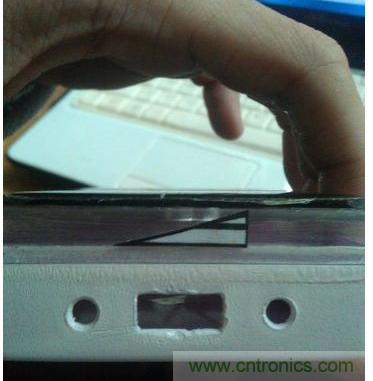

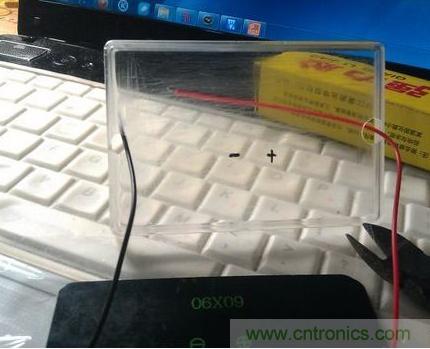

先組裝上去，看看2個USB孔的位置，還有決定手電LED要在哪開孔，然后就是動用電鉆在外殼上打孔了。

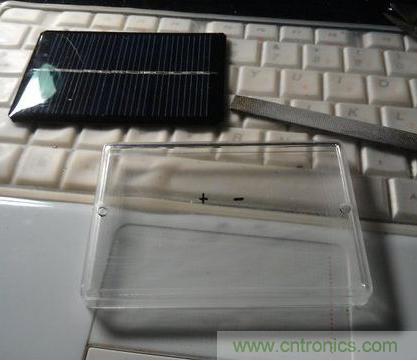

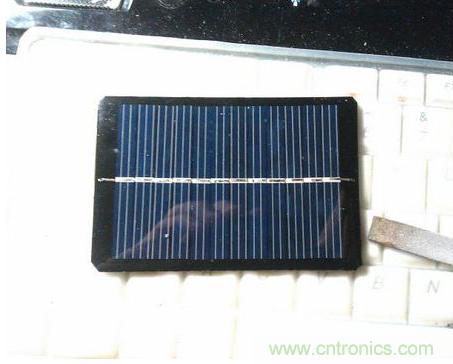

蓋子的大小和太陽能板大小差不多，用銼刀打磨太陽能板的四個角，磨成弧形。

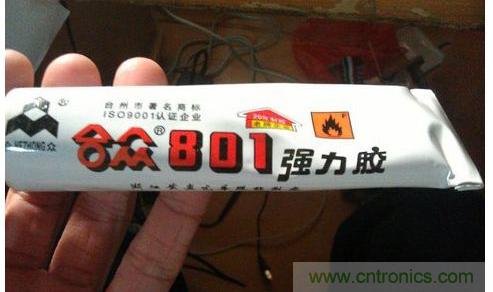

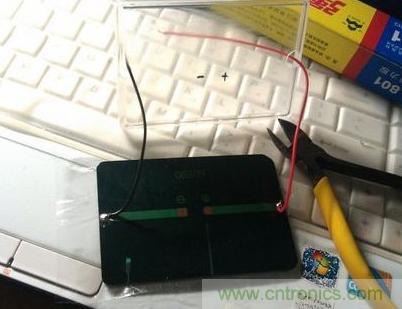

用強力膠吧太陽能板和蓋子黏住

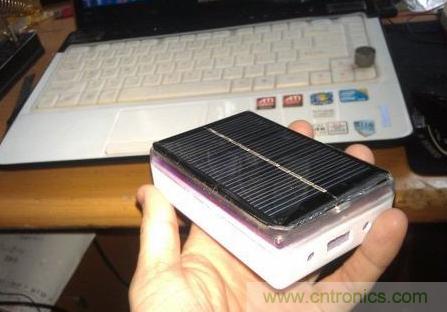

效果如下
到這里其實差不多結束了，不過我覺得紫色外殼有點坑爹，所以跑出去買了2罐噴漆回來，準備上色
噴成白色
最后還是被我噴成了黑色
跟掛臘腸似的。利用油漆未干的期間，編寫和調試程序。

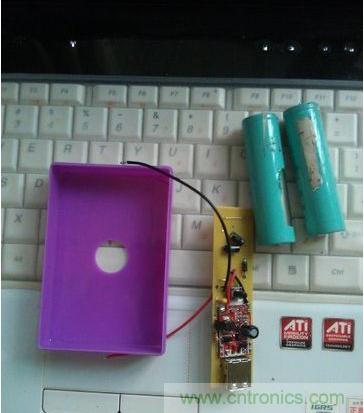

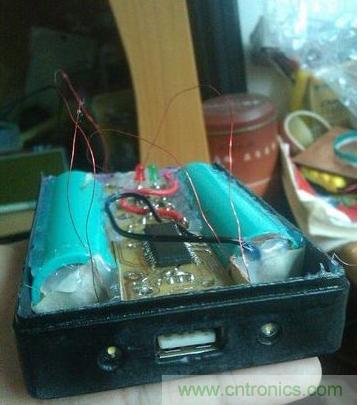

全部搞定后組裝。

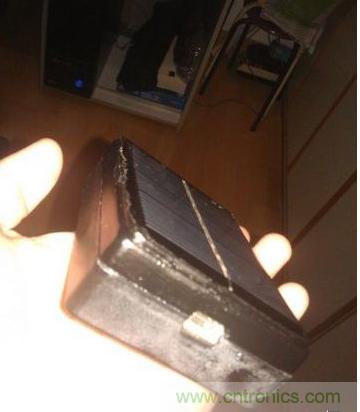

蓋上蓋子后還是有點像樣

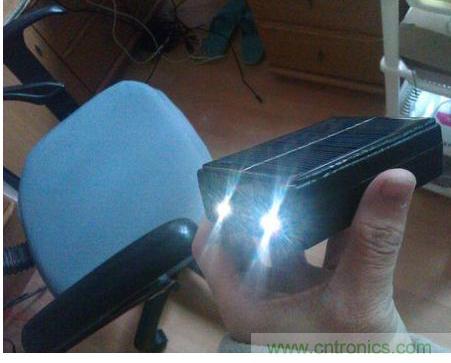

打開手電

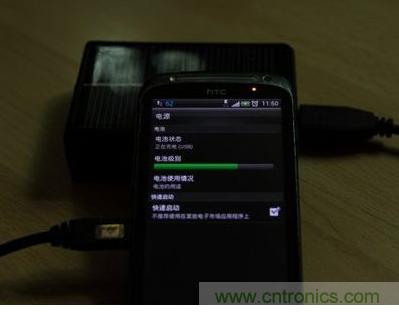

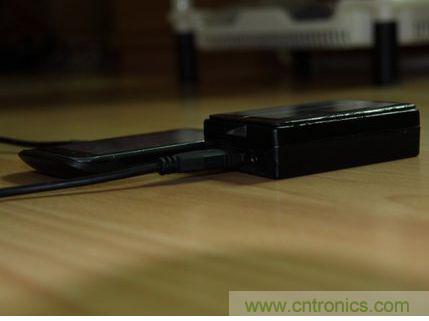

試用
忘了介紹，這個移動電源能通過太陽光充電，有電量顯示和手電功能。背部有一個開關，單擊電量顯示，雙擊打開手電，長按能手動打開USB供電（保留），但 其實只要有手機接入，就會喚醒單片機控制MOS管導通，升壓，輸出5V，所以長按基本沒用到。
