【導讀】這里小編教大家做的逆變器，和一般的逆變器不一樣，這個逆變器是高頻逆變器，一般用于驅動幾百瓦的燈泡，能夠輕易滿足戶外照明的用途。同時由于這個小型逆變器電路設計場效應管發熱很少，幾乎不發熱，特別在高效率，深受電子愛好者的稱贊。心動就自己動手DIY吧！
逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源，一般是把直流電瓶逆變成220V交流的。通俗的講，逆變器是一種將直流電（DC）轉化為交流電（AC）的裝置。
至于我在這里教大家做的逆變器，和一般的逆變器不一樣，這個逆變器是高頻逆變器，一般用于驅動幾百瓦的燈泡，能夠輕易滿足戶外照明的用途。逆變器想要大功率就要用IGBT，我這里主要講的是用場效應管做逆變器。
嗯，為什么不用三極管，而用場效應管呢？原因就是：
（1）場效應管是電壓控制器件，它通過VGS來控制ID；
（2）場效應管的輸入端電流極小，因此它的輸入電阻很大。
（3）它是利用多數載流子導電，因此它的溫度穩定性較好；
（4）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數；
?。?）場效應管的抗輻射能力強；
?。?）由于不存在雜亂運動的少子擴散引起的散粒噪聲，所以噪聲低。
而且今天教大家做的逆變器，不能用三極管做，只能用場效應管或IGBT。

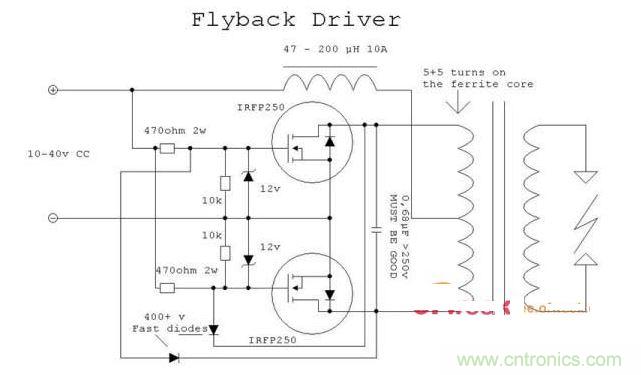

這個逆變電路就是大家熟悉的ZVS（軟開關電路）如下圖。
這個電路特別在高效率，深受電子愛好者的稱贊，原因是場效應管發熱很少，幾乎不發熱。
原因就是軟開關，至于ZVS就不多說了。
[page]
準備以下零件：
10K 1/4W 電阻 X2
470歐 3W電阻 X2
1N4007二極管 X2
12V穩壓管 X2
1200V 0.3μ電磁爐電容 X2
磁環（電腦電源上有得拆） X1
1MM漆包線 1米
1.2M漆包線 數米
接線端子2P（腳距5mm） 3個
接線端子3P（腳距5mm） 2個

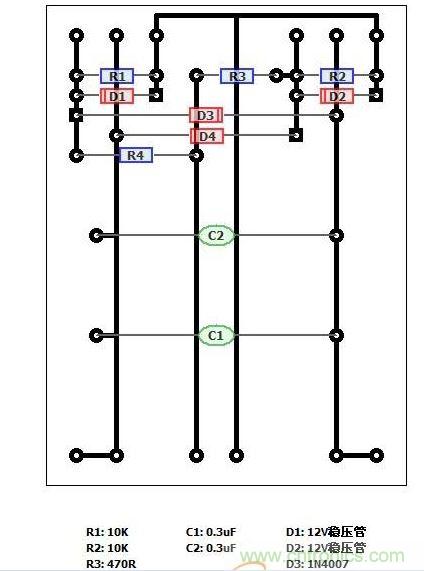

然后發給布線圖，免得一些人迷惘不懂怎么布線。
