【導讀】變壓器設計中大家碰見最多的就是電感，本文主要介紹了電感式DC-DC的升壓器原理，并且本文屬于基礎性質，適合那些對電感的特性并不了解，但同時又對升壓器感興趣的朋友們。
電感是我們在變壓器設計當中較長使用的一種元件，它的主要作用是把電能轉化為磁能再存儲起來。需要注意的是，雖然電感的結構類似于變壓器，但是其只有一個繞組。本篇文章主要介紹了電感式DC-DC的升壓器原理，并且本文屬于基礎性質，適合那些對電感的特性并不了解，但同時又對升壓器感興趣的朋友們。文中的一些原理性知識都能在網上查到，所以這里就不多家贅述了。
想要充分理解電感式升壓原理，我們就必須首先知道電感的特性，包括電磁的轉換與磁儲能。這兩點非常重要，因?yàn)槲覀兯枰乃袇?shù)都是由這兩個特性引出來的。

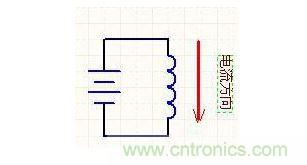

首先，我們先來觀察下面的圖：
各位朋友都知道，上圖是電磁鐵，一個電池對一個線圈通電。有人可能會奇怪，這么簡單的圖有什么好分析的呢？我們就是要用這張簡單的圖來分析它通電和斷電的瞬間發生了什么。
線圈(以后叫作"電感"了)有一個特性---電磁轉換，電可以變成磁，磁也可以變回電。當通電瞬間，電會變?yōu)榇挪⒁源诺男问絻Υ嬖陔姼袃?nèi)。而斷電瞬磁會變成電，從電感中釋放出來。

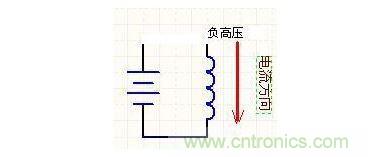

現在我們看看下圖，斷電瞬間發生了什么：
前面我說過了，電感內的磁能會在電感斷電時重新變回電，然而問題來了：此時回路已經斷開，電流無處可以，磁如何能轉換成電流呢？很簡單，電感兩端會出現高壓！電壓有多高呢？無窮高，直到擊穿任何阻擋電流前進的介質為止。
這里我們了解了電感的第二個特性----升壓特性。當回路斷開時，電感內的能量會以無窮高電壓的形式變換回電，電壓能升多高，僅取決于介質變的擊穿電壓。
[page]
現在我們對以上的內容作一下小結：

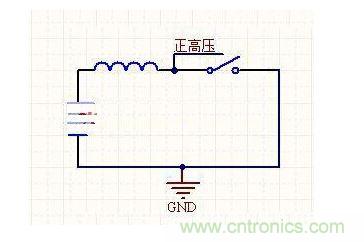

下面是正壓發生器，你不停地扳動開關，從輸入處可以得到無窮高的正電壓。電壓到底升到多高，取決于你在二極管的另一端接了什么東西讓電流有處可去。如果什么也不接，電流就無處可去，于是電壓會升到足夠高，將開關擊穿，能量以熱的形式消耗掉。

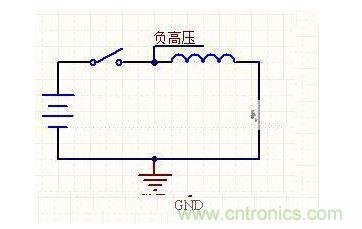

然后是負壓發生器，你不停地扳動開關，從輸入處可以得到無窮高的負電壓。
上面說的都是理論，現在來點實際的電子線路圖，看看正/負壓發生器的"最小系統"到底什么樣子：
你可以很清楚看到演變，電路中僅僅把開關換成了三極管換而已。不要小看這兩個圖，事實上，所以開關電源都是由這兩個圖組合變換而來，所以掌握這兩個圖非常重要。
[page]
最后要提提磁飽合的問題。什么是磁飽合？
從上面的背景知道我們可以知道電感能儲存能量，將能量以磁場方式保存，但能存多少呢？存滿之后會發生什么情況呢？
1、存多少："最大磁通量"這個參數就是干這個用的，很顯然，電感不能無限保存能量，它存儲能量的數量由電壓與時間的乘積決定，對于每個電感來說，這是一個常數，根據這個常數你可以算出一個電感要提供N伏M安供電時必須工作于多高的頻率下。
2、存滿之后會如何：這就是磁飽合的問題。飽合之后，電感失去一切電感應有的特性，變成一純電阻，并以熱的形式消耗掉能量。
