解決UPS短暫斷電問題，對其進行了技術改造，新增UPS電源供電，并對原有供電系統的控制部分進行升級。新增UPS電源為 美國山特CASTLE系列C3K型在線式不間斷電源。在線式UPS的運作模式為市電和用電設備是隔離的，市電不會直接供電給用電設備，而是通過UPS轉換 成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充 電，UPS在用電的整個過程是全程介入的。

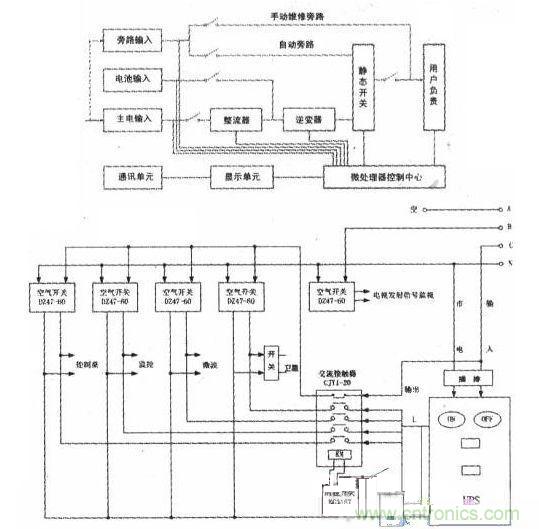

為了配合新增UPS電源，我們利用一個微控定時開關和一個交流接觸器，實現了值班室各設備的自動送、斷電，并兼具直通送電功能。其中，交流接觸器CITl-20具有4組常開接點，兩組常閉接點，把UPS輸出接常開接點，線包電壓用UPS輸出控制微控定時開關KC316T，把市電直通接常閉接點，線包加電后，繼電器吸合，常開接點接通，UPS供電，如果UPS故障，沒有線包電壓，則常閉接點接通，市電直通供電。UPS供電系統改造后的框架圖如下圖所示。





圖：UPS短暫斷電的處理



經過本次改造，UPS電源實現了自動送斷電，早晚班的值班員，不需要再開關UPS電源開關。如果UPS故障時，只需把時控開關前的空氣開關斷開即可，同時應把控制桌打至直通繼續供電。電視發射信號監視部分的空氣開關無需斷開，電視節目關機后，將自動斷電。如果雨季雷電嚴重時，需斷開衛星接收機供電時，只要把控制衛星接收機電源的空氣開關斷開即可。



通過對UPS供電系統的技術改造，新增的UPS電源保證了各設備能夠?qū)崿F(xiàn)不間斷供電，新增的控制部分實現了各設備在發射機開機前自動送電，關機后自動斷電，基本上實現了整個播出系統的自動化。
