引言：遇見，放下，充電

無線充電注定將成為智能電話、平板電腦、以及介于兩者之間的新型“平板手機（phablets）” 等移動設備充電的首選方法。隨著用戶越來越多地需要在一天里不斷補足電池能量以支持密集的互聯網接入、高清游戲、視頻和音頻流、以及GPS導航等活動，不需用電纜的適時充電將成為常態。

通過簡單地把移動設備放置在可用的充電臺上進行無線充電可以為用戶提供很大的易用性和便利。但是到目前為止，無線充電系統還依然屬于新奇的售后市場項目，并沒有作為常規適配器和電纜的替代方案而得到認真重視。已有的無線充電系統很笨重且體積龐大，需要把移動設備插入到充電套筒然后才可以放置在充電臺上充電。此外，這些系統往往都是采用專有的技術，來自不同制造商的設備之間缺乏互操作性。無線充電系統的零售價格也比較高，充電臺在80到100美元，充電套筒在30到40美元。因此，無線充電系統的銷售和市場滲透率一直不佳。

但是，無處不在的無線充電系統需求也預示著巨大潛力。IHS Technology分析師在《2014年無線充電報告》（Wireless Power Report 2014）中預測，無線充電發射器和接收器的出貨量銷售額將從2013年的2.16億美元上升到2018年的85億美元，期間有將近40倍的增長。

從新奇到必需

HIS對于未來無線充電市場的信心來源于幾個方面，其中之一是行業領先的企業或組織已經開始走到一起，并著手開發使來自不同制造商的無線充電系統和移動設備之間具有互操作性的行業標準，其中包括軟件和零部件公司、手機制造商和網絡運營商。

在那些積極幫助開發無線充電標準的半導體廠商當中，IDT公司是無線充電聯盟（Wireless Power Consortium，WPC）和Alliance for Wireless Power（A4WP）的董事會成員，并與Power Matters Alliance（PMA，電源緊要聯盟）保持著密切的聯系，這些都是無線充電行業的主要標準組織。在2014年年初，PMA與A4WP實現合并。

無線充電生態系統有兩個技術途徑：磁感應和磁共振。WPC和PMA標準組織的活動都集中在磁感應，而A4WP則是在支持基于磁共振標準的技術。一些磁感應解決方案已經在大規模生產，但磁共振技術則是在2014年年底進入量產應用。這兩種技術的簡單比較可以說明它們在應用中的主要區別：磁感應需要緊密耦合，在X/Y方向的位置偏差達到最小時可實現最高效率水平；而磁共振允許更大的空間自由度，但它無法實現基于磁感應技術的高峰值效率。

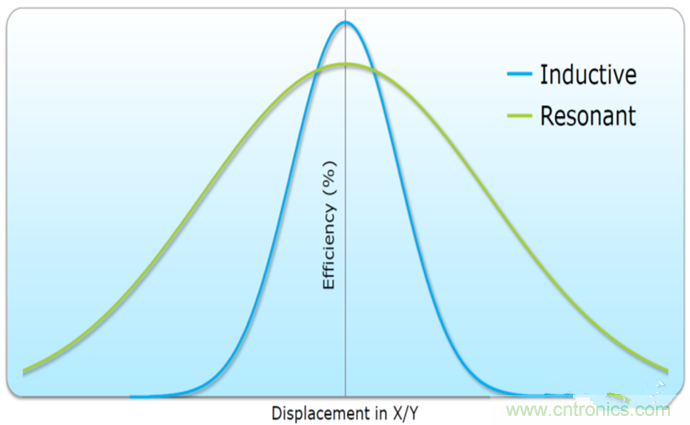

圖1：在位置偏差最小時，磁感應技術可實現更高的效率水平。即使發射器和接收器距離很近，磁共振也不能達到與磁感應同樣的性能，但在位置偏差增大時，其效率不會很快降低。

WPC已經公布了Qi低功率規范，它定義了功率發射器和接收器之間非接觸式電能傳輸接口、相關的性能要求和一致性測試規范。所有攜帶Qi標識的設備都保證與WPC規范兼容，因此彼此之間可互操作。同樣，滿足PMA標準的設備也會有PMA的互操作性標識。無線充電標準不斷發展強大的進一步標志是IEEE無線電源和充電系統工作組的成立和IEEE P2100無線電源和充電系統標準規范的制定。 IEEE P2100.1針對電源和負載設備創建了無線電源和充電規范。雖然IEEE P2100.1目前局限于使用磁感應耦合技術，將來也要考慮其它技術。

要想使車輛、交通樞紐等公共場所、咖啡館、體育場館、辦公室等許多預期應用場景的無線充電設施變得可行，更大的互操作性是至關重要的。在家里，通過一個共享的充電臺能夠?qū)彝ニ械囊苿釉O(shè)備充電，因此有機會不再需要那些笨拙的電源適配器和線纜，同時也騰出了大量的墻壁插座。

隨著可靠標準的出現，那些對創造廣泛的無線充電基礎設施非常重要的組織能夠致力于開發各種無線充電項目。汽車制造商對于無線充電技術的潛力很有興趣，它能夠去除汽車內部的電纜。一些知名品牌已經在最近的汽車展和在美國拉斯維加斯消費電子展（CES）上演示了無線充電系統，有些項目正在采用該技術為后排座娛樂和環境光照明等車載系統供電。此外，充電臺也可以設置在桌面、其他家具或臺燈等設備上。

咖啡店之類的連鎖企業也很熱衷于提供無線充電設施來吸引以往只是想喝點東西的客戶，現在他們也需要一個快速的“電能小點（power snack）”為他們的移動設備充電。這種趨勢已經被星巴克所證實。星巴克在2014年6月宣布與Duracell Powermat一起合作在美國全國范圍內的店鋪部署無線充電臺，并在舊金山灣區首先開始。移動網絡運營商也對無線充電表現出很大的興趣。在世界移動通信大會（Mobile World Congress）上，一個著名的運營商在其展臺各處安裝了無線充電點，這些方便的設施可確保其團隊成員能夠在整個展會期間連續使用他們的移動設備。

克服下一個障礙

IHS Technology在其發布的無線充電報告（Wireless Power Report）中指出，一些頂級的移動設備品牌已經開始把功率接收器技術直接集成到智能手機，或者集成到能單獨購買的可更換電池蓋內。例如，LG公司的旗艦產品G3目前已經包括由IDT 公司IDTP9025芯片支持的無線功率接收器技術。這樣通過去除一個笨拙的充電套筒，就克服了普遍接受無線充電過程中的一個主要障礙。移動設備用戶不喜歡以額外的重量和尺寸等劣勢來換取無線充電功能。就無線充電臺而言，手機供應商可能在未來的產品包裝中包括一個充電臺，在任何其他需要提供無線充電的地點，還需要多個充電臺。

移動設備制造商、汽車制造商、家具制造商和其他領域的企業能否廣泛集成無線充電功能的關鍵是成本。接收器和發射器組合的成本必須下降到顯著低于80-100元美元的早期售后市場系統水平。

早期售后市場無線充電系統的高復雜性主要導致了這些產品較高的零售價格。一個適用于充電臺具有A1型磁導（magnetically-guided）單線圈功率的發射器包含90個單獨的零部件，其中包括9顆IC。這些組件是必需的，不僅用來處理從發射器傳送到接收器的能量，而且還要使通信符合WPC或PMA規范來設置和控制無線充電過程，并提供異物檢測（FOD ）等功能。可靠的FOD是無線充電中保持消費者信心的關鍵，用戶需要確信在觸摸充電臺或即使在充電臺附近存在金屬物體都不會有安全風險，系統中不希望的電磁輻射（EMI）也必須最小化。
