【導讀】開關電源的設計離不開關鍵器件UC3842，很多設計者都用UC3842來完成要求不高的小型電源的設計。本文專為新手打造的利用UC3842進行小型開關電源的電源設計，總結的經驗和問題供大家參考。
首先，給出一種占空比出現問題的情況以供分析。
輸入源95-350，輸出負載電壓容許范圍為250V-450V；
原先設計為Boost輸出電壓為400V；
鑒于以往設計可調開關電源的經驗，設計了一個可調的PID電路給UC3842的2腳；
當輸入電壓加上約200V時，發現輸出電壓高至650V。將PID基準調低，沒有得到明顯改善，干脆將基準直接連接到GND，輸出還是650V；
UC3842控制中1腳COMP為7V，在2腳電位為2V時，3腳電位為600mV時，滿占空比輸出95.3%。其他引腳信號均正常，為什么會造成這種現象呢？

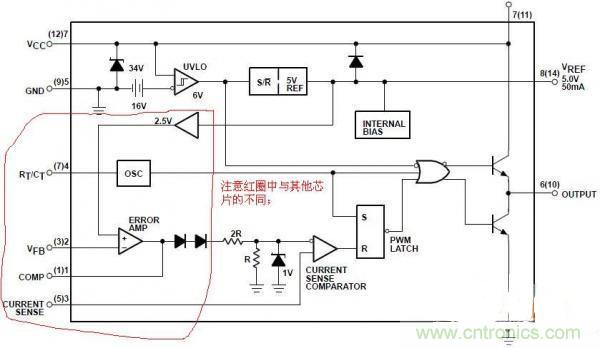

圖1
通過仔細觀察圖1 UC3842內部邏輯框圖，可以看到內部基準是2.5V，2腳是反饋。也就是說只要低于2.5V的對UC3842來說都是一樣的，都是最大占空比輸出。當采樣基準小于2.5V，占空比為全開，采樣電壓大于2.5V時，脈沖關斷。于是重新設定采樣與控制系統，空載時輸出電壓可達到400V。
帶載調試
輸入源從350V往下調，當電壓調至185V時，BOOST輸出電壓為400V，發現負載保護啟動，沒有測紋波。經過與負載方溝通，為過壓保護。再次同等條件下測紋波（示波器交流檔），紋波峰峰值為36.8V。
為此輸出再加一級L（0.23mH）C濾波，紋波得到明顯改善，峰峰值為10.8V，但是輸入電源下降至185V任然負載保護；調整L（0.8mH）C參數，隨著輸入源的降低，輸出也隨著降低（有趣的是采樣電壓竟然是2.54v）；采樣電阻中電流按照1mA設計，是否采樣電阻電流過小，干擾過大，導致采樣基準被疊加。
這里需要注意，UC3842為峰值電流PWM控制芯片，設計電路一定要考慮斜率補償。
原先設計時斜率補償電阻為10K；并聯此10K電阻，但是卻沒有輸出脈沖，測量3腳信號，發現最低電壓已經超過1V；于是去除并聯10k電阻，并聯10K電阻（斜率補償電阻為20k），紋波補償信號為（0.2V~0.6V）鋸齒波。

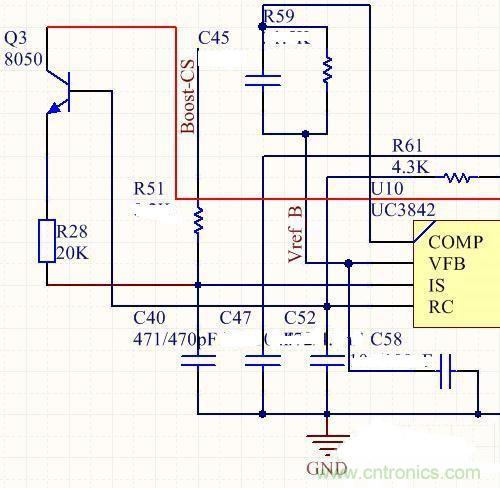

圖2
如圖2所示，再次通電調試，將后加的LC濾波回路去除，電壓從350V下降至90V，輸出電壓正常，并且負載可全過程工作；紋波峰峰值為3~4V。
本篇文章通過分析占空比的問題，來對這種基于UC3842的電路設計進行了分析。對其中的錯誤原因和解決方法都進行了將為詳細的闡述，希望本篇文章能夠解決一些新手設計者所遇到的難題，幫助大家對UC3842相關的電路有進一步的認識。
