【導讀】新手肯定對電源控制芯片在電源調試中起到的作用不是很清楚！本篇文章講解了UC3842在單端反激開關電源中的調試進行了講解，希望新手在閱讀過本文之后能夠?qū)C3842的應用有進一步的了解和認識。
說到優秀的電源控制芯片，UC3842絕對值得一提。無論是新手還是具有一定經驗的人士，都對這款電源管理控制芯片印象頗深。在本篇文章當中，將為大家著重介紹反激開關電源當中的UC3842，對這款芯片在單端反激開關電源中的調試跟蹤進行講解。
為了充分了解反激式開關電源的工作原理，本文中沒有使用那種集成mos管的芯片，而是使用uc38xx芯片自己設計外圍電路，自己來計算變壓器參數，這樣靈活性較大的同時，能更好的看到各個點的波形。方便分析。甚至反饋環路都在一個電路里設計了兩個不同的反饋方式，但需要注意的是，不能同時焊上去。下面先來看看原理圖吧。

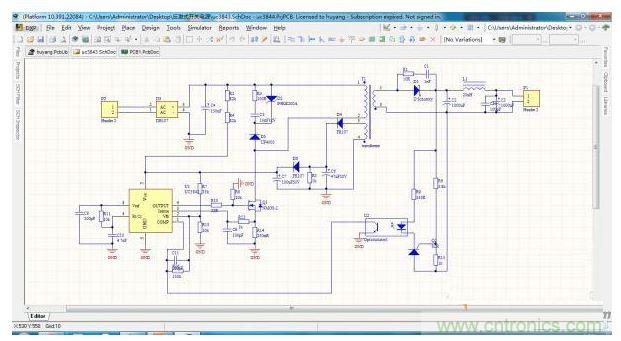

圖1原理圖
如圖1所示，原理圖中既有輔助繞組電壓反饋，又有TL431加光耦。當然這兩部分電路不會同時焊上去，為了以后以后的比實驗。需要說明的是，由于不是做產品，只是為了做實驗，所以板子畫的不是很規則，100*100mm的板子在網上打樣是最便宜的。為了調試方便，特意在在空曠的地方畫了一片洞洞板。

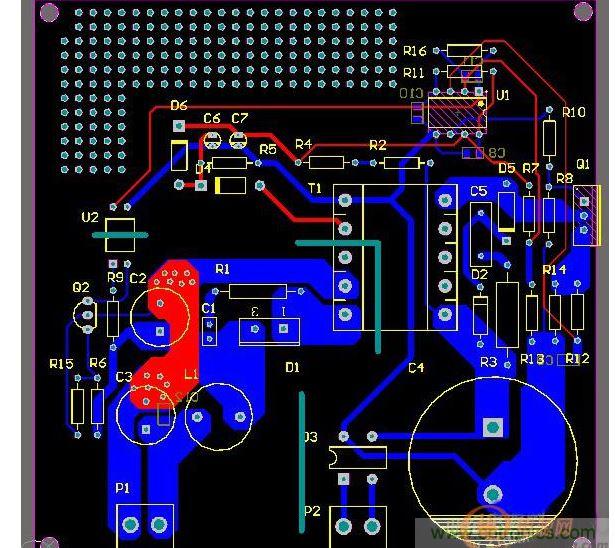

圖2
下面是設計的主要參數，磁性選擇EE28，匝比6：1，初級繞組30圈，線徑0.71mm，主輸出5圈線徑0.5，四股并饒，輔助繞組5圈，線徑0.21，單股。。氣隙，計算為0.44mm，初級電感計算為196uh。墊了四層馬拉膠帶，測得初級電感為210uh，差不多了。初級漏感約7uh。
圖3是變壓器和找的一個電容。
圖3
