【導讀】功率分析儀中有調零和消零（NULL）兩個功能，他們都是用來調整測量值的，用戶往往不知道該如何選擇。他們有什么聯系和區別呢？下面我們來一起認識這兩個功能不同的應用場合。
1、 調零
在使用測量?jī)x器之前，需要進行調零。調零是指令PA8000高精度功率分析儀內部電路中的輸入信號為零，從而提高儀器測量的準確性。調零方式有自動調零和手動調零兩種。調零是指通過PA8000內部電路創造一個輸入信號為零的狀態，并將此刻電平設為零電平的功能。
在如圖1所示測量菜單里，用戶可配置自動調零開關，若開啟自動調零，則在改變測量量程和輸入濾波器后，儀器會自動執行調零；而如果長時間使用同一個測量量程和輸入濾波器，PA8000高精度功率分析儀的零電平就可能因周圍環境的變化而發生改變，這種情況下，須執行手動調零。
提示：
•為了精確測量，建議先讓儀器預熱30分鐘以上后再執行調零。另外，周圍溫度必須穩定在規格范圍內。
•如果測量量程和輸入濾波器保持長時間不變，PA8000周圍環境改變后零電平也會改變。此時，建議執行調零。
圖1 調零設置
2、 消零（NULL）
在儀器接有外部傳感器或測試線時，可以用NULL功能減去偏置電壓，即去除測量信號中的直流分量。請?jiān)跓o(wú)輸入狀態下（電流輸入端子開放，電壓輸入端子短路）執行NULL功能。
當NULL功能設置為ON時，NULL值設為之前測得的Udc和Idc（電壓/電流簡單平均的數值數據）、Speed和Torque（安裝電機卡功能，傳感器的輸入信號為模擬信號時）。如果之前測得的Udc和Idc、Speed和Torque不存在，例如打開電源和NULL功能而沒有執行測量，Udc和Idc將設為“0”。NULL功能的設置如圖2所示。
提示：
•改變量程、外部傳感器比率、濾波器的設置，將自動解除NULL功能。
•如果在保持狀態下執行NULL功能的解除步驟，解除保持或執行單次測量時將自動解除NULL功能，NULL指示燈熄滅。

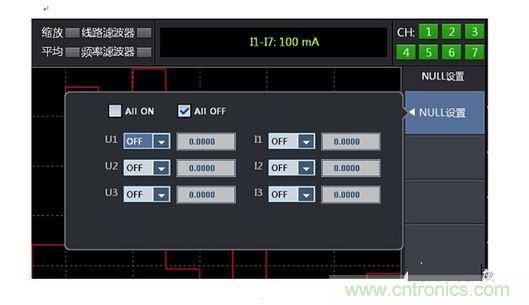

圖2 NULL設置
