本文主要講了一下關于3V-5V電平轉換電路圖，下面一起來學習一下：

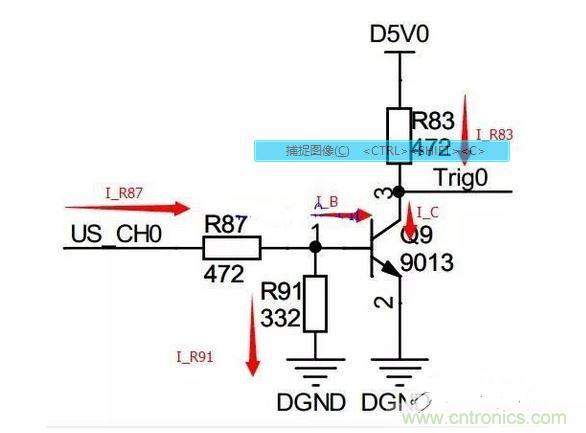

如圖左端接3.3VCMOS電平，可以是STM32、FPGA等的IO口，右端輸出為5V電平，實現3.3V到5V電平的轉換。

現在來分析下各個電阻的作用（抓住的核心思路是三極管的Vbe導通時為恒定值0.7V左右）：

假設沒有R87，則當US_CH0的高電平直接加在三極管的BE上，》0.7V的電壓要到哪里去呢？

假設沒有R91，當US_CH0電平狀態不確定時，默認是要Trig輸出高電平還是低電平呢？因此R91起到固定電平的作用。同時，如果無R91，則 只要輸入》0.7V就導通三極管，門檻電壓太低了，R91有提升門檻電壓的作用（可參見第二小節關于蜂鳴器的分析）。
但是，加了R91又要注意了：R91如果太小，基極電壓近似

只有Vb》0.7V時才能使US_CH0為高電平時導通，上圖的Vb=1.36V

假設沒有R83，當輸入US_CH0為高電平（三極管導通時），D5V0（5V高電平）直接加在三極管的CE級，而三極管的CE，三極管很容易就損壞了。

再進一步分析其工作機理：

當輸入為高電平，三極管導通，輸出鉗制在三極管的Vce，對電路測試結果僅0.1V

當輸入為低電平，三極管不導通，輸出相當于對下一級電路的輸入使用10K電阻進行上拉，實際測試結果為5.0V（空載）

請注意：

對于大電流的負載，上面電路的特性將表現的不那么好，因此這里一直強調——該電路僅適用于10幾mA到幾十mA的負載的電平轉換。
