【導讀】負載開關的應用范圍十分廣泛，因此每個人都以不同的方式使用負載開關也就不足為奇了。數據表可以顯示性能與規格說明，但它不能涵蓋所有應用。也許數據表顯示的性能中輸入電壓為1.2V或1.8V，但設備實際在1.35V下運行，這時該怎么辦？想知道具體應用會產生怎樣的結果嗎？試試WEBENCH工具吧。
在WEBENCH中打開負載開關設計
開始設計前，請點擊TI WEBENCH設計中心的Power Designer Enabled Devices鏈接。從頂部列表中選擇“Load Switch”（負載開關）選項（參見圖 1）。單擊“Create”（創建）按鈕，WEBENCH工具將打開所選擇的負載開關的產品頁面。

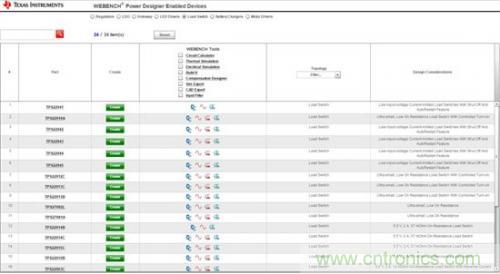

圖1：WEBENCH負載開關設備列表
負載開關WEBENCH功能可通過產品頁面右側的WEBENCH組件實現。圖2顯示了TPS22965負載開關的組件。
圖2：TPS22965產品頁面負載開關組件
使用這個組件時，一些設計參數已輸入該工具中。組件的左側顯示參數名稱，中間供用戶輸入，右側顯示適用于該特定負載開關的數值范圍。單擊“Open Design”（打開設計）按鈕將啟動WEBENCH工具。顯示結果類似于圖3所示。

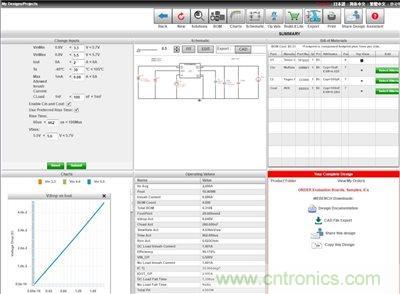

圖3：WEBENCH設計器布局
更改輸入值
左上角是“Change Inputs”（更改輸入值）控制臺，如圖4。
圖4：WEBENCH設計器Change Inputs控制臺
在創建設計后，可通過“Change Inputs”（更改輸入值）控制臺返回并修改設計參數。根據所選負載開關的不同，也會有其他選項和參數可供修改。通過更改這些數值，模擬的設計結果會相應更新，包括設計原理圖、數據圖、運行值等。
設計原理圖
點擊“Schematic”控制臺，設計原理圖將隨之打開。

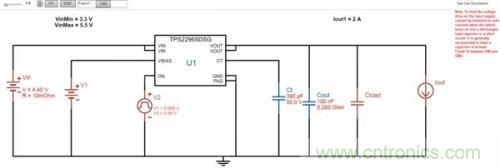

圖5：所創建的WEBENCH設計原理圖
該設計原理圖顯示了所創建的設計，該設計基于輸入的設計參數與負載開關配置。通過查看該電路圖，可以核查負載開關中使用的連接與元件。
運行值
“Operating Values”（運行值）控制臺提供了許多計算值，顯示的是考慮所有輸入的設計參數后設備預計運行情況。圖6為該控制臺實例。

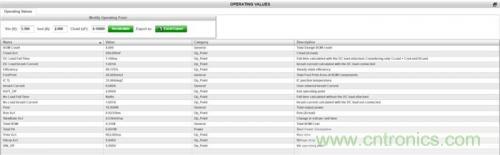

圖6：WEBENCH設計器“Operating Values”（運行值）控制臺
這是WEBENCH設計器工具中最有用的一個控制臺，因為它會告訴你特定應用時負載開關預計運行情況。浪涌電流、上升時間、效率、導通電阻和功率耗散只是眾多計算結果的一部分。若要改變這些數值，只需在“Change Inputs”控制臺中輸入新的設計參數即可。這樣做可以看到更改設計參數會如何改變負載開關的行為。例如，更改輸出電容會影響負載開關的浪涌電流。
在“Power Architect”（電源架構）中添加負載開關
你的應用可能因處理器或FPGA電源軌的不同而具有特定的啟動序列。在使用WEBENCH Power Architect（電源架構）工具設計電源時，可添加負載開關用于電源序列。
獨特的設計可為市場帶來創新與成功。如果您的設計以數據表中沒有列出的方式使用了負載開關，WEBENCH工具可幫助你模擬運行并始終領先一步。
