1.1 兩個關鍵參數和降額曲線

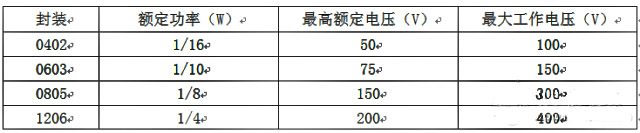

       先來看看某廠家四種常用封裝電阻的參數表。其中表中有兩個值：額定工作電壓和最大工作電壓。　

       額定工作電壓是與功率掛鉤的，計算公式是：

       而最大工作電壓是在額定功率下，該電阻可以承受的最大電壓。但是要注意!看下面這個圖?？梢钥闯鲱~定功率是在最高環境溫度70度的條件下標注的(不同廠家，系列可能有微小區別，在設計之初和問題查找的時候應該核實清楚。)

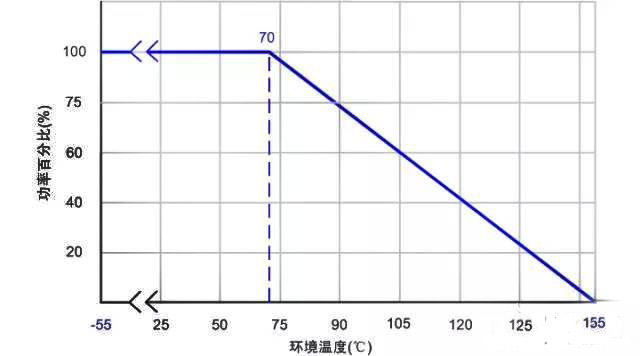

圖1. 電阻溫度降額曲線

電阻在過功率的情況下，一般會出現兩種情況：1、瞬時過功率，電阻外觀基本沒有變化，但是電阻已經開路。2、長時間過功率：電阻溫度極高，其阻值發生變化，如果在惡劣的條件下，就會燒毀開路。

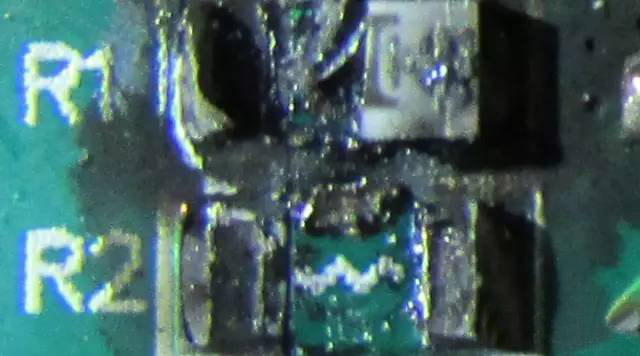

圖2. 瞬間過功率損壞，外觀基本沒變化，其實已經開路

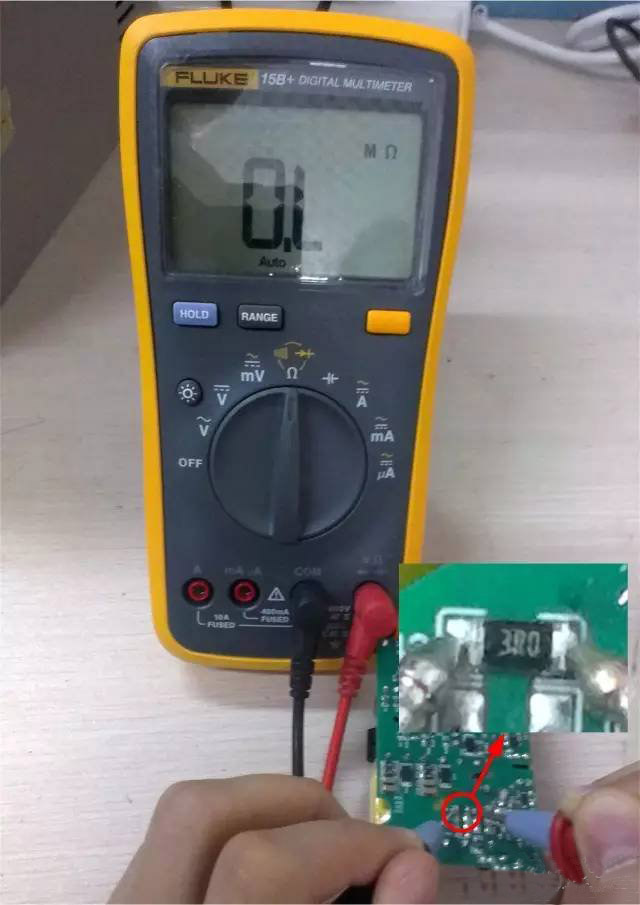

圖3. 長時間過功率，電阻高溫直接碳化燒毀



PCB板布板也有講究

       貼片電阻的另外一種常見的損壞是機械損傷后呈開路狀態，后續導致電路異常（器件外觀有可能正常）。下面是幾個小建議：1、如果是手折板的話（極少使用，無法機器分析，毛刺大），貼片電阻長度方向平行于PCB板邊，零件受的應力??；如果是V-CUT的話，貼片器件長度方向垂直于PCB邊，零件破裂可能性較小。2、元件如果與連接處垂直，到連接處的距離建議要≥4mm，若平行，距離建議要≥1.5mm.3、在成本允許的情況下，適當加厚PCB板厚度，特別是面積比較大的板子。（下面是兩個簡單的示意圖，實際情況請實際分。）

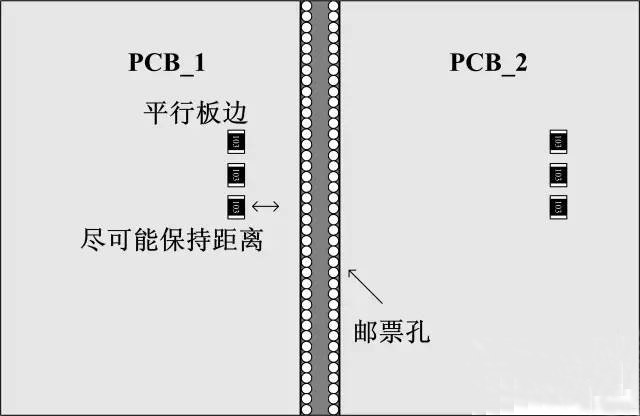

　　圖4. 手折板簡單示意圖

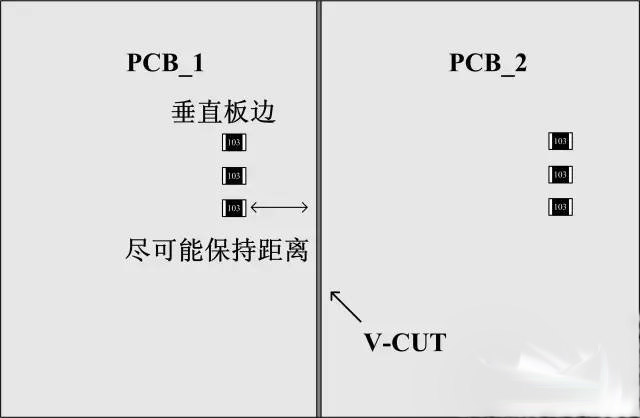

圖5. V-CUT板簡單示意圖

1.2 合理減少種類

下圖是兩顆電極氧化了的貼片電阻(電極表面有點黑)，別看它們現在好好的，一旦電路進入了惡劣的工作狀態(高溫高濕)，電阻就會因為虛焊而使電路工作在不可預測的狀態，繼而損壞。

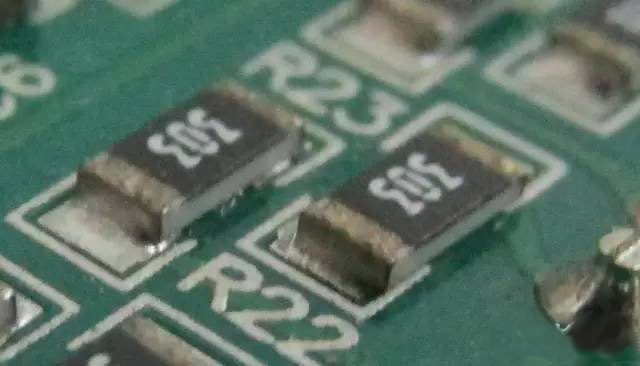

 圖6. 氧化的電阻

       除了要保證采購的電阻在保質期內和倉庫提供合適的保存環境（具體參照實際產品手冊）之外，我們工程師作為使用者，也盡可能減少使用特殊阻值的電阻，以減少這種風險。

       盡管貼片電阻以性能穩定著稱，但是如果我們能在每次使用之初，都不厭其煩的回憶一些細節，就可以盡可能減少概率事故的發生，大大提高產品穩定性。
