評估音箱檔次，聽覺感受是重要的一環，也就是俗稱的音質體驗。提升音質的方式方法很多，比如從電子電路下手提升音頻功放輸出功率，降低失真度；調整頻率響應以補償揚聲器或者腔體某些頻點的不足等等。而分頻是一種提升音質非常有效的方法。因為針對低頻，中頻，或者高頻這種相對頻帶較窄的揚聲器很好做，效果也很好。但20Hz～20kHz音頻全頻帶的揚聲器就較難做得好，或者需要成本很高的材料才能做出效果較好的全頻喇叭。采用2.1聲道組合屬于電子分頻的范疇，是提升音箱音質的一貫做法。便攜式藍牙音箱也一樣，做成移動2.1聲道音箱，也是提升音質效果的一種好辦法。尤其是震撼的低音聽覺體驗是雙聲道或者單喇叭很難比擬的。



深圳市永阜康科技有限公司推出基于CS8611E單芯片移動2.1聲道藍牙音箱解決方案。采用雙節鋰電池串聯8.4V做電源，再加一個升壓芯片CS5036E升壓到12V給CS8611E供電，實現20W+2×10W輸出；而充電采用CS5090E USB 5V輸入兩節鋰電池串聯8.4V充電管理芯片，非常方便。在鋰電池為電源的狀態下提供媲美傳統2.1音箱的聽覺體驗。

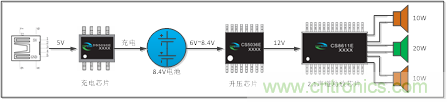

整體功能框圖如下：







一.  設計說明：

此方案是20W+2×10W移動2.1音頻放大升壓充電管理組合參考設計。電源是兩節串聯18650電池，分為三個主要級：



1，采用CS5090升壓型雙節鋰電充電IC，省掉傳統的外接適配器，用一根USB線實現給兩節鋰電充電；



CS5090E是一款USB_5V輸入用于兩節鋰電池串聯8.4V充電管理芯片。內置完整的涓流，恒流，恒壓充電過程。最大的特點是輸入自適應功能，任何大小電流的USB接口都可以正常充電，最大充電電流1.5A。另外，具備各種安全可靠的保護措施以及充電狀態指示，還帶了NTC溫度控制功能。



CS5090E腳位圖以及管腳說明







2，兩節鋰電池串聯8.4V做電源，通過升壓芯片CS5036E升壓到12V給功放IC供電；



CS5036E是一款內置12A,MOS高效DC-DC升壓轉換芯片。外圍極其簡潔，輸入電壓范圍寬3V～12V，效率高達93%以上。限流值外圍可調，方便匹配電池。采用EQA16封裝，具備過溫保護，過壓保護等功能。

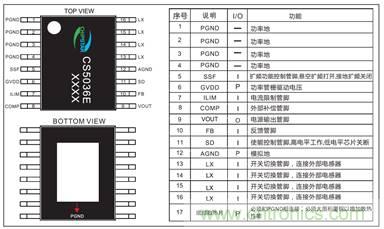

CS5036E腳位圖以及管腳說明





3,音頻功率放大芯片采用CS8611E，在12V電壓提供20W+2×10W功率輸出；



CS8611E是一款2×15W+30W專用2.1聲道D類音頻功率放大器。先進的EMI抑制技術使得在輸出端口采用廉價的磁珠濾波器就可以滿足EMC要求。再加上擴頻工作模式，FM收音機也獲得較理想的收臺效果。另外，高達90%以上的效率使得在播放音樂的時候不需要額外的散熱器。



CS8611E腳位圖以及管腳說明





二.CS5090E+CS5036E+CS8611E+AC6951C整體板原理圖

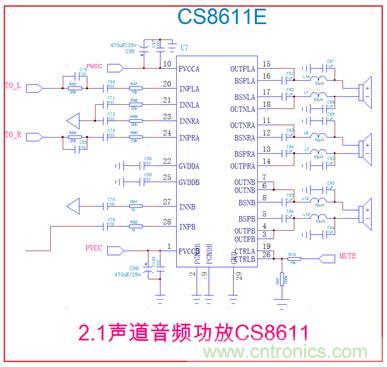

 三.CS8611E _2.1聲道音頻功放部分原理圖





四. CS5090E+CS5036E+CS8611E+AC6951C整體板PCB頂層設計圖





五. CS5090E+CS5036E+CS8611E+AC6951C整體板PCB底層設計圖





六. CS5090E+CS5036E+CS8611E+AC6951C整體板貼片圖





七. CS5090E+CS5036E+CS8611E+AC6951C整體板物料清單

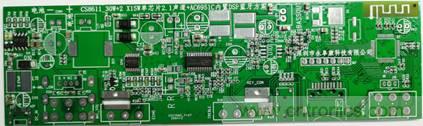

八. CS5090E+CS5036E+CS8611E+AC6951C整體板實物圖
