【導讀】本文介紹一款利用按鈕式數字電位器簡單高效地控制高達20 V電壓的完整解決方案。這款完整的解決方案提供一種可調電源，可用于需要可調電壓輸出的各種應用。圖1顯示具有可變輸出功率的相應開關穩壓器，使用AD5116 數字電位器和具有集成式推挽輸出級的 ADCMP371 比較器。通過添加開關，而不是按鈕，可以使用微控制器來調節電壓。
AD5116具有64個可用的游標位置，端到端電阻容差為±8%。此外，AD5116包含一個EEPROM來存儲游標位置，可通過按鈕手動設置。對于需要固定標準上電電壓的應用，這個功能非常有用。
該電路由電壓 VIN供電，最高可達20 V。AD5116和ADCMP371的電源電壓 VDD 也可由 VIN生成，例如，通過ADP121等穩壓器。

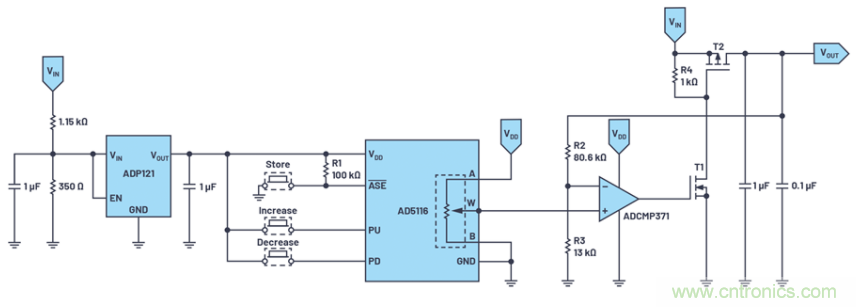

圖1.帶可變輸出、通過按鈕控制的高壓開關穩壓器。
電路工作原理
輸出電壓 VOUT 通過反饋網絡的開關頻率控制。通過分壓器反饋到比較器，然后與數字電位器設置的基準電壓進行比較。如果從 VOUT 獲取的電壓高于基準電壓，比較器輸出切換到低電平，以阻隔NMOS晶體管T1和PMOS晶體管T2，從而降低 VOUT。如果從 VOUT 獲取的電壓低于基準電壓，比較器輸出切換到高電平，兩個晶體管切換到導通狀態（飽和），從而增加 VOUT。通過這種基于比較的功能，晶體管在開啟/關斷模式下以短脈沖工作，使各晶體管保持低損耗。除電位器的輸出電壓外，開關頻率還受 VOUT的負載影響。
隨著數模轉換器(DAC)輸出電壓增高，T2關斷的時間變長，比較器輸出相應增高。比較器輸出提供一系列更高頻率、速度更快的正電源輸出脈沖。如果DAC輸出電壓降低，則情況相反。
經過濾波的VOUT 通過公式1確定。
VW 為電位器抽頭W處的DAC輸出電壓。
AD5116的A抽頭和B抽頭之間的電阻標稱值為5 kΩ，劃分為64級階躍。在量程的較低端，典型游標電阻 RW 降至45 Ω到70 Ω之間。相對于GND的 VW 輸出電壓為：
其中 RWB 為：
● RWB是抽頭W和較低端的GND之間的電阻值。
● RAB 為電位器的總電阻。
● VA為分壓器串頂端的電壓；在本例中，它等于 VDD。
● D為AD5116的RDAC寄存器中二進制代碼的十進制等效值。
AD5116的RDAC 寄存器通過按鈕PD和PU進行控制。默認的上電位置（例如 VOUT = 0 V）可以通過ASE引腳存儲在電位器的EEPROM中。
濾波器輸出：減少紋波
為了獲得平穩的輸出電壓VOUT并減少開關T1和T2導致的紋波，需要使用額外的濾波器電路（參見圖2）。在設計此濾波器時，需考慮AD5116的最大和最小開關頻率，以及其工作電壓范圍。
對于圖2所示的電路，開關頻率范圍約為1.8 Hz至500 Hz。因?yàn)檫@個值相當?shù)停栽诖_定濾波器的截止頻率時，通常需要使用更大的R、L和C值。但是，濾波器的串聯電阻和輸出負載構成了一個分壓器，會降低輸出電壓。所以，在選擇R值時，應選擇相對較低的值。

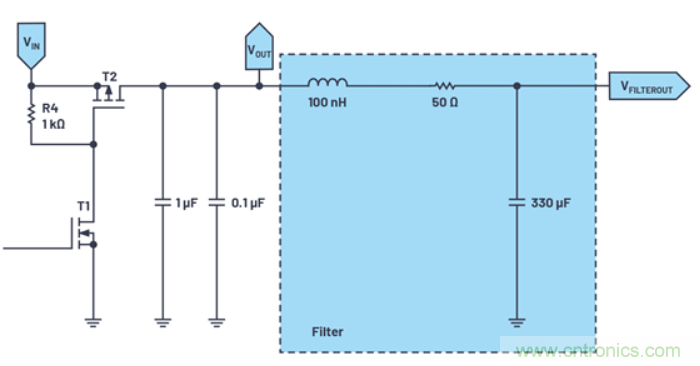

圖2.用于使輸出電壓平穩的濾波器電路。
AD5116
● 標稱電阻容差誤差：±8%（最大值）
● 游標電流：±6 mA
● 可變電阻器模式下的溫度系數：35 ppm/°C
● 低功耗：2.5 μA（最大值，2.7 V，125°C）
● 寬帶寬：4 MHz（5 kΩ選項）
● 上電EEPROM刷新時間：< 50 μs
● 125°C時典型數據保留期：50年
● 100萬寫周期
● 2.3 V至5.5 V電源供電
● 內置自適應去抖器
● 寬工作溫度范圍：-40℃至+125℃
● 2 mm × 2 mm × 0.55 mm、8引腳超薄LFCSP封裝
