【導讀】可再生能源有水能、風能、太陽能、生物質能、潮汐能、地?zé)崮艿取ｏL(fēng)能源于太陽輻射使地球表面受熱不均、導致大氣層中壓力分布不均而使空氣沿水平方向運動所獲得的動能。據估計, 地球上可開發利用的風能約為2*107 MW, 是水能的10倍, 只要利用1%的風能即可滿足全球能源的需求 。
引言
為紀念應對氣候變化《巴黎協定》達成5周年，聯合國及有關國家于12月12日以視頻方式舉行氣候雄心峰會，會上中國提出了：
“到2030年，中國單位國內生產總值二氧化碳排放將比2005年下降65%以上，非化石能源占一次能源消費比重將達到25%左右，森林蓄積量將比2005年增加60億立方米，風電，太陽能發電總裝機容量將達到12億千瓦以上。”
2019年，中國非化石能源占比為15.3%，提前一年完成16年簽署協議的2020年15%的目標。
可再生能源有水能、風能、太陽能、生物質能、潮汐能、地?zé)崮艿取ｏL(fēng)能源于太陽輻射使地球表面受熱不均、導致大氣層中壓力分布不均而使空氣沿水平方向運動所獲得的動能。據估計, 地球上可開發利用的風能約為2*107 MW, 是水能的10倍, 只要利用1%的風能即可滿足全球能源的需求 。截至2019年底，中國風電裝機2.1億千瓦，風電發電量4057億千瓦時，占國內發電量的5.5%。新能源發展目標對于光伏、風力等新能源行業是一劑強心針。

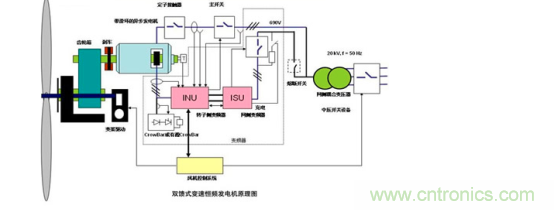

風電場是風力發電的核心部分，風電場的電氣部分由一次部分和二次部分共同組成。風電場電氣一次系統可以分為四個主要部分：風電機組、集電系統、升壓站及廠用電系統。風電場的主流風力發電機本身輸出電壓為690V，經過箱式升壓變壓器將電壓升高到10kV或35kV，在經過主變升壓至110kV或220kV，再通過高壓架空線并網。
風電行業制造商需求交流電源具備AC 690Vrms輸出及豐富的可編程功能，以完成風力發電機輸出模擬。市面上的交流程控電源大多數在AC 300Vrms左右，很難滿足測試需求。
IT7800系列大功率可編程交/直電源電壓可達350/500 VL-N，可選擇單相、三相、反相等不同輸出模式，模擬三相不平衡、三相諧波不平衡、缺相測試、相序接反等多種測試。通過反相模式可以提供高達AC700/1000Vrms相電壓的倍增電壓輸出，無需串聯即可覆蓋風力發電、煤礦等多種高壓測試需求。

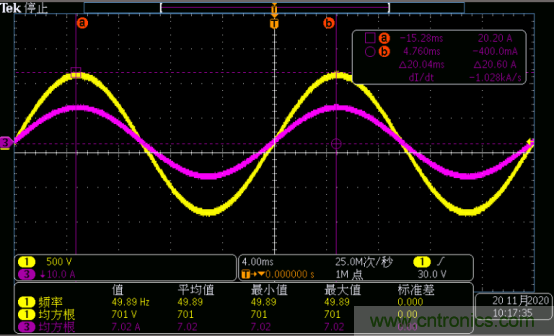

圖1 IT7800實測700Vrms輸出波形圖

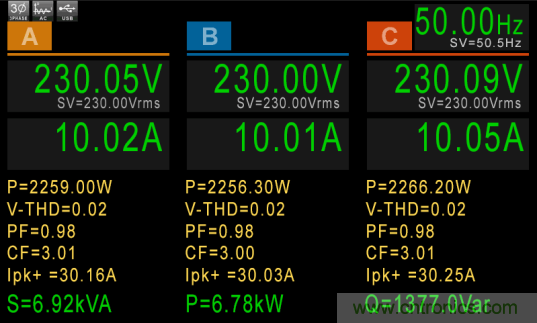

圖2 IT7800三相模式輸出量測界面示意圖
IT7800系列具有3U/15kVA超高功率密度，功率最大可擴展至960kVA的大容量交直流輸出，輸出頻率達2400Hz，還具有50次諧波模擬和分析功能，單機可同時測試1~3個待測物。可模擬任意波形輸出，支持CSV文件導入波形，同時具有交流測量及分析功能，可廣泛應用于分布式能源、智能電網、新能源等多個領域的產品研發、生產、質檢等不同階段。
