電機連接電源時會運轉，斷開電源時會停止運轉



首先來看使有刷直流電機只沿一個方向旋轉和停止的情況。只要將電源與有刷直流電機相連，電機就會旋轉，如果斷開電源，則電機在空轉后停止運轉。但是，只是這樣是很不方便的，因此出現了在連接到電機的電源線之間插入機械開關來手動開/關的電路。圖1的左側就表示這種電路。

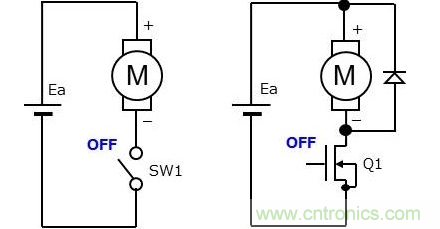

圖1：有刷直流電機開關的導通和關斷電路示例



如果要將這種電路升級為電子電路，則可以用晶體管替換掉開關（SW1）。圖1的右側即為替換示例，該晶體管是Nch MOSFET。這樣，就可以通過向MOSFET Q1的柵極施加電壓來導通和關斷MOSFET，并以同樣的方式使有刷直流電機旋轉或停止。



雖然簡單，但有一些注意事項



這里還有一些需要注意的地方。無論哪種電路，在斷開開關的瞬間，電機的線圈都會試圖保持電流流動，從而產生高電壓（反電動勢）。尤其是使用了晶體管時，如果晶體管被施加了超過最大額定值的電壓，則晶體管將劣化或損壞。因此，必須抑制這種電壓。為此，如電路圖所示，需要將二極管并聯連接至電機。這樣，電路看起來有點像電子電路了。



開關插入在（+）側或（-）側均可



如上所述，通過使用一個開關，可以實現本文開頭提到的“使電機沿一個方向旋轉和停止”。在這種情況下，開關既可以位于電源的（+）側也可以位于（-）側。兩種情況的示例如圖2所示。在使用MOSFET的示例中，為了能夠易于驅動（開/關）晶體管，在（+）側使用了Pch MOSFET，在（-）側使用了Nch MOSFET。

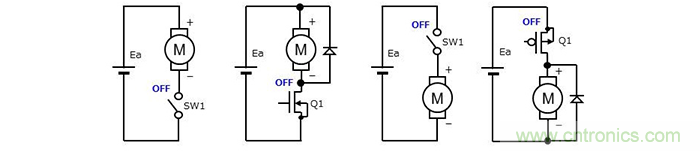

圖2：驅動有刷直流電機的單開關電路示例

從左側起分別是：（-）側使用開關，（-）側使用Nch MOSFET，

（+）側使用開關，（+）側使用Pch MOSFET



如前所述，無論將開關插入電源的哪一側，在關斷電源的瞬間，電機的電感（線圈）都會試圖保持電流流動，（-）側開關會導致電機的（-）端子側的電壓波動到（-）側電壓以下（通常為GND電位以下），（+）側開關會導致電機的（+）端子側的電壓波動到（+）側電壓（電源電壓）以上。也就是說，關斷時產生的電壓會高于電源電壓值。因此，如電路圖所示，無論在哪種情況下，都需要通過與電機并聯連接二極管，由二極管的正向電壓來抑制（鉗制）所產生的反電動勢。



這種電路配置僅需要一個晶體管，簡單易行，但是存在幾個課題：電機只能沿一個方向旋轉；電機在關閉時會空轉后再停止，到完全停止需要時間；需要安裝用來鉗制反電動勢的二極管。



有刷直流電機還有一種H橋驅動方法，這種方法可以選擇有刷直流電機的旋轉方向，并可以提供停止時制動等功能。此外，有刷直流電機還有一種可以控制轉速的PWM驅動方法（單開關驅動或H橋驅動均可使用）。有關這些方法的詳情，請點擊這里參閱Tech Web Motor“基礎知識”中的介紹。
