USB Type-C 規范定義了四對電源引腳用于供電，以及兩個 CC 引腳用于檢測設備狀態。它定義了兩個潛在電源：VBUS 和 VCONN。 VCONN 引腳沒有特別的規格，因為其電壓總是在 3V 和 5V 之間；但 VBUS 的電壓范圍較寬，必須符合不同的協議，如 USB PD。在 USB PD 協議下，VBUS 電壓可高達 20V。為了在電壓激增時保護連接的設備，USB Type-C 電纜和連接器規范要求連接到 VBUS 的引腳要能夠承受高達 21V 的電壓。



對有帶電標記的 USB 電纜，VCONN 和 VBUS 都可以提供電源。如果 VCONN 可用而且能被檢測到，則連接的設備由 VCONN 供電。如果移除了VCONN，則設備由 VBUS 供電。為了監測這兩種電源路徑的可用性，系統需要一個 O 型環路來檢測電源變化。圖 1 顯示了一個傳統的 O 型環路。該電路有四個 I/O 引腳、兩個電源輸入引腳（VIN1 和 VIN2）、一個輸出電源引腳（VOUT）和一個選擇引腳（SEL）。當 SEL 引腳接收到信號時，內部邏輯控制器會產生兩個控制信號來選擇來自VIN1 或 VIN2 的電源路徑。

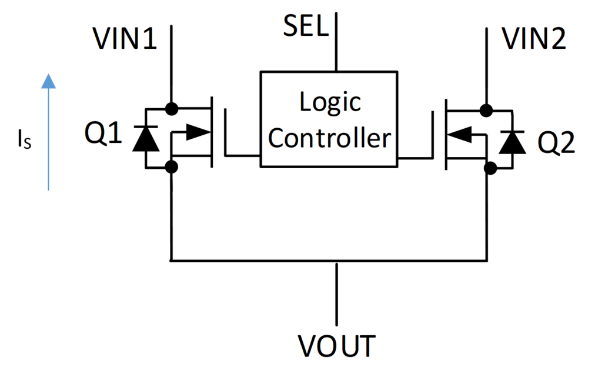

圖1: O型環路



我們舉例說明USB Type-C 電纜的一種應用，將VBUS 連接到 VIN2，VCONN 連接到 VIN1。當 Q2 導通而Q1 關斷時，在VIN2 到 VIN1 之間會因MOSFET 體二極管產生電流 (IS)。在這種設置下，VBUS 電壓可能高達 20V，這意味著任何連接到 VIN1 的設備都可能被損壞。



要解決這個問題，應采用四個 MOSFET（兩條路徑各有一對背對背 MOSFET ）來實現最佳 O型環路（參見圖 2）。該電路使用兩個 MOSFET 作為一個開關。由于這兩個 MOSFET 的體二極管方向相反，因此無論哪一個開關（開關 1 或開關 2）導通或關斷，都不會產生漏電流。



使用四個 N 溝道 MOSFET（Q1、Q2、Q3 和 Q4）創建兩個開關，并構建一個 O 型環路，可以實現兩個電源引腳（VIN1 和 VIN2）的快速瞬變，同時可以通過 SEL 引腳選擇電源路徑。



圖2: 集成背對背MOSFET的O型環路



MPS 的MP5461就是一款將這種類型的 O型環路集成到其設計中的變換器，它在測試時表現優異（參見圖 3 和圖 4）。當 SEL 引腳從低電平切換到高電平，且電源引腳從 VIN1 切換到 VIN2 時，VOUT均保持出色的輸出電壓穩定性，不會出現高浪涌電流或電壓過沖。當電源引腳從 VIN2 切換到 VIN1 時，表現亦是如此。

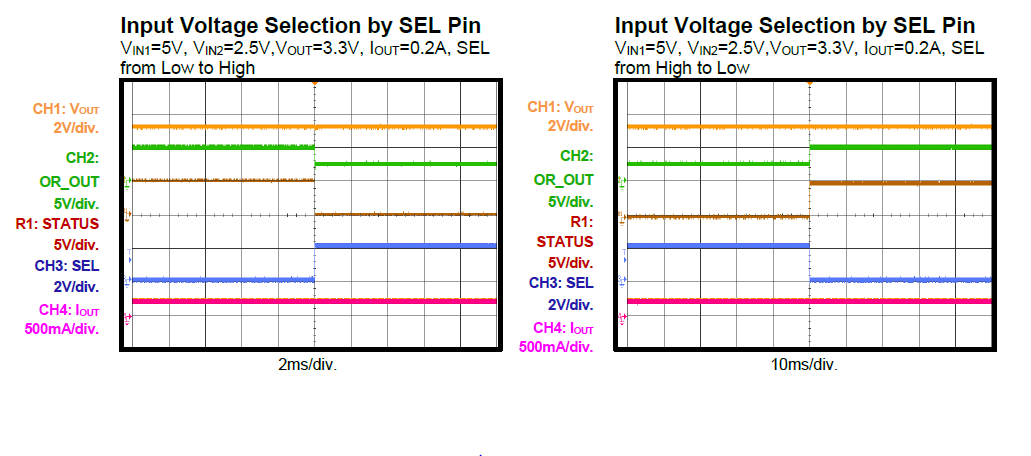

圖 3：電源從 VIN1 切換到 VIN2-圖 4：電源從 VIN2 切換到 VIN1



USB Type-C 電纜和連接器規范明確定義，由VCONN 供電的設備以及大多數具有帶電標記的IC都需要3.3V 或 5V電壓。為確保穩定的輸出，無論輸入電壓高于、等于還是低于輸出電壓，都需要使用升降壓（Buck-Boost）電路來處理。采用四個 MOSFET 構建升降壓（Buck-Boost）電路可提供更快的瞬態響應和高效率。為了平衡空間與效率要求，可以采用兩個P 溝道MOSFET 和兩個N溝道 MOSFET 來構建升降壓（Buck-Boost）電路。



USB Type-C 電纜和連接器規范為 USB Type-C 電纜提供的參考設計，其電子設計空間有限。在較小空間內進行設計的最有效方法是利用高度集成的電源解決方案。



而MP5461 就提供了一種高效且節省空間的電源解決方案，可以滿足以上建議條件。其集成O型環路由總共八個 MOSFET提供支持，其中包含四個 N 溝道 MOSFET ，以及由兩個 P 溝道 MOSFET 和兩個 N 溝道 MOSFET 構成的升降壓（Buck-Boost）電路（見圖 5）。

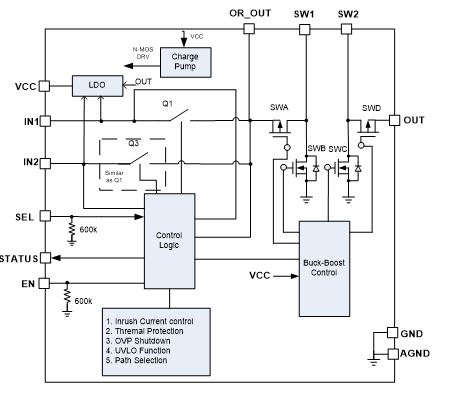

圖5: MP5461功能框圖



該器件還提供電源路徑管理和多種保護功能，包括反向電流保護、過壓保護 (OVP)、過流保護 (OCP)、過熱關斷和欠壓鎖定 (UVLO)保護。 它采用超小尺寸 1.4mmx1.8mm CSP 封裝，可實現高達 93.8% 的效率（見圖 6）。

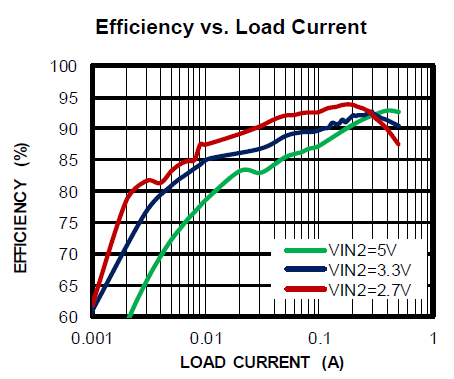

圖6: MP5461的效率與負載電流



結論



USB Type-C 電纜和連接器盡管體積小巧，但卻用途廣泛且功能強大，它提供兩個源極（VCONN 和 VBUS）并具有寬電壓范圍。為實現精巧、緊湊的設計，可靠地處理并監測USB Type-C 電壓，強烈建議采用帶 O 型環路和升降壓（Buck-Boost）電路的集成電源設備。帶集成 O 型環路和升降壓（Buck-Boost）電路的電路拓撲也同時適用于多輸入電源應用，例如帶 USB 和電池輸入源（例如鋰離子電池輸入）的應用。其理想解決方案不僅能夠有效處理兩種電壓，而且還能將 O 型環路和升降壓（Buck-Boost）電路集成到單個器件中，以最大限度地減少占板空間和BOM 成本。具有高集成度和內置保護功能的MP5416 是具有差異化的電源設備，適用于帶 USB Type-C 輸入的配件產品，例如 USB Type-C 數字 AV 多端口適配器和 USB Type-C 轉 HDMI 適配器。

來源：MPS
