【導讀】標準是好的，但有時您需要更多。例如USB Type-C就是這樣一個例子；USB Type-C旨在創建一個用于高速數據傳輸和電力傳輸?shù)臉?biāo)準接口，僅需一根電纜，取代需要多根電纜的需求。
標準是好的，但有時您需要更多。例如USB Type-C就是這樣一個例子；USB Type-C旨在創建一個用于高速數據傳輸和電力傳輸?shù)臉?biāo)準接口，僅需一根電纜，取代需要多根電纜的需求。這很有意義，部分原因在于電子設備制造商不愿為他們付運的每一臺設備提供電纜，還因為消費者正在處理大量被閑置在抽屜、櫥柜和臺式機上的“備用”電纜。
但是，對一個規范進行標準化并不意味著所有設備的創建都是相同的。支持USB 3.x 供電的協議還使供應商能使用所謂的供應商定義消息模式(VDM)通過配置通道(Configuration Channel，CC)與設備通信。使用VDM，供應商可以交換不止USB 3.0供電規范所定義的信息。它可以用于各種事情，但也意味著制造商可以直接與他們自己的設備通信。這種設備作為任何其他設備上的標準出現，但給客戶帶來了附加價值，如使用專門為其手機設計的壁式適配器的客戶。

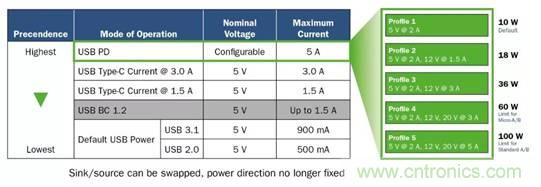

圖1：USB Type-C電源配置選項
接入VDM用于USB控制器中，并將進一步增加USB Type-C連接的吸引力，實現諸如更快的充電或?qū)⒃O(shè)備進入備用或輔助模式等功能，以能夠重復使用某些連接來接受非USB協議。
這些特性將為USB創建新的應用，特別是在供電方面。繼續驅動超低功耗處理意味著可以用更少的功率完成更多的工作，并且由于USB連接的總功率現可達100 W (圖1)，這開啟了各種各樣的可能性。但要實現這一潛力，需要一個能夠?qū)崿F(xiàn)預算的USB控制器。
Part 1、快速充電
供電規范與現有的電池充電規范一起工作，但在使用VDM時帶來了額外的好處。 值得一提的是，它支持高通的快速充電功能，基于選擇Snapdragon處理器，從而提供更高的功率，為智能手機提供更快的充電周期。其他制造商也可獲批使用這項技術。目前正使用的幾種充電協議，如摩托羅拉的TurboPower充電技術、聯發科的Pump Express和三星的自適應快速充電技術。
當不使用兼容的電源適配器時，智能手機將默認為較低的功率設置，但當它與制造商自己的/批準的充電器一起使用時，用戶將得以更快的充電。雖然不同制造商的規格不同，但USB 3.1PD規范在5V到12V之間能提供高達27W的功率。
為了幫助消費者選擇合適的方案，USB開發者論壇(USB IF)已將USB充電器規范和Logo程序擴展到包括USB快速充電器。本程序 的充電器支持USB PD 3.0規范的可編程電源(PPS)特性。
PD的部分吸引力在于它支持通過USB供電的設備與電源進行協商，只提供所需的電量。這包括比默認設置需要更少功率的設備，將意味著電源可以為更多的設備提供電力，在設備之間共享電源，和為設備提供的不止是電力。例如，顯示器可以為筆記本電腦及外部硬盤提供電源和通信通道，從而支持筆記本通過顯示器訪問硬盤驅動。
Part 2、移動電源
USB接口提供的電池充電功能無處不在，多年來一直為移動電源制造商所用。雖然移動電源提供了一種方便的方式，在遠離插座的情況下獲取額外的電能，但從電池充電向電力傳輸?shù)霓D(zhuǎn)變將需要新一代的移動電源。支持PD提供的可變功率引入了一定程度的復雜性，與通常使用簡單的通用電源管理IC或調節器的現有的移動電源設計不兼容。
為了支持PD的所有功能，包括使用VDM的快速充電，移動電源制造商將需要轉向設計一個智能控制器來提供通過USB PD提供的功能。例如安森美半導體的LC709501F。這高度集成的基于Flash的可配置設備匯集了所需的所有功能，通過多個USB接口管理鋰離子電池提供的電源。圖2所示為一個典型的應用示例。
圖2：使用LC709501F的典型移動電源應用
通過安森美半導體開發的固件，配置也可擴展到使用VDM模式，因此制造商可增加額外的價值，如實施快速充電技術。
它直接驅動外部MOSFET以提供可擴展的電源，而它的開關控制器產生所需的電壓，從5V到12V。通過選擇合適的外部MOSFET，可支持所有的PD特性，包括快速充電3.0高壓專用充電端口(HVDCP)A類。Buck/Boost拓撲使移動電源具有USB Type-C 雙角色端口(DRP)和USB BC1.2，并且還包括電池狀態特性，能使用四個LED來表示電池電量。利用USB 3.x的特性，智能手機應用程序可提供更多關于移動電源的信息，如充電狀態、充電周期和充放電時間等。
安森美半導體提供評估板以幫助制造商設計導入LC709501F和選擇 合適的固件。例如，F(xiàn)W02支持一個Micro-B輸入，在兩個通道上支持Type-A輸出，快速充電3.0 HVDCP，Boost自動啟動和外部Boost IC用于進一步的功率輸出，而FW05支持帶有DRP和Type-A輸出的Type-C，就像我們用作Boost自動啟動和外部升壓的IC一樣。更多的固件版本正在開發中，以支持其他配置。圖3是FW05提供的功能圖示。
圖3：LC709501F FW05提供的特性圖示
通過直接支持四個LED顯示電池電量，制造商無需增加一個額外的微控制器，節省了物料單(BoM)成本和降低設計復雜性。評估板(器件型號LC709501EVA05GEV)實施FW05并支持四種模式，如圖4所示。

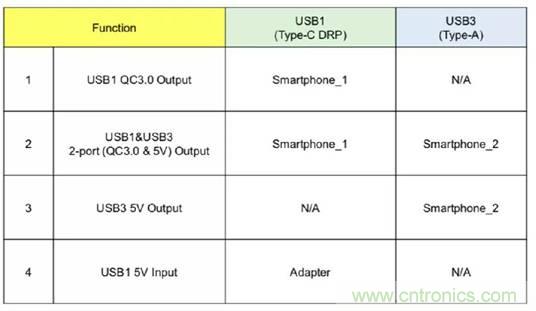

圖4：FW05的4種模式
Part 3、一種新的控制器
USB Type-C和PD的引入將為消費者和制造商帶來巨大的好處，但因為開發人員需要學習如何接入新特性，以及對工程團隊提出的要求，將需要一段時間來調整。
開發一個移動電源，完全支持PD，包括多個輸出和快速充電，將需要一種新的控制器，以USB 3.x為 而開發。LC709501F是一系列設備的一部分，以使USB PD更簡單、更易于開發人員接入，而且它提供難以超越的集成度。它的靜態電流超低，僅15?A，加上不需要額外的微控制器的特性，說明它可提供所有這些功能，同時消耗 少的電池電量。
通過供應商定義消息模式配置控制器的能力是相對于功能較少的控制器的另一個優勢，使制造商能夠差異化他們的產品，同時仍然完全符合USB IF規范。
