【導讀】高功率密度電源不僅能夠提供更大的輸出功率，還能在體積和重量上做到最小化，這對于許多應用領域來說至關重要，比如數據中心、電動汽車、航空航天等。本文將探討實現高功率密度電源方案時需要考慮的設計要點，并推薦安全穩定且高效的數字電源方案及主控芯片。
高功率密度電源不僅能夠提供更大的輸出功率，還能在體積和重量上做到最小化，這對于許多應用領域來說至關重要，比如數據中心、電動汽車、航空航天等。本文將探討實現高功率密度電源方案時需要考慮的設計要點，并推薦安全穩定且高效的數字電源方案及主控芯片。
掃碼可申請免費樣片以及獲取產品技術規格書
1. 效率優化
2. 熱管理
3. 材料與封裝技術
4. 功率因數校正(PFC)
恩智浦1000W 數字電源方案
方案簡介：
方案為基于NXP MC56F82748VLH 開發的高集成度數字電源解決方案，實現全數字化電源供應器。NXP MC56F82748VLH是一款數字電源控制器，它提供了很強的適應性與靈活性，具備直接監視、處理并適應系統條件的能力， 能夠滿足幾乎任何電源要求。
方案優勢：
①電源應用 : 1000W 伺服電源供應器 ( 全數字控制 )
②電源一次側 ( AC to DC ) : Inter-Leave PFC ( 控制芯片: NXP MC56F82748VLH )
③電源二次側 ( DC to DC ) : Full-Bridge LLC ( 控制芯片: NXP MC56F82748VLH )
④外觀尺寸: 300mm × 105mm × 40mm (1U)
方案規格：
①輸入電壓 : 交流電 90V to 264V
②輸入交流電頻率 : 47 Hz to 63 Hz
③最大輸出功率 : 1000W
④輸出電壓 : 單組 DC 12V
⑤PFC 切換頻率 : 100 kHz
⑥D(zhuǎn)C-DC 切換頻率 : 50 kHz to 250 kHz
⑦符合 80+ 金牌效率
⑧保護：OVP / OCP / CBC
⑨PF > 0.99 (400W～1000W)
極海移動電源控制板應用方案
方案簡介：

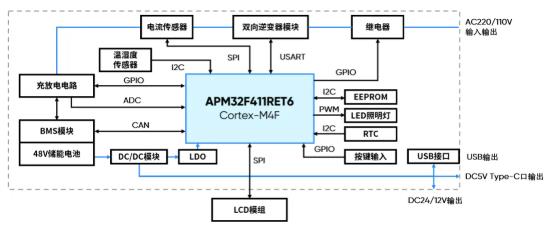

該方案為3.6KW移動電源控制板，電池電芯為磷酸鐵鋰，采用內置雙向逆變器模塊，在小體積、高功率密度情況下，實現220V輸入/輸出、充電/用電雙工作模式，主控IC為極海APM32F411，主頻120MHz，可滿足同時與BMS系統、雙向逆變器模塊以及顯示模塊通信的需求。
方案特點：
電池最大容量2048Wh，循環次數4000次；
充電模式：支持220-240V交流電、500W車載充電、1000W（Max）太陽能板充電；
輸出模式：220V/2400W，AC輸出220-240V，最大10A；
支持USB輸出，USB-A口最高18W，Type-C最高100W；
支持車充輸出12.6V/126W，DC5521最高12.6V/38W。
小華3kW 兩相交錯全橋LLC方案（參考設計）
方案簡介：
交錯式LLC電源拓?fù)淠艽蠓冉档蚅LC輸出電流紋波，可以減少輸出側濾波電容，從而減少系統體積；擴大單相LLC變換器的輸出功率容量，相比直接并聯，多相交錯后相間易于均流；輕負載時還可以以單相全橋模式工作。所以已經廣泛應用在中大功率工業領域。小華HC32F334專用數字電源控制器結合了交錯LLC的發波時序和保護需求，完全自主開發設計，支持12路130ps高精度HRPWM。
方案特色：
輸入電壓：DC 380-420V
輸出電壓：DC 48V
功率：3000W
峰值效率：97%
諧振頻率：132K
兩相均流度：＞95%
輸出紋波：＜1%
應用場景：
AC/DC、DC/DC數字電源應用，如通信與服務器電源、磚塊電源、微逆、充電樁DC/DC等。
