【導讀】ADI推出全新的 RF DAC 支持多達158個CATV 載波，并集成可選的2x插值濾波器，以?xún)杀兜乃俾矢咝嵘?DAC 的更新率，減少輸出濾波的復雜性。AD9129的Mix-Mode超奈奎斯特頻率操作可在第2和第3奈奎斯特區重構頻譜純凈的RF載波，消除混頻階段，同時依然保持高達4.2 GHz 的范圍。
Analog Devices, Inc.，全球領先的高性能信號處理技術解決方案供應商及數據轉換器市場份額領先者，最近發布了兩款 RF（射頻）DAC AD9129和 AD9119，可通過單個 DAC 端口合成整個下游（發射）電纜頻譜。單通道14位AD9129和11位AD9119 RF DAC 支持高達2.8 GSPS的數據速率，允許有線電視運營商減少CATV (CMTS) 基礎設施設備的總系統功耗和元器件數目，從而簡化系統設計并降低總物料成本。

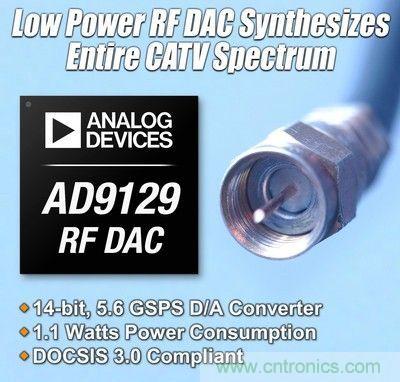

圖題：ADI推出兩款DOCIS 3.0兼容型RF DAC
ADI 公司高速 DAC 部門的營銷經理 Carlton Lane 表示：“AD9129 RF DAC 利用 ADI 的四開關專利架構，合成完整的直流至1.4 GHz 基帶輸出頻譜，這將大幅簡化并改進下游 DOCSIS 3.0兼容型發射器設計。這款 DAC 全新的性能水平和功能可讓電纜基礎設施設備制造商部署尺寸更小、僅三分之一功耗的完整下游信號鏈，并且使用的信號鏈元器件數目更少。這些都是當今 CMTS 服務環境下重要的設計考慮因素。”
AD9129 RF DAC 具有業界領先的直接 RF 頻率合成性能，整個輸出頻譜的輸出損耗最小。該器件還支持雙沿時鐘操作，配置為混合模式或2x插值模式時，能有效提升轉換器更新速率至5.6 GSPS。它的高動態范圍和寬帶寬特性可產生高達4.2 GHz 的多載波。該器件在全速2.8 GSPS DAC 更新速率下的功耗僅為1.1 W。
AD9129集成雙端口、源同步 LVDS（低壓差分信號）接口，簡化了與主機 FPGA 或 ASIC 的數據接口。片內 DLL（延遲鎖定環）優化不同時鐘域之間的時序，同時 SPI（串行外設接口）用于配置 AD9129并監控回讀寄存器的狀態。
AD9129/19單通道DAC的特性和優勢：
DAC 更新速率高達5.6 GSPS
直接RF頻率合成（2.8 GSPS數據速率）
直流至1.4 GHz（基帶模式）
直流至1.0 GHz（2X插值模式）
1.4至4.2 GHz（混合模式）
1至158個DOCSIS 3.0載波：8 QAM載波ACLR = > 69 dBc
可旁通的2x插值濾波器
單/多載波IF或RF頻率合成
低功耗：1.1 W（2.8 GSPS）；1.3 W（5.6 GSPS）

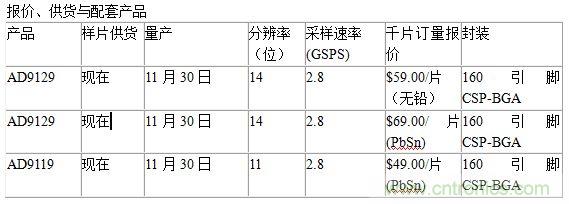

ADI 的其他 AD9129 RF DAC 補充器件包括 ADF4351寬帶 PLL（鎖相環），用作 DAC 時鐘，以及 ADCLK925低抖動時鐘緩沖器。
