    你的位置:首頁 > RF/微波 > 正文

    簡易DIY:自制可調幅短波的音頻發射器

    發布時間:2014-01-08 責任編輯:sherryyu

    【導讀】本著DIY精神,分享給大伙一個自制的調幅短波的音頻發射器,這個發射器可實現功率可調,發射音頻,效果還是很不錯的,當然無法和短波電臺相媲美了。不過該音頻發射器DIY方案沒用到電感,且電容也很少用,少用這些大伙應該明白少了很多麻煩,也降低了制作難度,但是效果不會很差,大家可以來參考提意見。

    這里發揚DIY精神,分享一個自制的條幅短波的音頻發射器給大家。本發射器,功率可調,發射音頻,發射頻率為晶振頻率,我用的20.945MHZ,配合收音機使用挺好。

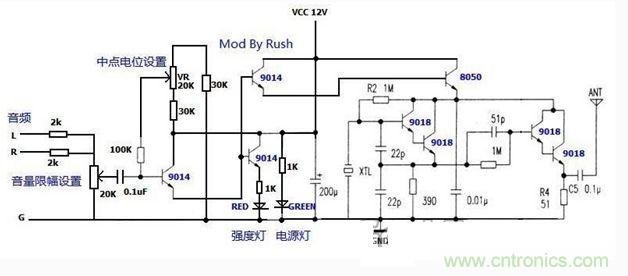

    DIY音頻發射器的電路原理圖:

    DIY音頻發射器的電路原理圖

    這個電路實現了功率可調,也就是調幅,那個LED是功率指示,本電路一個電感都沒用,少用電容,降低了制作難度,效果還算可以吧······當然不能和短波電臺相媲美······

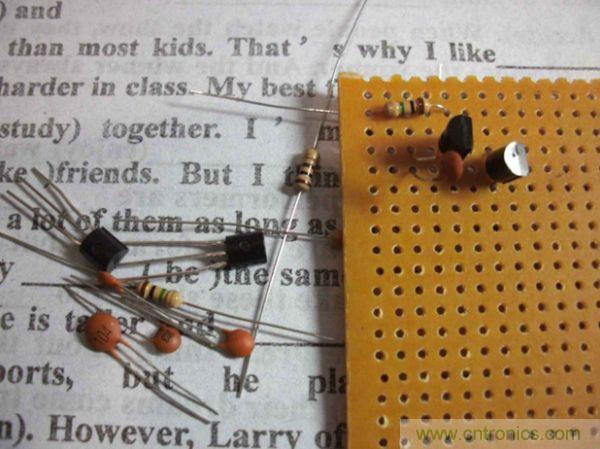

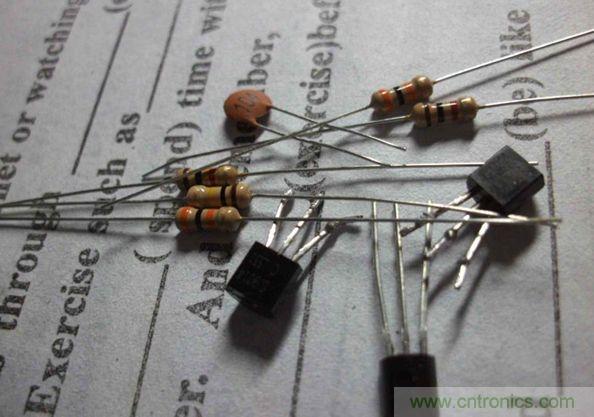

    DIY音頻發射器所需原件:

    DIY音頻發射器所需原件
    [page]

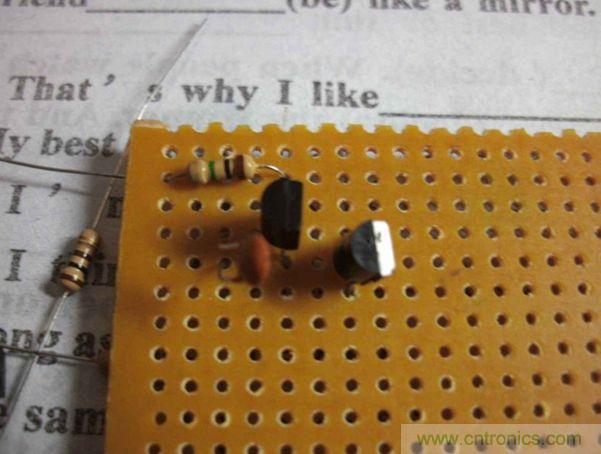

    DIY音頻發射器元件排好位置:

    DIY音頻發射器元件排好位置

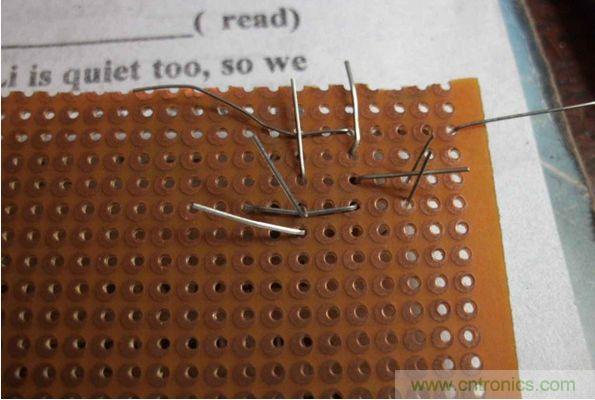

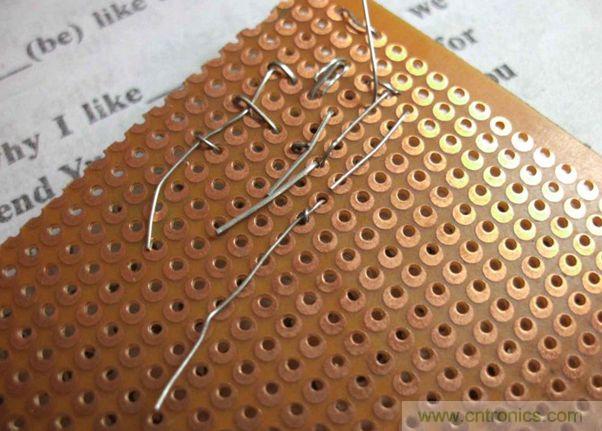

    反面:

    反面

    反面
    [page]

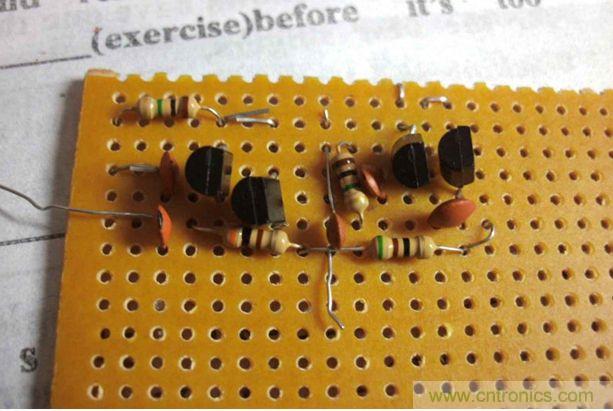

    排完了:

    排完了

    DIY音頻發射器的焊接

    DIY音頻發射器的焊接

    [page]

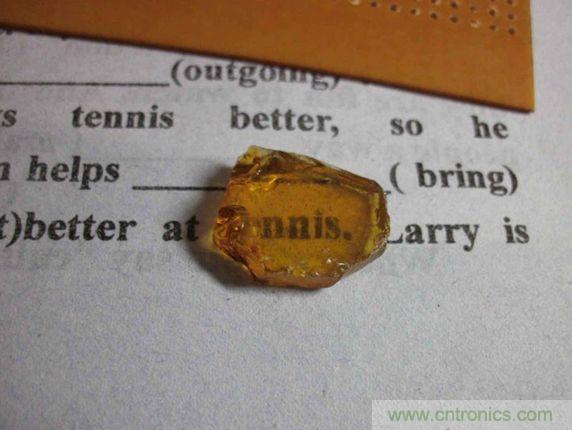

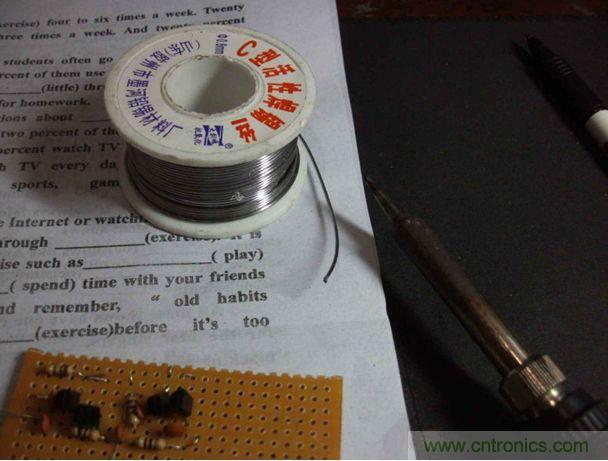

    松香:

    DIY音頻發射器的焊接


    焊接上:

    焊接上

    [page]

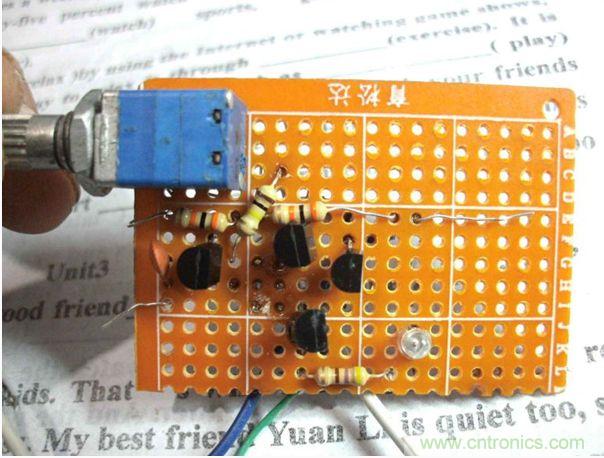

    DIY音頻發射器的電源音頻部分:

    DIY音頻發射器的電源音頻部分

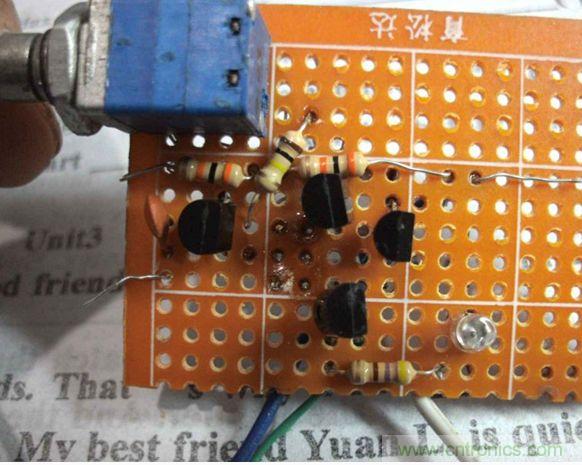

    焊接好:

    焊接好:

    焊接好:
    [page]

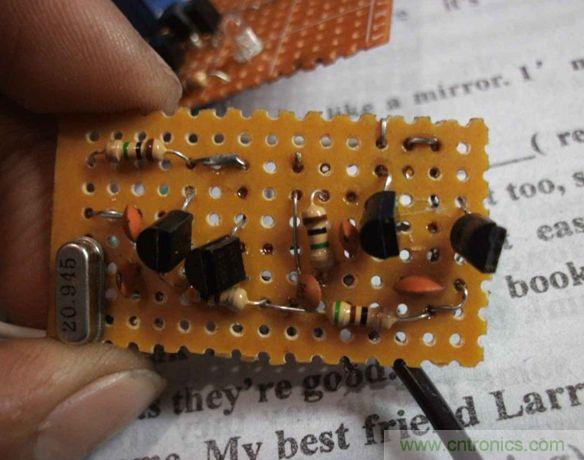

    DIY音頻發射器的發射部分:

    DIY音頻發射器的發射部分

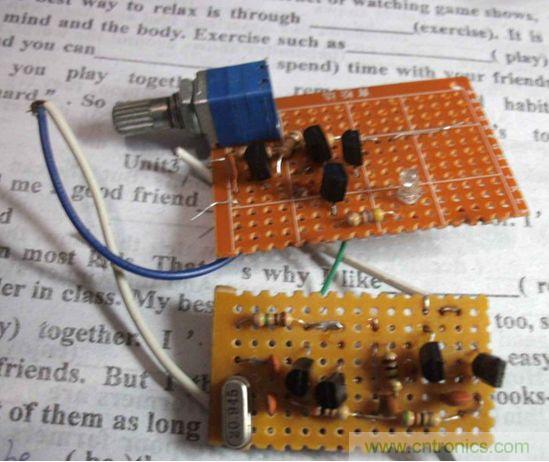

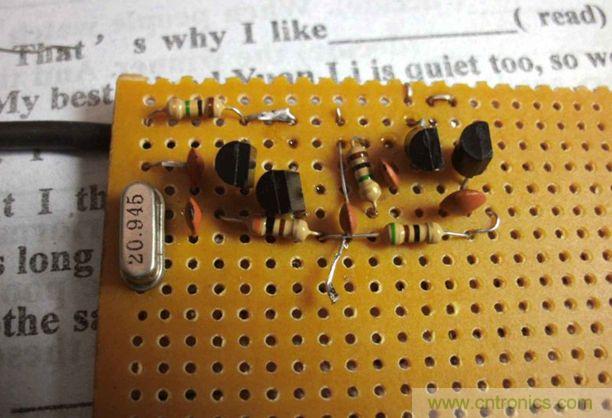

    DIY音頻發射器的整體:

    DIY音頻發射器的整體:
