看了很多的無線輸電的電路，不禁贊嘆道——零件太多了！今天，教大家制作一個簡易的無線輸電，它雖然沒有零件多的無線輸電電路那樣效果好，但它也足以讓我們享受到無線輸電和自己動手制作的的樂趣。

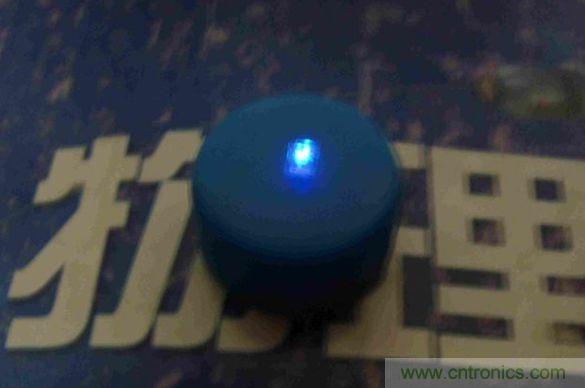

先看個圖，哈哈課本上的燈亮了！這就是大概的效果了。
好了，開始準備制作了！
材料：直徑約0.2mm的漆包線若干米，
瓶蓋，
小瓶子（直徑小的，繞線圈用），
塑料外殼（空心的圓柱體），
彩色的塑料即時貼（顏色自選，為了好看）。

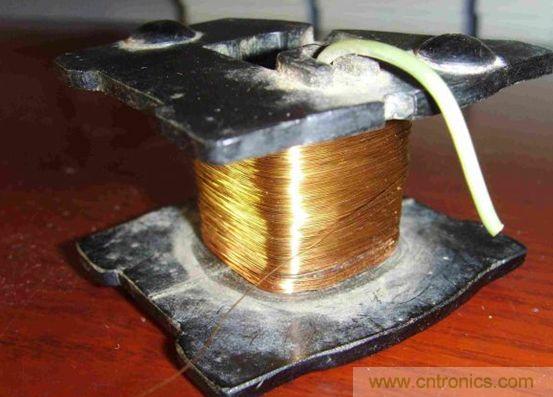

先準備好一卷很長的漆包線，可以從繼電器或者變壓器里面拆。

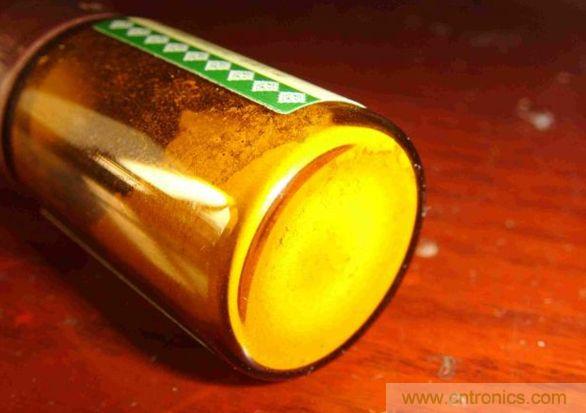

找一個小瓶子，直徑一定要小，要不然繞完后加上線的厚度就放不到瓶蓋里了，所以一定要測量好。選用如圖所示的類似的小藥瓶即可。
[page]

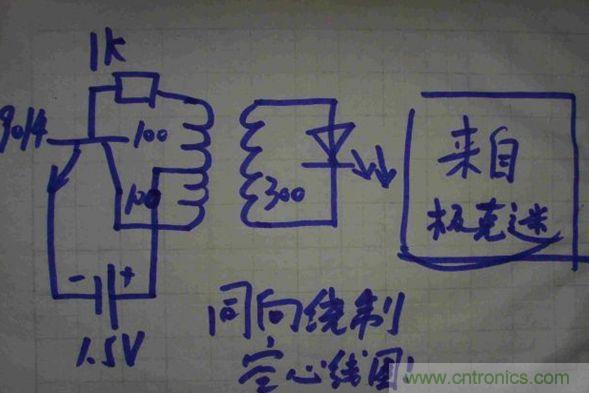

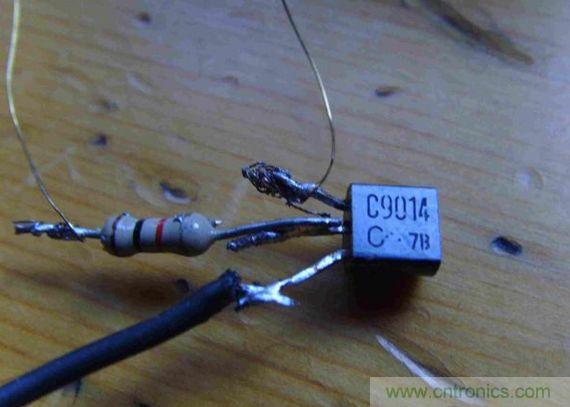

由于繞制線圈了，所以，先把電路圖和參數給大家。參數是：三極管9014，電阻1千歐姆（如圖所示），初級線圈（100+100匝），次級線圈（300匝）。

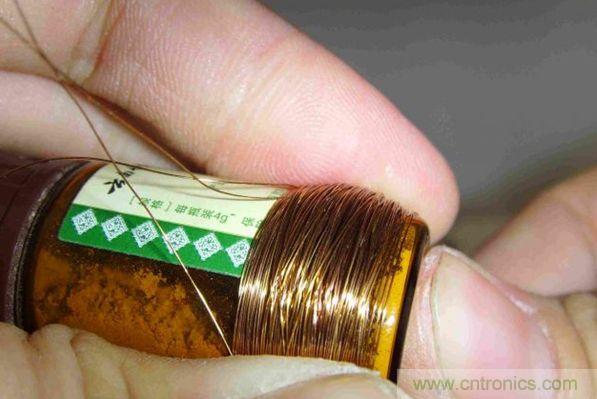

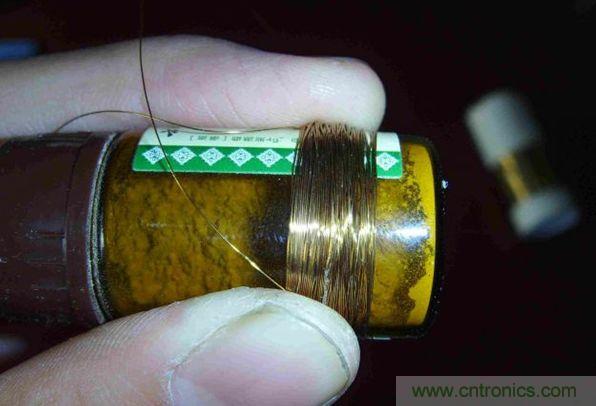

開始繞線圈！一定要繞地輕一點，要不然一會繞完了就弄不下來了，固定在瓶子上了。

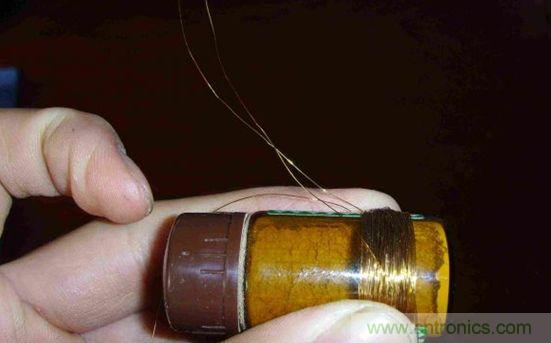

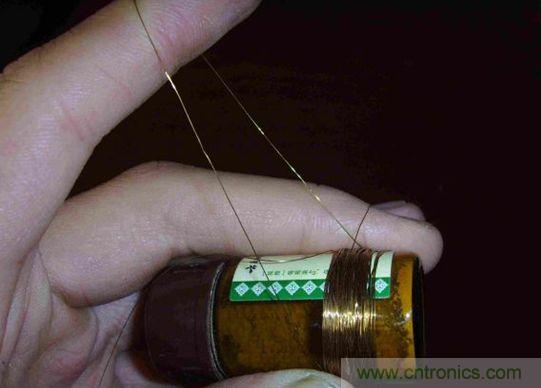

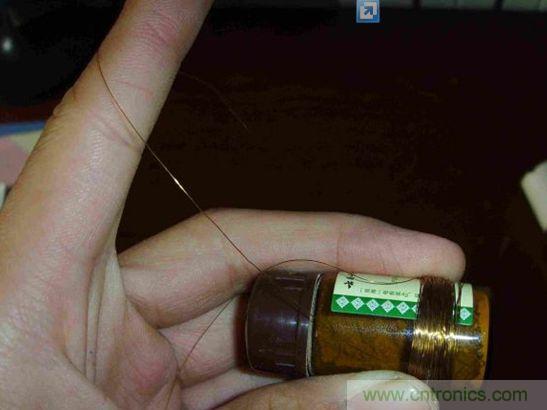

繞到100匝時，做個抽頭。先把線繞到拿著瓶子的手指上，
[page]
然后再在瓶子上繞上幾匝固定好后再把手指抽出來。
抽頭后的繞制方向與前100匝一致，即要么都順時針，要么都逆時針繞。

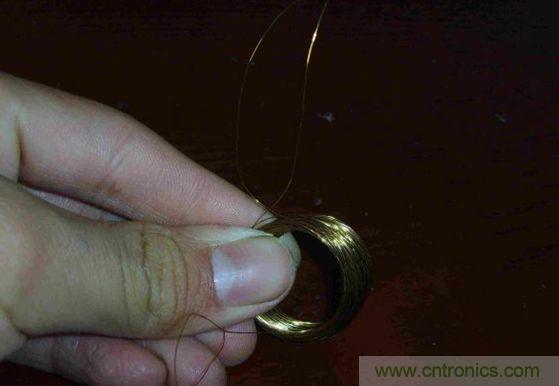

繞完共計200匝后，將線剪斷，然后把線圈從瓶子上去下。如圖。
這樣，就饒好了初級線圈。
[page]

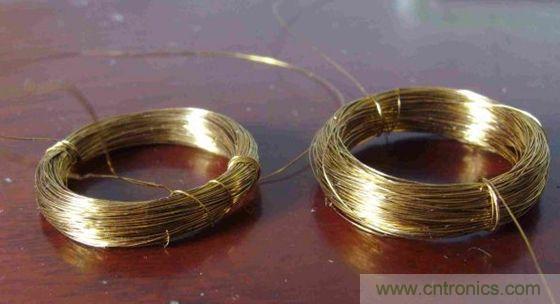

同理，在繞制一個300匝的線圈。為了方便大家識別，特意照了一張比較圖。圖左側是初級線圈（100+100匝的），右側是次級線圈（300匝的）。實際上，記好了初級線圈有個抽頭就很好判斷了。

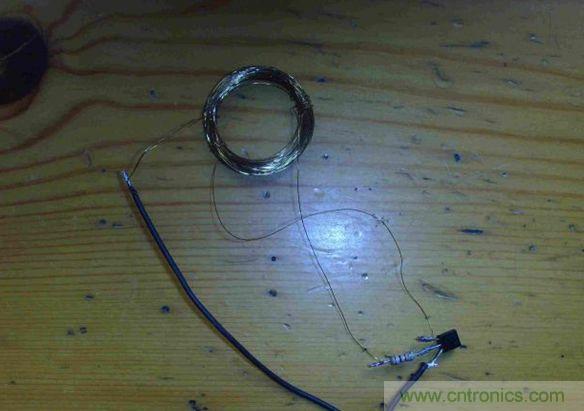

好了，線圈繞完了就該焊接了，搭焊即可。

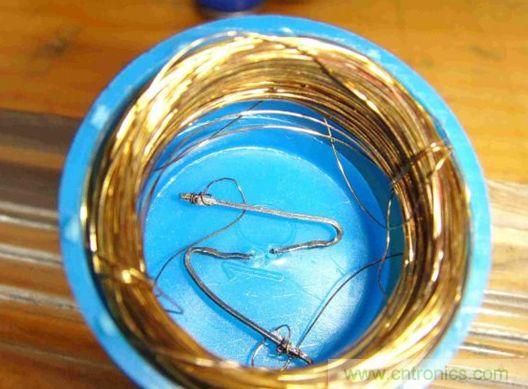

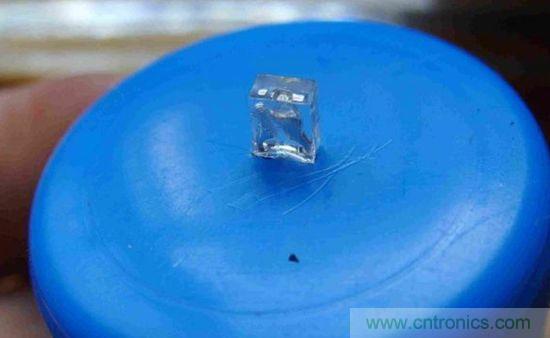

次級線圈那邊就把線圈粘在瓶蓋內側，發光二極管就安裝在瓶蓋上。
[page]

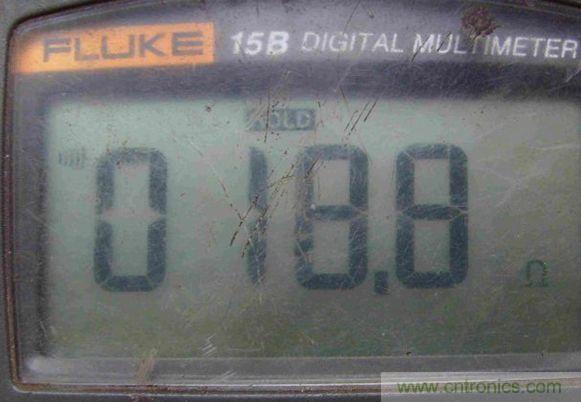

焊完后，因?yàn)槠岚€有絕緣漆，謹防虛焊，所以測量一下，以防再拆開修。最好拿萬用表的電阻檔測一下，給大家一個參考值。（這是300匝的線圈的電阻值）。

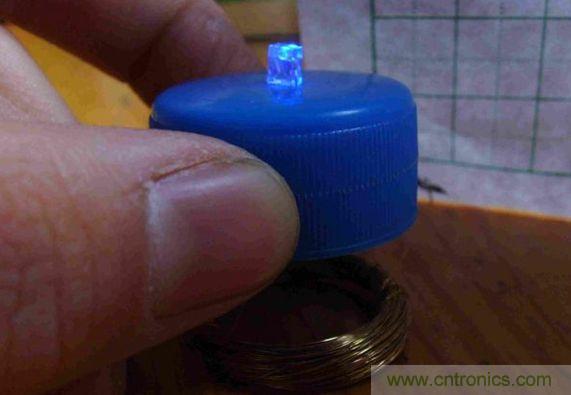

然后就先測試一下。
然后裝飾外表。瓶蓋底部就剪一個大小差不多的圓形硬塑料粘上就行了。
[page]

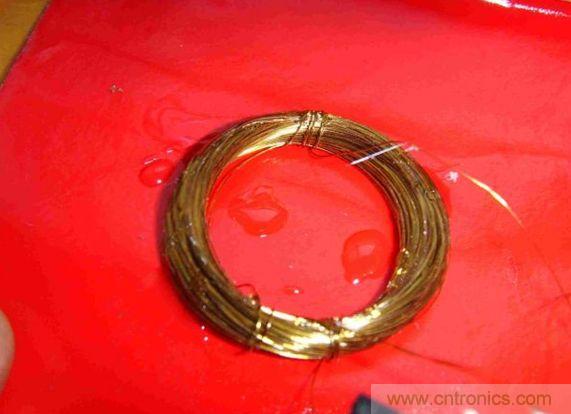

初級線圈就用強力膠粘在有顏色的即時貼上，一定要涂點強力膠，因?yàn)榧磿r(shí)貼的粘度不行，線圈會錯位的，影響效果。

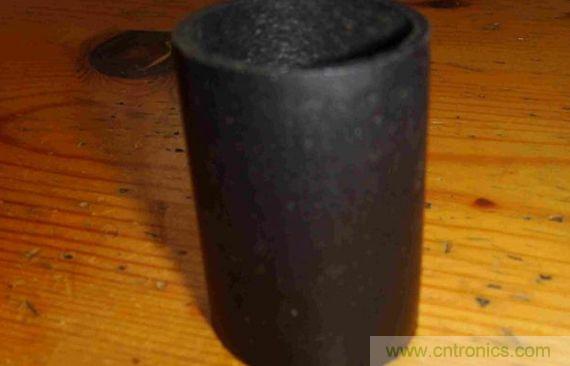

然后找個塑料殼子，空心的圓柱就行。
把剛粘好的即時貼粘在這上面。

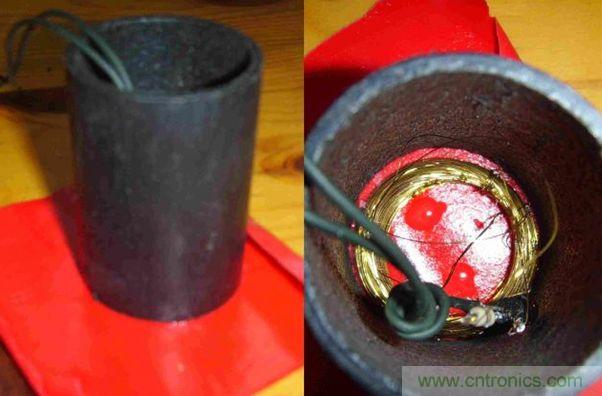

然后在側面打洞，把電線引出去，再把另一個底面粘上。
[page]

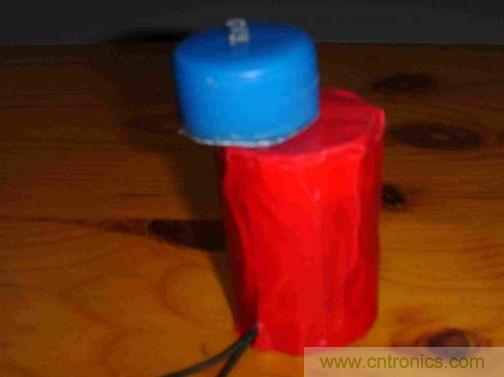

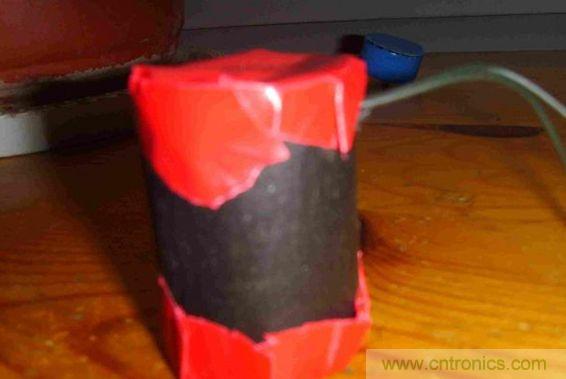

最后，粘上側面。

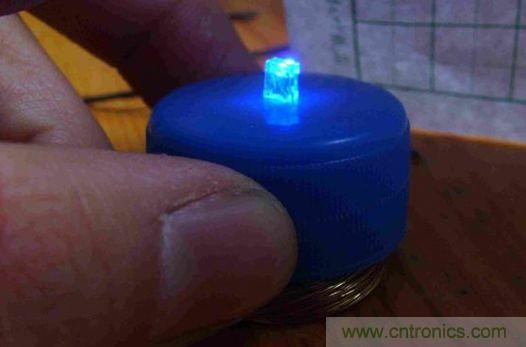

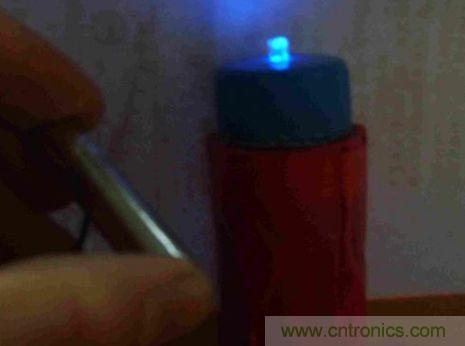

好了！大功告成！開始實驗！

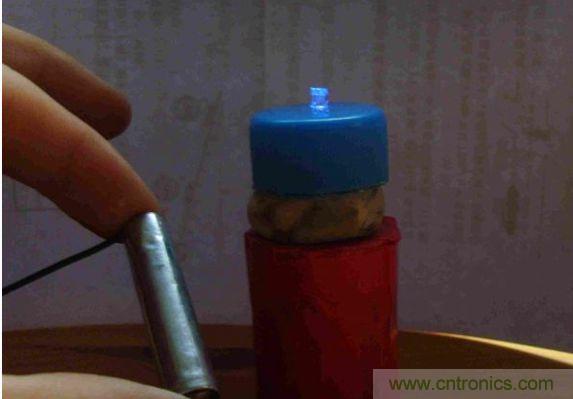

再墊上一塊橡皮試試。
1.5伏特的電壓足矣，我試了試3伏特，感覺變化不大。為給各位的成功制作慶祝吧！
