智慧家庭是指利用先進的計算機技術、網絡通信技術、綜合布線技術 ，將與家居生活有關的各種子系統有機地結合在一起 ，通過統籌管理 ，讓家居生活更加舒適、安全、有效。與普通家居相比，智能家居不僅具有傳統的居住功能，提供舒適安全、高品位且宜人的家庭生活空間，還由原來的被動靜止結構轉變?yōu)榫哂心軇又腔鄣墓ぞ?，提供全方位的信息交互功能，幫助家庭與外部保持信息交流暢通，優化人們的生活方式 ，幫助人們有效安排時間，增強家居生活的安全性、舒適性，甚至合理控制各種能源的使用。

　　

　　

在本系統設計中，單片機發出的信號如何被紅外發射管識別，發射管能否正常發射紅外信號是發射電路要解決的關鍵問題。要發射紅外信號，必須要有紅外發射器件。紅外發光二極管是一種能產生紅外光的發光二極管，目前大量使用的紅外發光二極管發出的紅外線波長為 940nm 左右，外形與普通發光二極管相同，只是顏色不同。常見的紅外發射二極管有黑色，透明色，它與普通發光二極管的最大區別在于所發出的光為不可見光，而普通發光二極管發出的是各種顏色的可見光，通常，紅外發光二極管分為兩種結構形式：一種是遙控發射型紅外發光二極管（即最常用的手持遙控器所用的紅外發射二極管）;一種是近距離發射型紅外發光二極管，這種二極管把紅外光的發射與接收共集為一體。由于本設計實現的是家居遙控，因此采用第一種即可。

　　

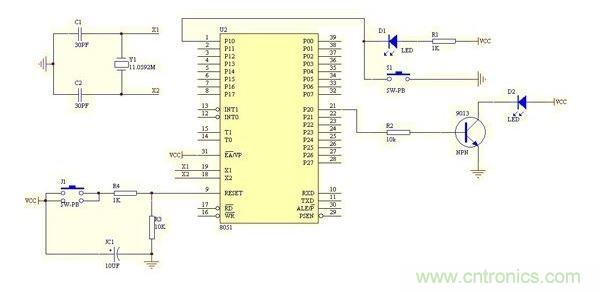

如圖1 所示為系統遙控發射原理圖，P1.0 口為按鍵輸入口;P2.0 口為紅外發射端口，用于輸出38kHz 載波編碼，脈沖經9013（NPN）放大然后由紅外發射管輸出;第9 腳為單片機的復位腳，采用RC 手動復位電路;18、19 腳接晶振。

圖1紅外發射電路圖

　　

　　

一般的紅外接收頭主要由集成電路外加阻容元件，紅外線接收管及濾波光片等組成，電路設計相對繁瑣，在實際應用中不方便。而紅外遙控接收頭 SM0038 集紅外接收管，前置放大解調等于一體，無外部電路，體積小，密封性好，靈敏度高，應用簡單，用小功率紅外發射管發射信號接收距離達35 米，并且價格低廉。它僅有三條管腳，分別是電源正極、電源負極以及信號輸出端，其工作電壓在5V 左右，接收頻率為38kHz，它的主要功能包括放大，選頻，解調幾大部分，要求輸入信號需是已經被調制的信號。從而使電路達到最簡化，靈敏度和抗干擾性都非常好，是一個接收紅外信號的理想裝置。如圖2 所示：

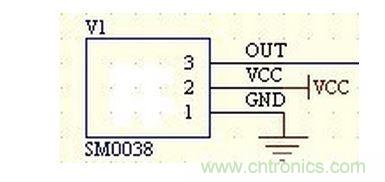

圖 2 SM0038

　　

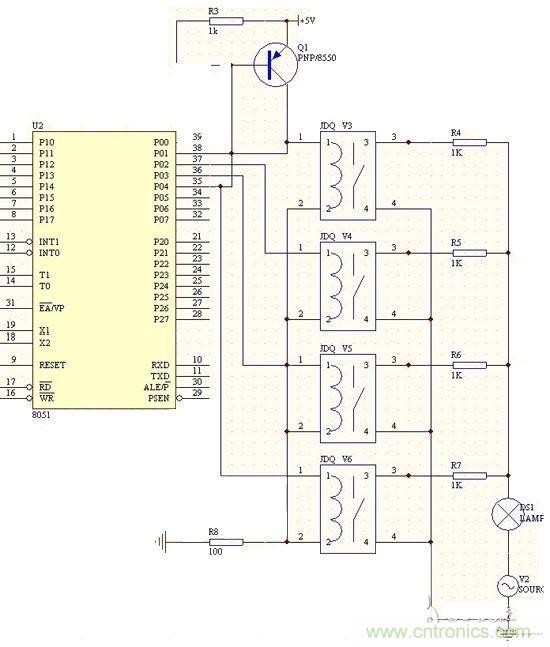

接收電路和調光電路的實現均是通過繼電器實現的，給每一個繼電器串聯一個電阻，構成一個回路，本電路將四個繼電器回路并聯，連接在P0 口上，當四個繼電器均閉合時，燈最亮，當三個繼電器工作時，燈較亮，當兩個繼電器工作時燈次亮，當一個繼電器工作時，燈最暗，當四個繼電器都不工作時，燈泡處于關閉狀態。接收電路圖如圖3 所示：

圖 3 接收電路圖
