    醫療產品屏幕顯示終端輻射發射超標分析與整改方法

    發布時間:2019-04-18 責任編輯:xueqi

    【導讀】以下是針對醫療產品屏幕顯示終端輻射發射超標分析與整改。為了確定問題出現位置,把產品分解測試,去掉顯示屏和核心板后分別測試結果。

    1.現象描述

    對于醫療產品需要達到輻射騷擾實驗CLASS B的要求,如圖1所示:

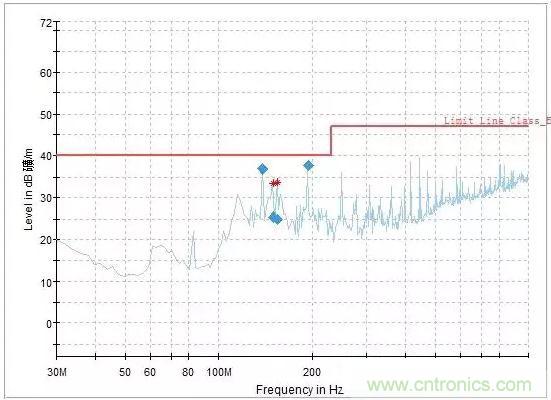

    圖1:整機輻射發射測試數據

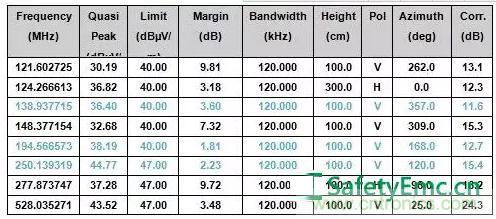

    表1:整機輻射發射數據

    2.原因分析

    手頭沒有近場探頭等設備,為了確定問題出現位置,把產品分解測試,去掉顯示屏和核心板后分別測試結果
    如下圖:

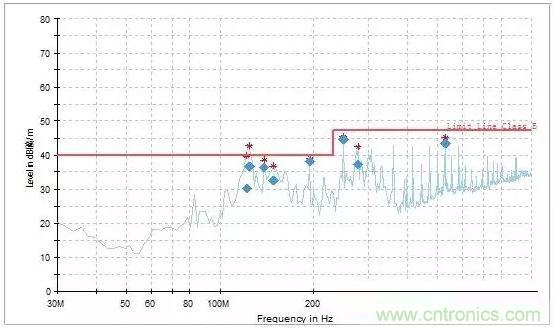

    圖2:無顯示器的輻射發射測試數據

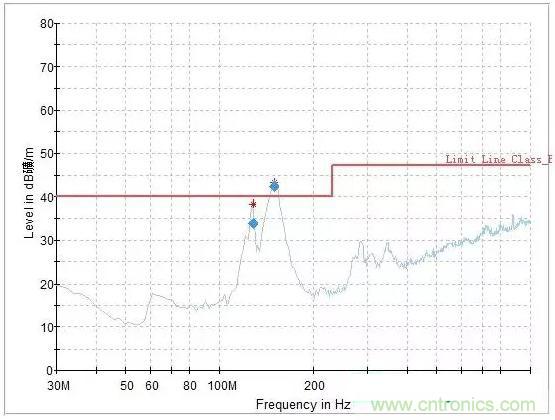

    圖3:無核心板的輻射發射測試數據

    根據前3張圖對比可知,圖上的毛刺是核心板產生的,窄帶噪聲找下規律,此類干擾通常是由周期信號引起的,表1數據分析可得,194.5M和138.9M測試不合格,測量下液晶屏驅動時鐘為27.8M,而194.5-138.9=27.8*2,138.9為液晶時鐘的5次諧波,194.5為7次諧波。輻射源已找到。其他測試點數據也是基波的整數倍,加以驗證。
    根據前3張圖對比可知寬帶噪聲121.6M和124.2M是不合格的,是底板產生的,底板主要是電源部分,包括背光電源和供電電源。根據圖2和圖3對比可知,超標的能量一部分是來自背光電源的。

    3.整改措施

    (1)時鐘電路分析整改

    看電路發現時鐘信號線較長,形成天線且在信號輸出端沒有濾波器件,選擇在信號輸出端串接個磁珠。型號為BLM18BB141SN1,其阻抗頻率曲線如下圖,從圖中可知,該磁珠對液晶屏時鐘信號基頻27.8的阻抗只有40歐左右,而對5次,7次諧波的阻抗較大,這樣就保證信號不失真且有效的減弱的諧波的輻射能量。

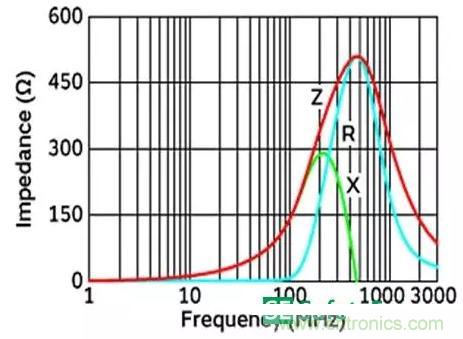

    圖4:BLM18BB141SN1阻抗 頻率特性

     (2)電源分析整改

    查詢電路板可知,背光電源為10V恒流源,且距屏幕軸線較遠,輸出線達到一定長度,就會輻射超標,重新布板,背光電源靠近液晶屏。

    最后整改后結果如下圖:

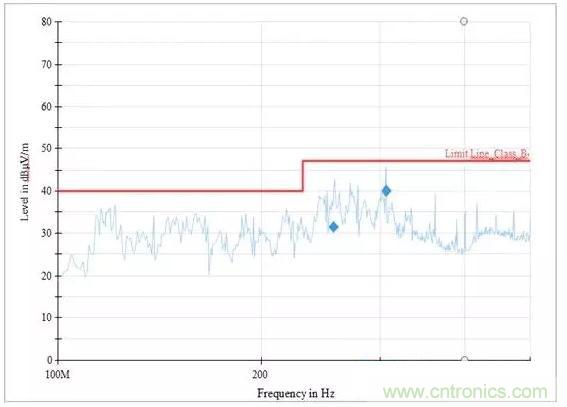

    圖5:整改后的局部掃描測試數據

    4.經驗總結

    1、 整改過程中,如果沒有近場探頭,產品可拆分測試,是有可能分拆出輻射超標的來源的;
    2、 PCB設計很重要,高頻信號走線要短,否者走線會變成輻射源的天線。
