【導讀】晶體在許多應用中都是必需的，這意味著你經常需要決定，是使用基頻還是三次泛音器件來滿足所需的頻率。基本諧振頻率與晶體的厚度成反比，這可能會在較高頻率下引起問題。簡單地說，晶體在較高頻率下運行時會有斷裂的風險。
晶體在許多應用中都是必需的，這意味著你經常需要決定，是使用基頻還是三次泛音器件來滿足所需的頻率。基本諧振頻率與晶體的厚度成反比，這可能會在較高頻率下引起問題。簡單地說，晶體在較高頻率下運行時會有斷裂的風險。這就是為什么在較高的頻率下，大多數晶體均被設計為在晶體的三次泛音上工作。

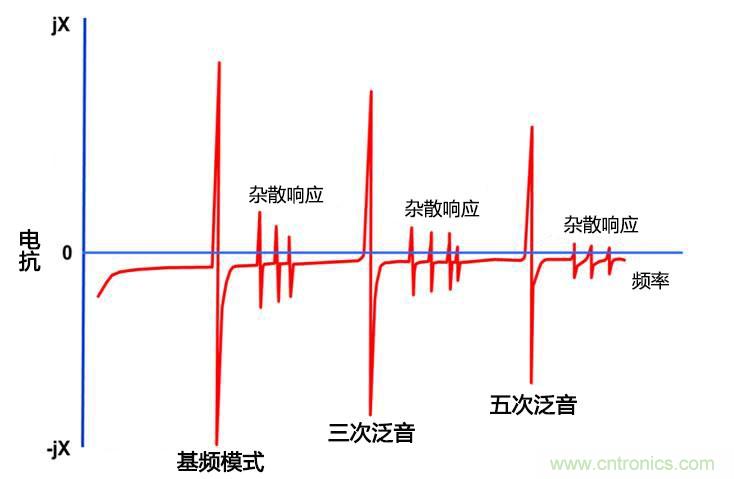

參考上圖，三次泛音晶體諧振是其基頻的三倍。你可能還會發現一些雜散響應，這是其他振動狀態的副產物。
石英晶體具有適用于基頻和各諧波模式的串聯RLC等效電路，外加表示電極電容量的并聯電容。三次泛音晶體的電阻是基頻晶體的三倍以上，而電容量幾乎是基頻晶體的九倍。這影響了它的Q參數和晶體可調諧性。三次泛音晶體具有更好的穩定性能（更高的Q值），但更加難以調諧。因此，應盡量避免在帶補償電路（VCXO/TCXO/OCXO）的振蕩器中使用三次泛音。
（來源：Digi-Key，作者： 工程師 Barley Li）
