【導讀】噪聲系數的一般概念已被系統和電路設計人員很好地理解并廣泛使用。特別是，它用于傳達產品定義者和電路設計者的噪聲性能要求，并預測接收器系統的整體靈敏度。
本教程討論現代無線電接收器中的噪聲系數。它討論了接收器系統中影響噪聲系數的常見因素以及有助于實現所需測量的數學方法。探討了無線電接收器的不同部分，并重點關注每個部分的 NF 分析。
噪聲系數的一般概念已被系統和電路設計人員很好地理解并廣泛使用。特別是，它用于傳達產品定義者和電路設計者的噪聲性能要求，并預測接收器系統的整體靈敏度。
當混頻器是信號鏈的一部分時，噪聲系數分析的主要困難就會出現。所有實際混頻器都會圍繞本地振蕩器 (LO) 頻率折疊 RF 頻譜，根據 fOUT = |fRF – fLO| 創建包含兩側頻譜總和的輸出。在外差架構中，這些貢獻之一通常被認為是虛假的，而另一個則被認為是有意的。因此，圖像拒絕過濾或圖像消除方案可能被用來很大程度上消除這些響應之一。在直接轉換接收器中，情況有所不同；兩個邊帶（高于和低于 fRF = fLO）均被轉換并用于所需信號。因此，這確實是混頻器的雙邊帶 (DSB) 應用。
工業界常用的各種定義在不同程度上解釋了噪聲折疊。例如，傳統的單邊帶噪聲系數 FSSB 假設來自兩個邊帶的噪聲都可以折疊到輸出信號中。然而，只有一個邊帶可用于傳送所需信號。假設兩個響應的轉換增益相等，這自然會導致噪聲系數增加 3dB。相反，DSB 噪聲系數假設混頻器的兩個響應都包含部分有用信號，因此噪聲折疊（以及相應的信號折疊）不會影響噪聲系數。DSB 噪聲系數可應用于直接轉換接收器以及射電天文接收器。然而，更深入的分析表明，設計人員僅僅為給定應用選擇正確的噪聲系數“風格”，然后代入標準 Friis 方程中的相應數字是不夠的。這樣做可能會導致分析出現嚴重錯誤，當混頻器或混頻器后面的組件在確定系統噪聲系數方面發揮著不可忽視的作用時，這種情況可能尤其嚴重。
混頻器噪聲的概念模型
可視化混頻器噪聲貢獻的一種方法是考慮混頻器的概念模型（圖 1）。該模型基于 Agilent Genesys 仿真程序提供的模型。
在此模型中，輸入信號被分成兩個獨立的信號路徑，一個代表高于 LO 的 RF 頻率，另一個代表低于 LO 的頻率。每條路徑都經過混頻器中獨立的加性噪聲??處理，并且應用獨立量的轉換增益。，這兩個路徑被轉換為 IF 頻率，并與混頻器輸出級中可能出現的進一步噪聲貢獻相加地組合。有用頻段和鏡像頻段的單位帶寬自噪聲功率可能不同；相應的轉換增益也可能不同。
為了方便起見，我們可以將所有噪聲源引用到輸出，并將它們收集在全局噪聲項 NA 中，表示混頻器輸出端口可用的每單位帶寬的總附加噪聲功率。
NA = NSGS + NIGI + NIF
請注意，NA 根本不依賴于混頻器輸入端口是否存在信號。
總結了混頻器的內部噪聲源后，我們現在轉向源終端產生的噪聲（圖 2）。我們確定了兩個離散噪聲源，分別表示由于所需頻率和圖像頻率處的源終端而產生的輸入噪聲密度。我們必須將這些作為獨立的量來考慮，因為應用電路可能會導致其中一個衰減，而另一個以低損耗傳輸?shù)交祛l器的射頻輸入端口。如果圖像和所需的 RF 頻率很好地分離并且采用頻率選擇性匹配，情況很可能就是這樣。
在寬帶匹配的情況下，我們可以寫成 NOUT = NA + kT0GS + kT0GI。然而，在與所需 RF 頻率下的混頻器進行高 Q 值、頻率選擇性匹配的情況下，由于鏡像頻率處的源終端而產生的輸出噪聲可能可以忽略不計，從而導致 NOUT = NA + kT0GS。一般來說，我們可以為混頻器輸入端口在鏡像頻率下可用的輸入源終端噪聲功率的有效分數分配一個系數α。因此，NOUT = NA + kT0GS + αkT0GI，其中 α 是 0 ≤ α ≤ 1 范圍內的特定于應用的系數。稍后我們將看到應用中的有效噪聲系數取決于 α 的值。
外差接收器

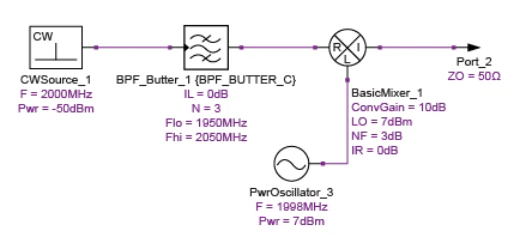

我們可以通過圖 3 中的示例了解如何在更大的級聯分析中應用有效噪聲系數。為了計算整個鏈的級聯噪聲系數，我們需要將混頻器及其相關的 LO 和鏡像抑制濾波封裝為具有特定增益和噪聲系數的等效雙端口網絡。該二端口網絡的有效噪聲系數為 FSSBe = 2(FDSB – 1) + 1，因為圖像頻率處的終端噪聲被前面的濾波器很好地抑制了。
相鄰系統塊背景下的外差混頻器。
請注意，適用的噪聲系數既不是混頻器的 DSB 噪聲系數，也不是混頻器的 SSB 噪聲系數。相反，它是介于這兩個值之間的有效噪聲系數。在 DSB 噪聲系數為 3dB 的情況下，可以計算出二端口網絡的等效噪聲系數為 4.757dB，如上所述。在整個級聯計算中使用該值，系統噪聲系數為 7.281dB，如下表所示。手動計算表明，該結果與使用 4.757dB 混頻器噪聲系數的標準 Friis 方程一致。
系統中外差混頻器的模擬級聯性能
一般來說，當用等效的二端口網絡替換混頻器及其相鄰組件時，輸入端口應該是信號流中鏡像響應被拒絕的節點。輸出端口應該是圖像和所需響應組合在一起的早節點（通常是混頻器的輸出端口）。如果混頻器的鏡像響應沒有被架構有效地抑制，那么弗里斯方程就不能在不修改的情況下使用。
