【導讀】混合信號示波器由模擬部分和數字部分組成。模擬部分包括一個或多個模擬通道，用于測量和顯示模擬信號的波形。數字部分包括一個或多個數字通道，用于測量和顯示數字信號的時序波形。

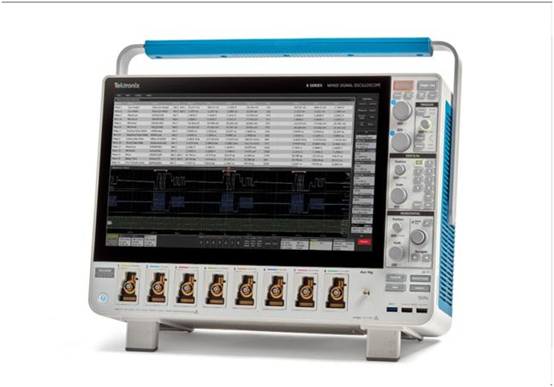

混合信號示波器（Mixed Signal Oscilloscope，MSO）是一種重要的電子測量儀器，以下是對其原理及應用的詳細闡述：
一、混合信號示波器的原理
基本結構：
混合信號示波器由模擬部分和數字部分組成。模擬部分包括一個或多個模擬通道，用于測量和顯示模擬信號的波形。數字部分包括一個或多個數字通道，用于測量和顯示數字信號的時序波形。
模擬通道和數字通道之間通過采樣開關進行連接，實現模擬信號和數字信號的混合采樣。
工作原理：
采樣：混合信號示波器通過模擬通道和數字通道對信號進行采樣。模擬通道使用模擬采樣器對模擬信號進行連續采樣，將模擬信號轉換為數字信號。數字通道使用數字采樣器對數字信號進行時序采樣，將數字信號轉換為時序波形。
存儲：混合信號示波器使用內部存儲器對采樣的數據進行存儲。模擬通道的采樣數據存儲為模擬波形，數字通道的采樣數據存儲為數字波形。存儲的數據可以用于后續的分析和顯示。
顯示：混合信號示波器通過顯示器將存儲的波形數據顯示出來。用戶可以通過控制面板或軟件界面來選擇和配置顯示的波形，進行測量和分析。
性能指標：
帶寬：指示波器能夠準確測量的信號頻率范圍。較高的帶寬可以保證示波器能夠捕獲和顯示高頻信號的細節。
采樣率：指示波器每秒對信號進行采樣的次數。較高的采樣率可以提供更準確的信號重建和更細致的波形顯示。
垂直分辨率：指示波器能夠分辨和顯示的最小電壓變化。較高的垂直分辨率可以提供更精確的電壓測量和更清晰的波形顯示。
水平分辨率：指示波器能夠分辨和顯示的最小時間變化。較高的水平分辨率可以提供更精確的時間測量和更細致的波形顯示。
存儲深度：指示波器能夠存儲的波形數據點數。較大的存儲深度可以提供更長的波形捕獲時間和更詳細的波形分析。
二、混合信號示波器的應用
電路設計：
混合信號示波器可以幫助工程師驗證和優化電路設計，通過捕獲和分析模擬信號和數字信號的波形，工程師可以評估電路的性能和穩定性，從而進行必要的優化和調整。
故障排除：
混合信號示波器可以幫助工程師快速定位和解決電路故障。通過捕獲和分析模擬信號和數字信號的波形，工程師可以確定故障的原因和位置，加快故障排除的速度。
通信協議分析：
混合信號示波器可以用于分析和調試通信系統的協議。通過捕獲和分析數字信號的時序波形，工程師可以了解通信協議的傳輸特性和錯誤情況，從而優化和調試通信系統的性能。
嵌入式系統開發：
在嵌入式系統開發中，混合信號示波器是不可或缺的測試工具。它可以幫助工程師監測和分析系統中的模擬和數字信號，確保系統按照預期工作，并用于調試和優化系統性能。
汽車電子系統：
混合信號示波器可用于分析汽車電子控制單元（ECU）的信號，確保車輛的性能和安全性。通過對信號波形的監測和分析，工程師可以發現并解決潛在的電子故障問題。
電源電子學：
在電源電子學中，高精度的波形分析對于確保電源電子器件的穩定性至關重要?；旌闲盘柺静ㄆ骺梢圆东@電源波形并分析電流、電壓和功率參數，幫助工程師評估電源系統的性能。
科研和教育：
混合信號示波器也是重要的實驗工具。它可以幫助研究人員和學生深入了解電子信號的特性和分析方法，促進電子技術的發展和創新。
綜上所述，混合信號示波器具有廣泛的應用領域和重要的實用價值，是電子測量領域不可或缺的重要工具。
