在電子系統的時序架構中，晶體振蕩器（晶振）與實時時鐘芯片（RTC）構成精準計時的基礎支撐。二者雖協同工作，卻存在本質差異：晶振是頻率生成的物理核心，而RTC是時間管理的邏輯中樞。據IEEE 1950.1標準測試數據，晶振頻率穩定性可達±0.5ppm（如EPSON SG-210），而RTC芯片通過溫度補償算法將計時誤差壓縮至±2ppm（如MAXIM DS3231），共同保障從5G基站到智能電表的全局時間同步。
一、晶振：原子級精度的頻率源
物理原理
晶振利用石英晶體的壓電諧振效應，當交變電壓施加于晶片（常用AT切割角±35°）時，晶體以固有頻率產生機械振動。該頻率由晶片厚度決定（公式：
，k為材料常數，d為厚度），例如32.768kHz晶片厚度僅2.18mm。

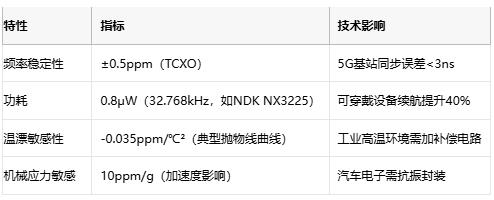

核心優勢與局限
數據來源：IEEE Transactions on Ultrasonics（2023）
二、RTC芯片：時間管理的中樞系統
架構解析
RTC芯片本質是集成化時間處理器，包含三大功能模塊：
1. 信號輸入：外接32.768kHz晶振作為基準源
2. 分頻鏈：15級二分頻（215=327682 15 =32768）生成1Hz秒脈沖
3.時間寄存器：二進制轉BCD碼輸出日歷時間
核心價值突破
●超低功耗運行：在備份模式下，MAXIM DS1337U功耗僅300nA，十年不換電池
●溫度補償技術：內置溫度傳感器+數字補償算法（如NXP PCF8523），-40℃~85℃全溫區誤差<±2ppm
●事件記錄能力：支持64字節RAM存儲時間戳（如瑞薩RX8111CE），滿足IEC 62053電能表標準
三、系統協同與本質差異
協同工作模型
晶振（物理層） → 生成32.768kHz基準頻率 → RTC芯片（邏輯層） → 分頻+日歷計算 → 輸出時間數據

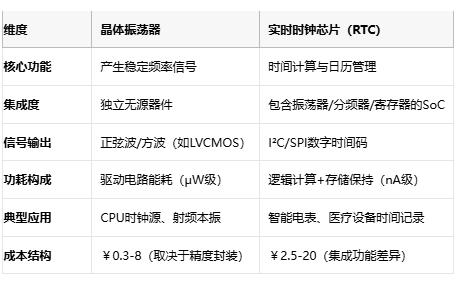

關鍵差異對比
*數據來源：Digi-Key 2024年報價及廠商數據手冊*
四、選型要則與場景適配
晶振選型關鍵
●頻率精度：消費電子選±20ppm，基站要求±0.5ppm
●負載電容匹配：偏差>5pF將導致頻率偏移2%
●封裝抗振性：汽車電子首選金屬封裝（如KYOCERA KC2520K）
RTC芯片選型策略
●功耗敏感型：選nA級備份電流型號（ABLIC S-35390A）
●寬溫應用：內置溫補模塊（Microchip MCP7940N）
●事件記錄需求：擴展RAM型（EPSON RX8900CE）
國產替代進展
●晶振領域：泰晶科技（TX3225）溫漂控制達±5ppm
●RTC芯片：貝特萊（BL5372）功耗0.4μA，但溫補精度僅±5ppm（較MAXIM差距2.5倍）
結語
晶振與RTC構成電子設備的“心跳”與“生物鐘”。晶振以物理諧振保障頻率根基，RTC憑數字邏輯實現時間演進。在工業4.0時代，二者協同精度直接決定系統可靠性——5G基站需ns級時間同步，智能電網依賴日誤差<0.5秒的計時。未來隨著MEMS振蕩器與原子鐘技術下沉，時間基準系統將向“更高精度、更低功耗、更強抗擾”三維突破。
