產品特性：

• 高精度、高效率
• 準確測量大電流

應用范圍：

• 馬達、變頻器、太陽能面板、功率調節器、EV、空調等

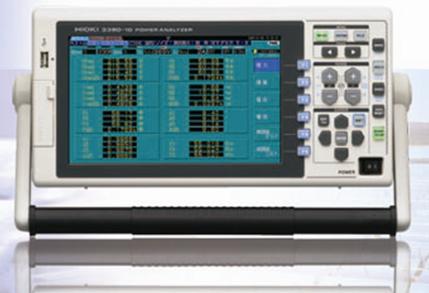

日本日置（HIOKI）公司于近期新推出一款高精度功率分析儀：3390-10。該機型可通過使用電流傳感器達到最高“±0.1%”的高精度。比本公司廣受好評的3390提高了0.06%，業界領先。

閉口型電流傳感器50A，200A，500A的3種機型：CT6862-10，CT6863-10，9709-10

隨著我國乃至全球新興能源行業日新月異的發展，在眾多諸如：馬達、變頻器、太陽能面板、功率調節器、EV、空調等節能等領域中對于功率和效率的要求也日益提高。需要高精度、準確的進行大電流的測量。3390-10最高±0.1%的高精度測量，有利于實現最高效率。

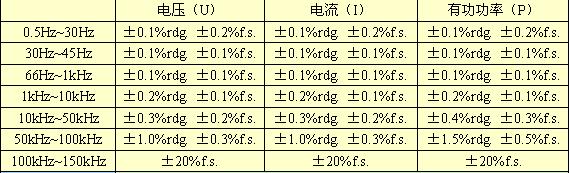

下面一起看看詳細參數，以便更直觀的了解3390-10的真正實力

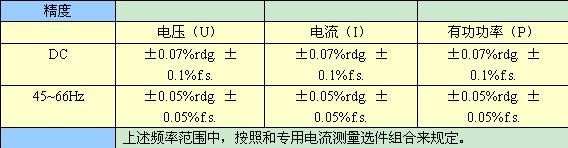

 上述頻率范圍中，按照和專用電流測量選件組合來規定。
（f.s.適用3390-10的量程）
1000V以上的電壓、有功功率為參考值。

上述頻率范圍的電流、有功功率中，在上述精度加上電流傳感器精度。
0.5Hz~10Hz的電壓、電流、有功功率為參考值。
10Hz~16Hz時，超過220V的電壓、有功功率為參考值。
30kHz~100kHz時，超過750V的電壓、有功功率為參考值。
100kHz~150kHz時，超過（22000/f[kHz]）V的電壓、有功功率為參考值。
1000V以上的電壓、有功功率為參考值。

精度保證條件
電流輸入：使用專用電流測量選件時（使用其他電流傳感器時，按照3390的精度參數）
精度保證溫濕度范圍：23℃±3℃，80%rh以下（3390-10）
                                   23℃±5℃，80%rh以下（9709-10的50A～500A量程時）
                                   23℃±5℃，80%rh以下時調零后±0.1℃（9709-10的10A、20A量程時）
                                   0～40℃，80%rh以下（CT6862-10、CT6863-10）
預熱時間：30分鐘以上
輸入：正弦波輸入、功率因數1、對地間電壓0V、和電流傳感器一起在23℃±3℃下調零后滿足基波為同步源的條件范圍內時

溫度系數
使用溫度范圍和上述的精度保證溫濕度范圍以外時使用的話，加上以下（f.s. 適用3390-10的量程）

3390-10
±0.01%f.s./℃  DC時加上±0.01%f.s./℃

9709-10
電流：±0.01%f.s./℃  DC時加上±（0.005%f.s.+2mA）/℃
有功功率：±0.01%f.s./℃  DC時加上±（電壓讀數值×0.005%f.s.+2mA）/℃

CT6862-10、CT6863-10
電流：±0.01%f.s./℃  DC時加上±0.005%f.s. /℃
有功功率：±0.01%f.s./℃  DC時加上±（電壓讀數值×0.005%f.s.）/℃
功率因數的影響 ±0.2%f.s.以下（45Hz～66Hz，功率因數=0.0時）
選擇LPF500Hz時，加上±0.45%f.s.（f.s.適用3390-10的量程）
