對于采用MEMS加速度計和陀螺儀的工業系統而言，優化帶寬可能是關鍵考慮因素。這代表著精度(噪聲)與響應時間之間的一種經典權衡。雖然多數MEMS傳感器制造商都會給出典型帶寬指標，往往還需要驗證傳感器或整個系統的實際帶寬。在確定加速度計和陀螺儀的帶寬特性時，一般需要使用振動臺或其他機械激勵源。要精確確定特性，需要全面了解應用于受測器件(DUT)的運動。在此過程中需要管理多種潛在誤差源。在機械帶寬測定中，一個常見的誤差源是諧振。導致機械諧振的原因有多種，包括激勵源維護不當、DUT與激勵源耦合不良以及基準傳感器放置等。這些誤差的隔離十分耗時，可能給至關重要的項目進度帶來風險。
[member]
多數MEMS傳感器有一個自測功能，可以在部署于關鍵任務應用之前對傳感器進行測試。該功能利用傳感器的機械結構來模擬其需要測量的外力。該診斷功能也可用于模擬步進輸入功能。通過這種步進輸入響應，可以獲得有關傳感器帶寬的有用信息。例如，ADIS16080偏航角速度陀螺儀的頻率響應以其主低通濾波器(設定頻率為40 Hz)為主導。應用于自測引腳的步進輸入的預期響應如下所示(其中，f= 帶寬)：



傳感器步進響應與帶寬之間的這種簡單關系可以提供對驗證過程有用的線索。指數響應的時間常數為當輸出值達到最終變化63.2%時的結果。對于一個40 Hz的單極系統，其發生在應用步進響應之后4 ms左右。

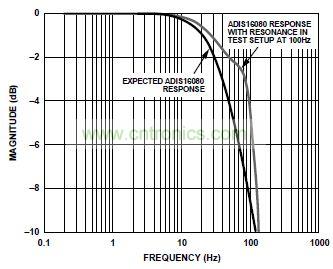

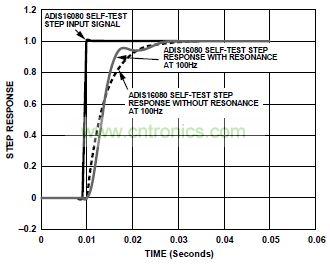

確定傳感器步進響應對于隔離在確定帶寬特性時觀察到的諧振條件很有用。圖1所示為一種采用ADIS16080的系統的頻率響應。圖中所示諧振頻率為100 Hz。開始時，該諧振到底是傳感器行為導致，還是系統中的機械諧振所導致，這并不清楚。幸運的是，步進響應(如自測功能所確定)可以區分這兩種效應。圖2顯示了兩種條件下的坐標曲線圖：測試設置導致的諧振和傳感器本身導致的諧振。
