MCS51單片機的始祖是 Intel的8031單片機。在Flash(＄44.9500) mm技術的高速發展下，8031單片機取得了突飛猛進的發展，成為市場上應用最廣泛的8位單片機之一。近年來，由于STC單片機低成本，高性能等優點在市場逐漸占據主流。考慮到STC單片機是配有3.3V工作電壓的單片機，同時其選用PLCC，PQFP小型封裝的特點可使產品更輕小，功耗更低；基于這些考慮，系統選用了STC系列8952系列。

　　

系統由中心控制模塊、傳感器模塊、顯示模塊組成。SHT11溫濕度傳感器實時監測溫度和濕度的數字信號，通過I/O口將數字信號發送回單片機控制系統STC89C52RC，在其控制、分析下對數據進行處理：溫度數據將保留一位小數直接傳輸給顯示屏并顯示出來，濕度數據將經過算法計算得到相對濕度（可按實際需要計算露點）傳輸給顯示屏并顯示，同時與預設值進行比對。低于預設值（人體適宜濕度），則控制超聲加濕模塊進行加速加濕；高于預設值，則繼續保持監測。

　　

圖1所示為SHT11與單片機的接口電路連線圖。對于這個系統，可以采用如圖2所示的簡化圖來連接傳感器與單片機最小系統。

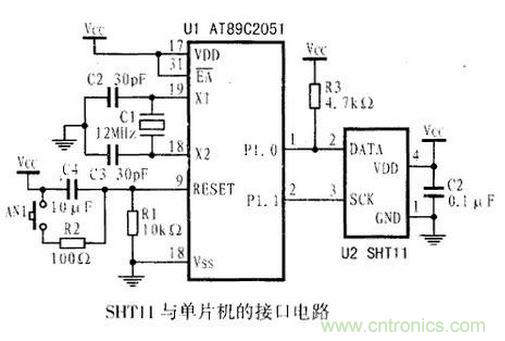

圖1 SHT11與單片機接口電路

圖2 SHT11接口電路

　　

設計與實現超聲加濕本身已不是什么新鮮事物，其規模化生產也已應用多年。但就目前來看，將超聲加濕器和單片機控制結合的產品，市場上并沒有此類產品的大規模生產與銷售，而且應用在家居、日常生活上的更是寥寥無幾。技術上加濕方式上預設兩種加濕途徑與方式，根據環境溫濕度乃至天氣季節而確定加濕的效果與方法，本身就是目前已有知識和方法的整合與創新；應用在目前尚不成熟的家居方面，是一次大膽的嘗試。可以預見，該項目未來還可以在‘節能’、‘綠色’等方面繼續拓展，繼續完善其智能調控體制，不但有很大的應用前景，對相關研究也會有一定借鑒意義。
