（圖上為工人們在礦井工作時粉塵彌漫的場景）



技術特點：



（1） 額定工作電流小，大大減輕了分站電源的負擔，并可安裝在距分站更遠的位置，在額定采樣流量的情況下，整機額定工作電流≤120mA，最大工作電流≤180mA；

（2） 輸入電壓范圍寬，可適用于煤礦井下各種分站，儀器在輸入電壓12V——24VDC(本安電源)的范圍內均能正常工作；

（3） 測量精度高：采用分段式控制算法，根據不同的濃度大小自動采用不同的比例系數計算，同時增加了溫度補償功能，提高了測量的精度；

（4） 具有自動校準零點功能，并可設置校準零點漂移的時刻；

（5） 具有軟啟動模式的功能，減小了儀器啟動時對供電電源的沖擊，最大啟動電流≤130mA；

（6） 具有在線標定的功能，可用CCGZ-1000型直讀式測塵儀在線直接標定；

（7） 測量量程可根據需要設定為0——500mg/m3或0——1000 mg/m3；

（8） 可測量瞬時粉塵濃度或平均粉塵濃度，平均粉塵濃度的測量時間可在1——3600秒范圍內任意選擇。



主要技術參數：



（1） 總粉塵濃度測量范圍：0 mg/m3——500 mg/m3或0 mg/m3——1000 mg/m3；

（2） 測量誤差：≤ 15%；

（3） 輸出信號：200Hz——1000Hz；1mA——5mA；

（4） 工作電壓：12V——24VDC(本安電源)；

（5） 最大傳輸距離：1500m；

（6） 外形尺寸：265mm×200mm×190mm；

（7） 重量： 10kg。



可與安全監控系統聯網使用，也可單獨接電源使用。





紅外粉塵傳感器：



紅外LED是發射波長在紅外段的發光二極管，常見波長一般在850nm——940nm左右，廣泛應用于醫療、安防、通信、遙控和傳感等領域。由于紅外LED發光波長在可見光譜以外，配合特定光譜的接收器，可以大幅削弱環境光對接收信號的影響。得益于近年來紅外LED技術的不斷成熟，紅外LED具有：壽命長、發射效率高、單色性較好以及方向性較好的特點。這使得紅外LED在傳感器領域，尤其是粉塵傳感器行業被大量應用。

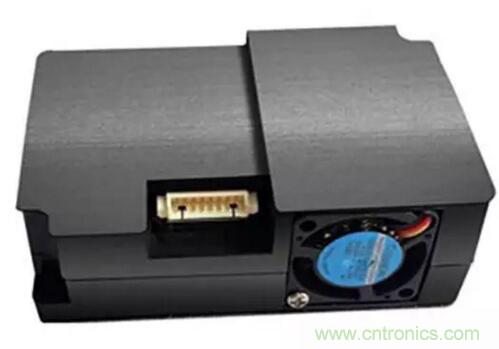

激光粉塵傳感器：



拋開晦澀懂的物理學術語，與普通的可見光相比，激光具有：相干性高、方向性強、單色性好以及功率密度高的特點。打個形象點的比方，激光光源產生的光像大合唱，所有人的聲音都是一個音調而且節奏整齊；而普通可見光源產生的光就好像是茶館店里喧鬧聲，嘰嘰渣渣，雜亂無序。因此，激光能夠被匯聚成非常集中的平行光束，并且能在很長距離內保持較小的擴散角度和較高的功率密度。常見的激光器一般分為：固體激光器，氣體激光器以及半導體激光器（俗稱激光LED）三大類。在儀表級激光粒子計數器領域，一般采用（氦氖）氣體激光器作為光源。



兩者的不同點：



結構和原理：



1、紅外原理PM2.5粉塵傳感器的結構和電路比較簡單。其光源為紅外LED光源，氣流進出風口主要靠電阻發熱以獲得熱氣流流動，有顆粒通過即輸出高電平。輸出信號只有PWM型號。

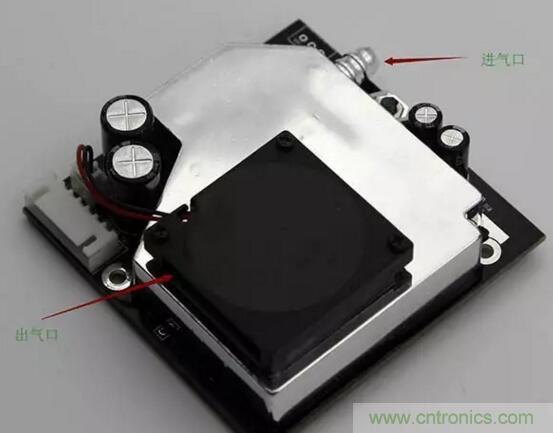

2、激光PM2.5傳感器的結構和電路相對復雜。其光源為激光二極管。采樣空氣通過風扇或鼓風機推動，通過復雜設計的風道，進行檢測。當空氣中的細顆粒物進入激光束所在區域時，將使激光發生散射;散射光在空間360°都有輻射，我們在適當位置放置光電探測器，使之只接收散射光，然后經過光電探測器的光電效應產生電流信號，經電路放大及處理后，即可得到細顆粒物濃度值。輸出信號一般為串口輸出。



3、價格與成本紅外原理粉塵傳感器在業內已成熟應用多年，市場價位大約在幾十元。而激光粉塵傳感器在業內剛剛興起，價格在200元左右。兩者的成本差距，主要是因為后者的物料成本中增加了激光發生器和風機等機構且需要復雜電路結構，并有較高的技術門檻。



4、測量精度紅外原理粉塵傳感器只能檢測到1微米以上的顆粒，測量精度不足。因為紅外LED光散射的顆粒信號較弱，只對大于1微米的大顆粒有響應，而且又僅用加熱電阻來推動采樣氣流，采樣數較少，數據計算完全交由上位機進行。而激光傳感器可以檢測到0.3微米以上的顆粒。因為自帶高性能CPU，采用風扇或鼓風機采集大量數據，經由專業顆粒計數算法分析;綜上，在采樣數、數據源、算法三方面都比紅外粉塵傳感器更有優勢。





5、應用場合由于精度不足，紅外原理傳感器主要用于工礦揚塵，檢測對象為大粒徑、高濃度粉塵，檢測級別是mg/m3，無法準確測量PM2.5的濃度。而激光原理傳感器主要應用在PM2.5檢測領域，以精度量化PM2.5質量。可嵌入到家用(車載、手持)空氣檢測儀、空氣凈化器中。此外，激光原理傳感器在物聯網數據采集、環境質量檢測等領域亦有應用。



6、發展趨勢在激光原理傳感器進入民用領域之前，空氣凈化器中大量采用了紅外原理傳感器。但隨著空氣凈化行業的發展，激光原理傳感器的造價在逐步降低，終端客戶對精準測量空氣質量的要求也越來越高。采用激光原理傳感器、精準量化PM2.5質量已是業內公認的趨勢。今年已有部分空氣凈化器采用了激光原理傳感器。



7、紅外粉塵傳感器與PM2.5傳感器各有各的優勢，所以沒有確切的說哪款PM2.5檢測儀好，這都需要看客戶的需求（如成本費用要求、精度、信號輸出、運用場所、要測試的相關顆粒物）選擇自己所適合的檢測儀。
