隨著“工業4.0”在全球范圍內引發了新一輪工業轉型競賽，許多國家都在工業自動化領域逐步發力，擁抱智能化時代。作為該領域應用廣泛且最重要的控制元件之一，繼電器被賦予了更為艱巨的“使命”，既要盡可能小型化，又得保持高性能和高可靠性。



深耕工控領域多年的技術型分銷商Excelpoint世健的產品經理Wilson Wang表示，有別于傳統的工業用繼電器，工業自動化行業對電子繼電器往往有著更嚴格的要求，包括集成度高、負載能力強、功耗低、穩定性好等等。他推薦了歐姆龍電子部件公司的G6DN系列功率繼電器。這款產品能很好地滿足當今市場需求，可用于工業自動化設備內部PCB板上，實現高電流切換5A(AC250V、DC30V)及交叉雙觸點實現高可靠性。目前，該款繼電器有標準型（G6DN-1A）、L型(G6DN-1A-L)和SL型(G6DN-1A-SL)三種型號，其中的G6DN-1A-SL DC24是最新款，也是通用型。

相比普通工業用繼電器，G6DN系列繼電器更為纖薄，僅5mm寬，且尺寸小巧，這使得它可用于密集封裝。



圖2：歐姆龍G6DN系列繼電器尺寸示意圖



其用途規格符合EN61010-1以及EN61010-2-201需求（強化絕緣CTI600V以上，且額定絕緣電壓為300V）；同時，它還具有低功耗的優勢（110mW）。客戶可以根據需要，自行選擇合適的型號。

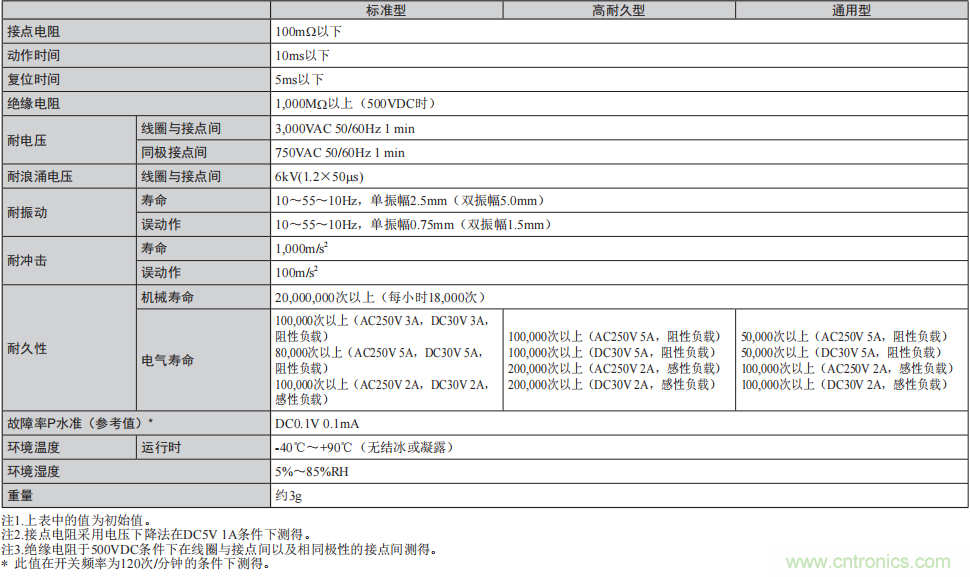

圖3：G6DN系列繼電器性能參數



接下來，Wilson重點介紹了G6DN系列繼電器在可編程控制器（Programmable Logic Controller，簡稱 “PLC”）上的應用。可編程控制器是一種最重要、最普及、應用場合最多的工業控制裝置，被公認為現代工業自動化的“三大支柱”之一。它采用可編程的存儲器來執行操作指令，通過數字或模擬輸入和輸出接口，控制機械設備或生產過程。

PLC的輸出電路有繼電器輸出、MOS管和三極管輸出等。采用歐姆龍G6DN系列繼電器輸出，就可以帶不同的交流、直流負載。其最大開關電流達到5A，在帶感性負載以及帶浪涌的負載上，都有著良好的表現，所以能很好地提升產品性能，延長使用壽命。



圖4：PLC示意圖



除了PLC之外，G6DN系列繼電器還可以用在民用設備、FA設備、樓宇自動化設備等。在需要各種閥門、電機、接觸器的切換，外部輸出、報警輸出，電源切換等的情況下，它也可以發揮大用途。

Wilson進一步表示，“亞太區領先的電子元器件分銷商Excelpoint世健在整條PLC信號鏈上都可提供優質的產品，除了繼電器之外，還能提供信號采集芯片，包括運放、ADC、DAC、電源管理、通信接口等。同時，世健專業的技術團隊也可以給予技術支持，已有成功案例。”



圖5：世健可提供PLC全信號鏈產品



當今社會，隨著科技的飛速發展，電子設備技術也在不斷進步，各類電子設備都在趨于智能化和小型化。同樣的，對于廣泛應用于電力保護、工業自動化、運動、遙控、測量和通信等裝置中的功率繼電器而言，實現其小型化、高性能也是大勢所趨。歐姆龍繼電器G6DN系列憑借其小體積、高穩定性、低功耗等特色，助力客戶更好地完成產品設計，在工業自動化行業贏得了良好的口碑。
