【導讀】橋式整流器 是一種由四個二極管組成的橋式配置，可將交流輸入轉換為直流輸出。橋式整流器從雙線交流輸入提供全波整流，與具有中心抽頭次級繞組的變壓器的3線輸入的整流器相比，成本和重量更低。本文介紹了橋式整流器工作原理與電路圖，并介紹了相關產品。
橋式整流器 是一種由四個二極管組成的橋式配置，可將交流輸入轉換為直流輸出。橋式整流器從雙線交流輸入提供全波整流，與具有中心抽頭次級繞組的變壓器的3線輸入的整流器相比，成本和重量更低。本文介紹了橋式整流器工作原理與電路圖，并介紹了相關產品。

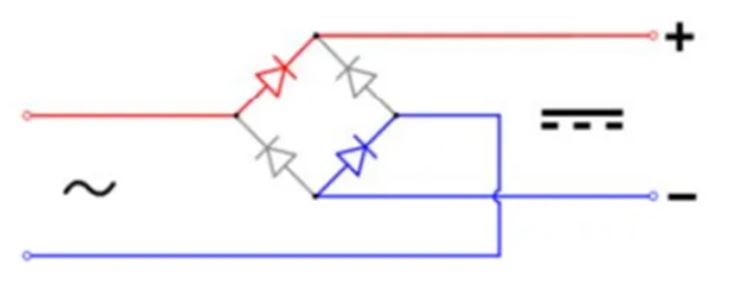

電路圖
當連接到左角的輸入為負，而連接到右角的輸入是正時，電流從下電源端子沿著紅色（正）路徑向右流動到輸出，并經由藍色（負）路徑返回到上電源端子。
全波整流器-全波整流器
半波整流器-半波整流器
全波整流器-帶濾波器-全波整流器帶濾波器
需要特別留意的是，二極管作為整流元件，要根據不同的整流方式和負載大小加以選擇。如選擇不當，則或者不能安全工作，甚至燒了管子；或者大材小用，造成浪費。
底座安裝
表面貼裝
MCC 橋式整流器 MB4S-TP
通孔封裝
底座安裝模塊 – 螺絲端子
底座安裝模塊 – PC 引腳
Microchip 橋式整流器 APTDR90X1601G
