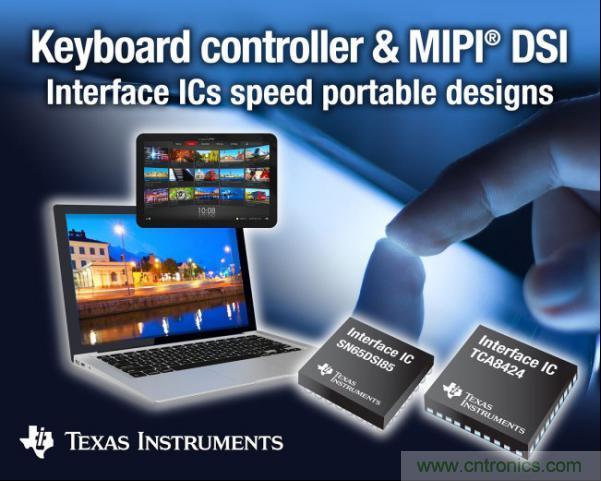

德州儀器 (TI)日前宣布推出兩款可幫助平板電腦設計人員簡化設計的全新器件。其中 TCA8424 是業界首款采用 I2C 128 鍵鍵盤控制器的人機接口器件(HID)，無需在生產階段對器件進行編程，可簡化設計，加速產品上市進程。該鍵盤控制器可為基于 Windows 8 的系統提供連接鍵盤的低成本無縫方案。

而SN65DSI85 則是一款面向 FlatLink接口 IC 的數字分量串行接口 (DSI)，可幫助設計人員以更低成本更便捷地連接圖形處理器與 LCD 面板。SN65DSI85 可在平板電腦、上網本以及移動因特網設備上支持高達 2560 × 1600p 的分辨率。


TCA8424的主要特性與優勢：

●擴展的鍵盤支持：多達 128 (8 × 16) 鍵掃描，不但支持標準鍵盤，還支持音量控制、亮度控制、前進／后退／停止／重放／首頁等更多定制按鍵。同類競爭鍵盤控制器只支持 80 鍵；
●獨有的同步按鍵檢測：固定長度 8 字節輸入報告是 TI 獨有的技術，可檢測多達 14 個按鍵（包括修改鍵）同時按壓，從而允許將終端設備用于游戲等應用；
●硬件編碼的HID 與REPORT 描述符：可將軟件便捷地集成在系統中，從而可簡化設計，加速產品上市進程。

SN65DSI85的主要特性與優勢：

●優化的 MIPI DSI 接口：雙鏈路 18/24bpp FlatLink 的雙四通道 MIPI DSI 端口，兼容于支持高達每秒 60 幀 WQXGA (2500 × 1600p) 分辨率的各種圖形處理器；
●最小的封裝尺寸：5 × 5mm PBGA 封裝比同類競爭器件小20%，可為空間有限的移動應用節省PCB 面積；
●更高視頻帶寬支持：LVDS 像素時鐘工作頻率高達 154 MHz，比同類競爭產品高 20%。每個 DSI 通道運行速率達 1 Gbps，可提供 8 Gbps 的最大輸入帶寬，支持業界領先的數據吞吐量。

工具與支持

TCA8424EVM可展現TCA8424 在鍵盤掃描儀應用中的功能與優勢，現可立即訂購。同步提供的還有 IBIS 模型與用戶指南。

此外，TI 還提供各種工具與支持可用來加速SN65DSI85的開發，包括 IBIS 與 HSPICE 模型、DSI 諧調器軟件、硬件實施指南以及視頻配置指南與配置工具軟件用戶手冊等。
TI E2E 社區的接口產品論壇可為工程師提供強大的技術支持，在這里他們可向TI 專家咨詢問題。

供貨情況與封裝

采用6×6×1mm 40引腳VQFN 封裝的TCA8424與5×5×1mm、64 焊球PBGA 封裝的SN65DSI85都已開始供貨。
