晶閘管是一種具有S形電流-電壓特性的半導體器件。它們是一種帶有狀態存儲器的托管按鍵，當控制信號施加到晶閘管的輸入時，它們就會打開。當使用直流電時，可以通過去掉電源電壓來關斷晶閘管。晶閘管的一個重大且不可避免的缺點是它們具有低輸入阻抗，重要的是，它們不具有調整開關閾值的能力。
圖 1顯示了一個簡單的晶閘管類似電路，具有高輸入電阻和調節開關電壓的能力。兩款器件都包含 LM339 芯片的比較器 U1.1 作為有源組件。

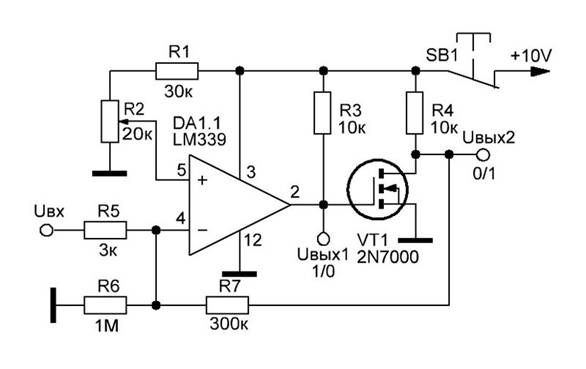

圖 1具有可調開關閾值的晶閘管比較器模擬。
其工作原理如下。將控制信號施加到器件的輸入端（比較器的反相輸入端），其電壓超過切換比較器的閾值。該閾值通過在 0 至 4 V 范圍內調節電位器 R2 來設置。如果在提供輸入信號之前比較器輸出處的電壓接近器件的電源電壓（邏輯單元的電平），則切換后，比較器輸出端的電壓降至零，晶體管 Q1 2N7000 關閉。其漏極上的電壓從零切換到電源電壓。該電壓通過電阻器 R7 施加到比較器的輸入并捕捉其狀態。您可以通過使用 S1 按鈕短暫斷開電源電壓，將晶閘管模擬返回到其原始狀態。

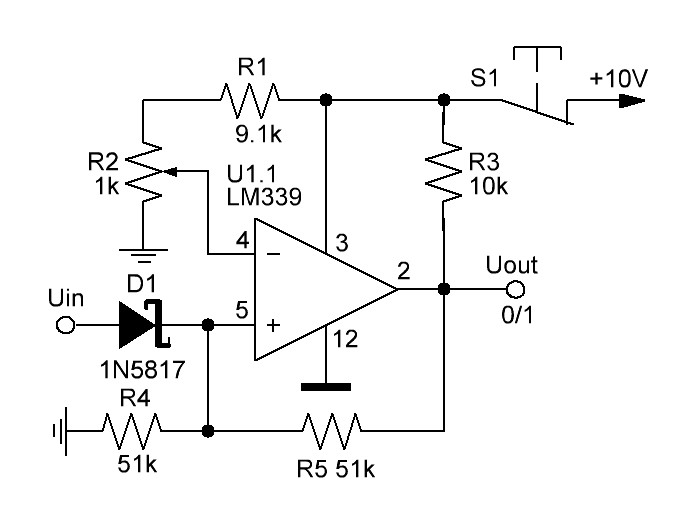

圖 2晶閘管比較器模擬的變體。
圖 2顯示了晶閘管比較器模擬的簡化版本。輸入控制信號的脈沖通過肖特基二極管 D1 1N5817 饋送到比較器 U1.1 的非反相輸入端。在初始狀態下，在提供控制信號之前，比較器的輸出處的電壓為零。如果輸入電壓超過通過調節電位器 R2 在 0 至 1 V 范圍內設置的比較器開關電壓，比較器將進行開關。其輸出處將出現高電平電壓，該電壓通過電阻器 R5 進入比較器輸入并捕捉其狀態。
您可以通過按 S1 按鈕將設備返回到原始關閉狀態。
