產品特性：

• 無鉛材料符合RoHS規范
• 無鹵素器件
• 單片多層設計
• 耐高溫性能
• -55℃至+125℃工作溫度范圍

適用范圍：

• 小型馬達系統
• 便攜式電子產品
• 輸入電源端口等

TE Connectivity電路保護的慢斷式表面貼裝保險絲具有EIA標準的1206和0603芯片尺寸，能夠幫助系統在正常運作中經受巨大而頻繁的電流沖擊，實現過電流保護。

慢斷式保險絲的單片多層設計有助于以1206或0603尺寸提供多種大電流額定值，同時提高各種電路保護設計的高溫性能。其體積小、高可靠性和強大的電弧抑制特性適用于對電源保護、電容濾波器組、LCD(液晶顯示器)背光轉換器、電動機和便攜式電子產品提供過電流保護。

優點

時間延遲設計可在脈沖和大突波電流應用中防止誤熔斷
體積小，額定電流大
強大的電弧抑制特性

特性

無鉛材料符合RoHS規范
無鹵素器件(溴≤900ppm, 氯≤900ppm, 溴+氯≤1500ppm)
單片多層設計
耐高溫性能
-55℃至+125℃工作溫度范圍

應用

小型馬達系統
便攜式電子產品
輸入電源端口
以太網電源(POE)
測試儀器
POL轉換器
計算機驅動
顯示器
打印機
[page]

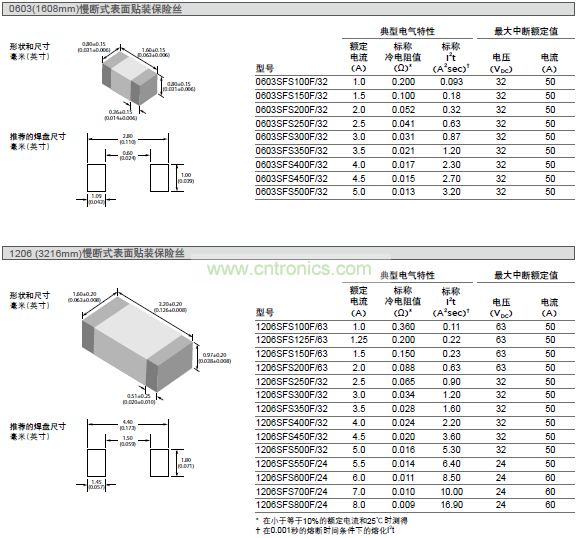

表 FS2 典型電氣特性、尺寸和推薦焊盤布置



圖 FS1-FS2 系列性能曲線

[page]

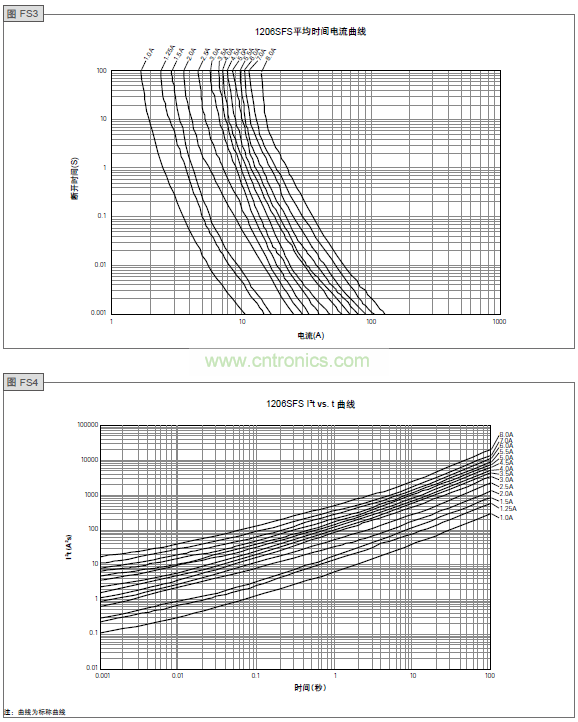

圖 FS3-FS4 系列性能曲線
