該ULN2003V12是一款低功耗TI大受歡迎的7通道達林頓晶體管陣列ULN2003家庭升級。ULN2003V12下沉式驅動器提供低輸出阻抗的驅動程序，最大限度地減少片上功耗。當驅動一個的典型12V的繼電器線圈一個ULN2003V12消散高達12倍更低的功耗比同等ULN2003A。ULN2003V12驅動程序是引腳對引腳兼容，ULN2003的家庭類似封裝的器件。

ULN2003V12支持3.3V至5V的CMOS邏輯輸入接口，從而使它兼容廣泛的微控制器和其他邏輯接口。ULN2003V12功能的改進，最大限度地減少來自外部驅動器的輸入直流電流輸入接口。ULN2003V12功能的輸入RC緩沖電路，大大提高了其在嘈雜的工作條件下的性能。的ULN2003V12通道的輸入具有內部輸入上拉下拉電阻，從而使三態輸入邏輯。還支持其他的ULN2003V12，如TTL和1.8V 邏輯輸入電平有關詳細信息，請參閱典型特性部分。

圖1：ULN2003V12

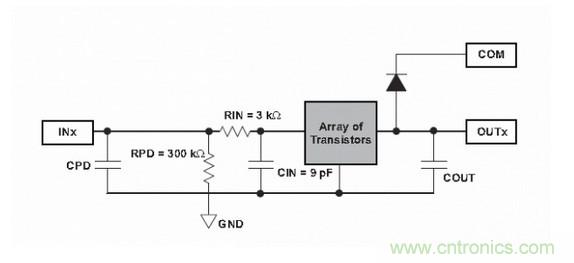

圖中所示的，每一個輸出的ULN2003V12設有一個內部的續流二極管，在一個共同的陰極配置在COM引腳連接。

在的ULN2003V12提供了靈活性，提高電流能力相結合，幾個相鄰?fù)ǖ啦⑿小Ｔ诘湫蜅l件下的ULN2003V12可支持高達1.0A的負載電流時，所有通道并聯連接。ULN2003V12也可以使用在各種需要灌電流驅動器的其他應用程序。ULN2003V12是在16-pin SOIC和16引腳TSSOP封裝。

特點

7聲道高灌電流驅動器
支持多達上拉電壓20V輸出繼電器
支持寬范圍的高，低電壓繼電器和電感線圈
低輸出VOL為0.6V（典型值）
每通道100mA（典型）灌電流在3.3V邏輯輸入（1）
140毫安灌電流（典型值）時，每通道5.0V邏輯輸入（1）
兼容3.3V和5.0V的微控制器和邏輯接口
內部免費續流二極管，電感踢回保護
輸入上拉下拉電阻允許三態輸入驅動器
輸入RC緩沖到消除雜散Operationin的嘈雜環境
低輸入和輸出漏電流
易于使用的并行接口
ESD保護超過JESD 22
2kV的HBM，500V CDM
可在16-pin SOIC和TSSOP封裝
