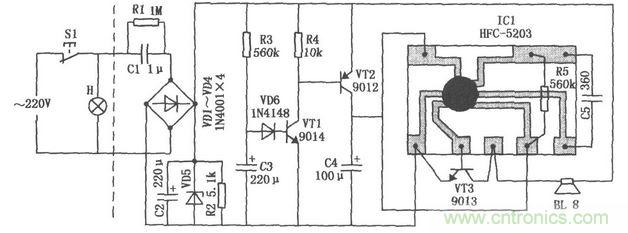

本電路能在電冰箱門打開若干秒鐘以后自動連續地發出“請關門”的提示語音，提醒主人及時關上冰箱門。電路如圖所示。虛線左邊為電冰箱照明燈控制電路，其中S1為冰箱照明燈門控開關；右半部分為冰箱關門提示電路。當冰箱門打開時，Sl自動閉合，照明燈H點亮，H兩端的交流電源經Cl、VDl～VD5及C2組成的降壓、整流、穩壓電路，輸出約3.9V直流電為提示電路供電。

此直流電源經R3向C3充電。由于電容兩端的電壓不能突變，故剛開門時C3的正極端仍為低電平，VD6、VTl均截止，VT2因此也截止，ICl語言集成電路HFC5203不工作，揚聲器BL不發聲。當C3兩端電壓充到l.3V左右時，VD6和VTl由截止轉入導通，三極管VT2也隨之導通，ICl通電工作，BL就發出“請關門”的語音聲。R5、C5數值決定語音音調的高低，采用圖示參數為悅耳動聽的女聲“請關門”。如將C5加大到560pF就變成了男聲“請關門”。
